WNMG080408-SF PX115S пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,8 | PX115S | WN..0804.. | PVD | S | 0,10-1,50 | 0,08-0,30 |

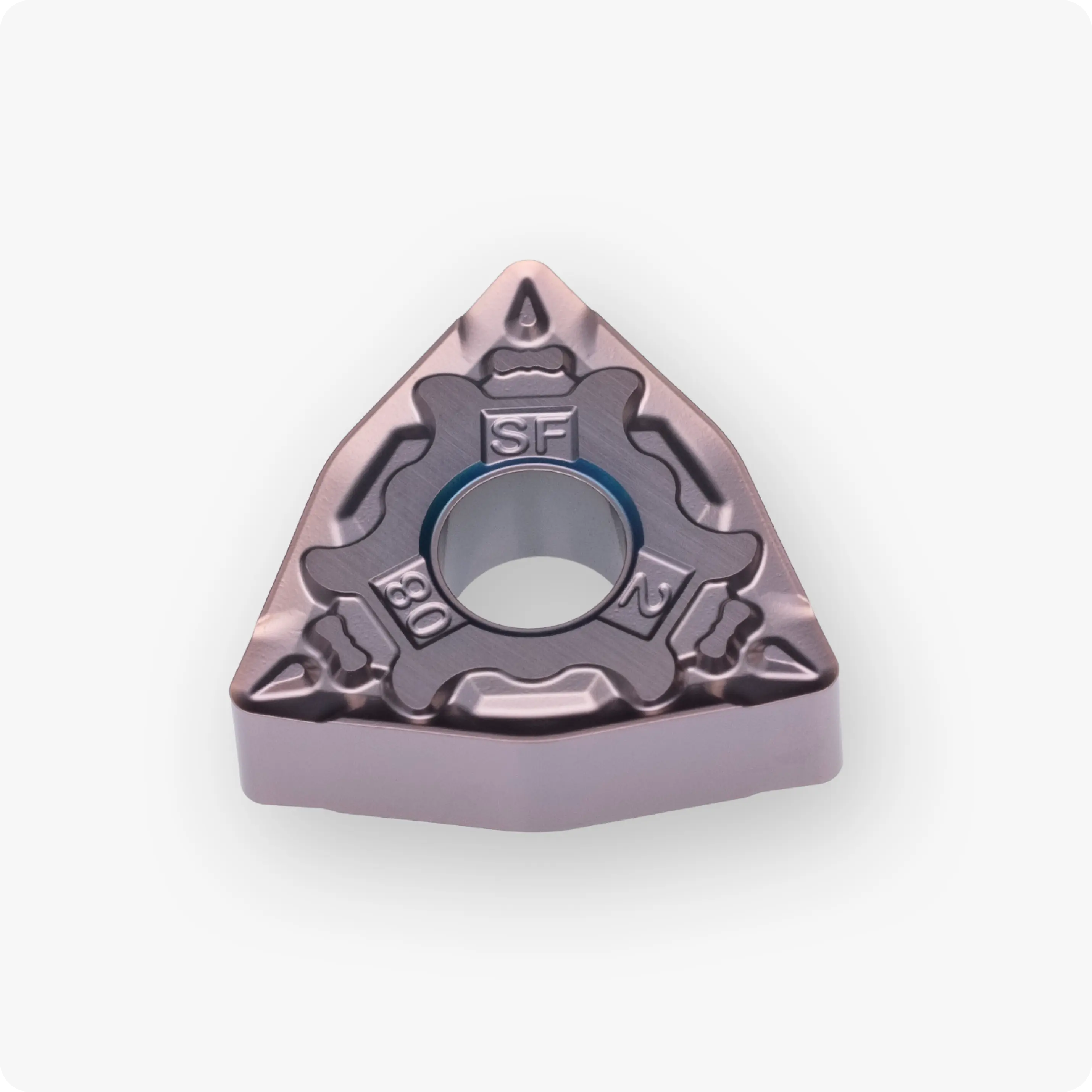

Пластина WNMG080408-SF PX115S от бренда Cutner — это специализированный инструмент для чистовой обработки жаропрочных сплавов, титана и нержавеющих сталей. Форма ломаного треугольника (WNMG) сочетает в себе жесткость закрепления и высокую экономическую эффективность: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Сплав PX115S с высокотехнологичным PVD-покрытием обладает исключительной теплостойкостью и стабильностью кромки, что критически важно при работе с материалами, склонными к сильному упрочнению и наклепу.
Технологические преимущества:
- Сплав PX115S (Superalloy Expert): Твердый сплав на мелкозернистой основе с тонким слоем износостойкого PVD-покрытия. Спроектирован для работы в условиях высоких температур в зоне резания. Покрытие обладает низким коэффициентом трения, что минимизирует налипание вязкого материала и снижает износ по передней поверхности.
- Стружколом SF (Super-Finish): Специализированная геометрия для чистовых операций. Имеет исключительно острую режущую кромку, которая обеспечивает легкое резание с минимальным давлением. Это предотвращает деформацию заготовки и снижает риск возникновения вибраций на малых подачах.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную механическую прочность вершины пластины. Это позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм, сохраняя при этом требуемую чистоту поверхности и значительно увеличивая ресурс инструмента при обработке труднообрабатываемых материалов.
- Максимальная выгода: Двустороннее исполнение на 6 рабочих кромок делает эту пластину одним из самых бюджетных решений для финишной обработки в расчете на одну кромку.
Технические характеристики WNMG 080408-SF:

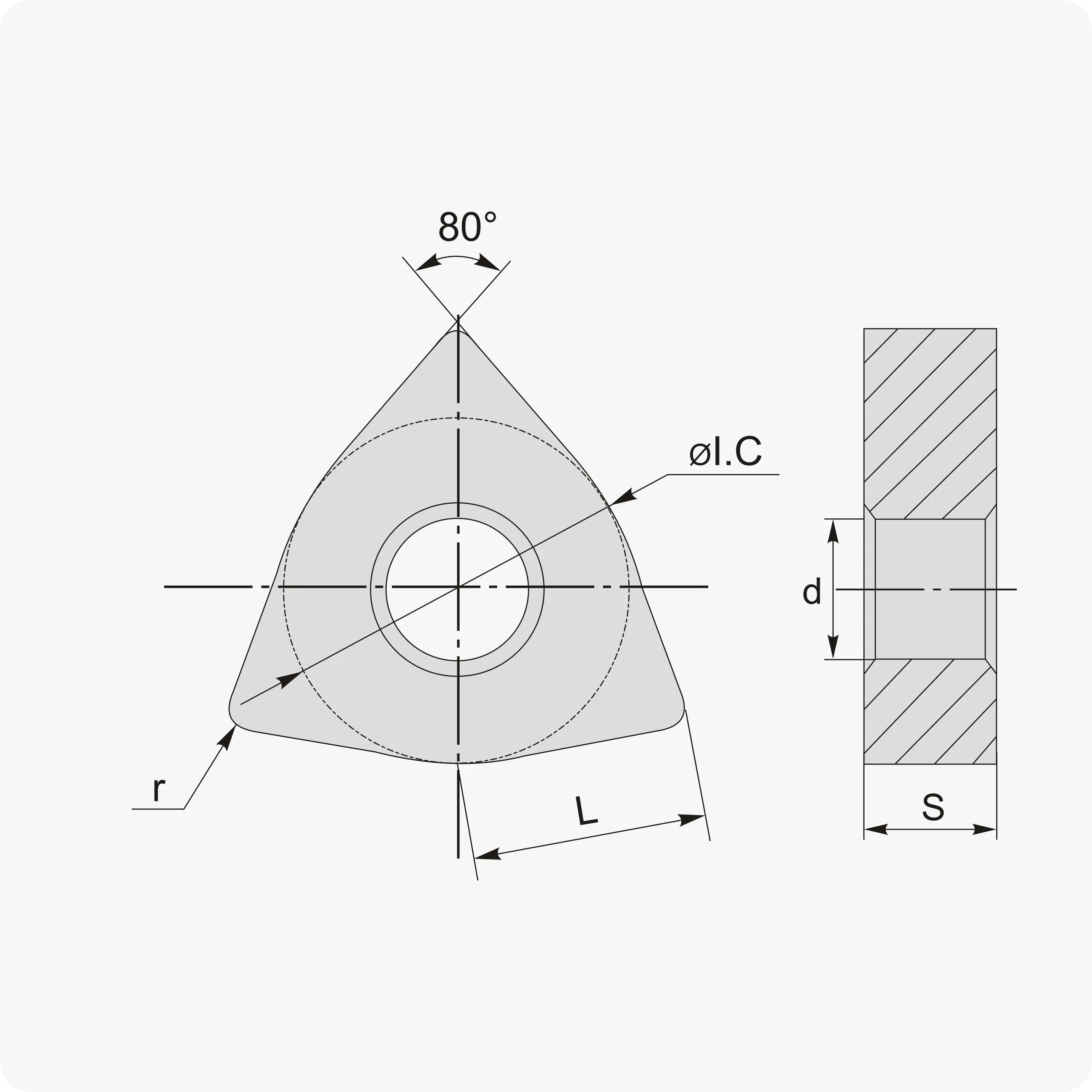

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 08 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SF (Super-Finish / Чистовой) |
| Сплав | PX115S (PVD по жаропрочке и титану) |
Почему профессионалы выбирают серию Cutner PX115S?
- Стойкость к проточинам: Сплав эффективно противостоит образованию проточин по глубине резания, что является основной проблемой при точении никелевых (Inconel) и титановых сплавов.
- Острота и надежность: Сочетание острой геометрии SF и прочного радиуса 0.8 мм позволяет достигать стабильного дробления стружки и высокой точности геометрии детали.
- Термостойкость: Тонкое PVD-покрытие защищает основу от тепловых ударов, характерных для обработки материалов с низкой теплопроводностью (титан).
- 6 полноценных кромок: Негативное исполнение тригона — это лучший способ оптимизировать расходы на закупку инструмента без потери качества.
Обрабатываемые материалы (ISO):
- S (Жаропрочные сплавы): Основное применение — сплавы на основе никеля, кобальта и титана (Inconel, ХН77ТЮР, ВТ6 и др.).
- M (Нержавеющая сталь): Чистовая обработка аустенитных и дуплексных сталей (AISI 304, 316, 12Х18Н10Т).
- P (Сталь): Прецизионное точение легированных сталей на финишных режимах с повышенными требованиями к ресурсу.
