WNMG080408-CSR CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Черновая |
|
12,7 | 4,76 | 0,8 | CX130P | WN..0804.. | CVD | P | 1,50-6,50 | 0,20-0,60 |

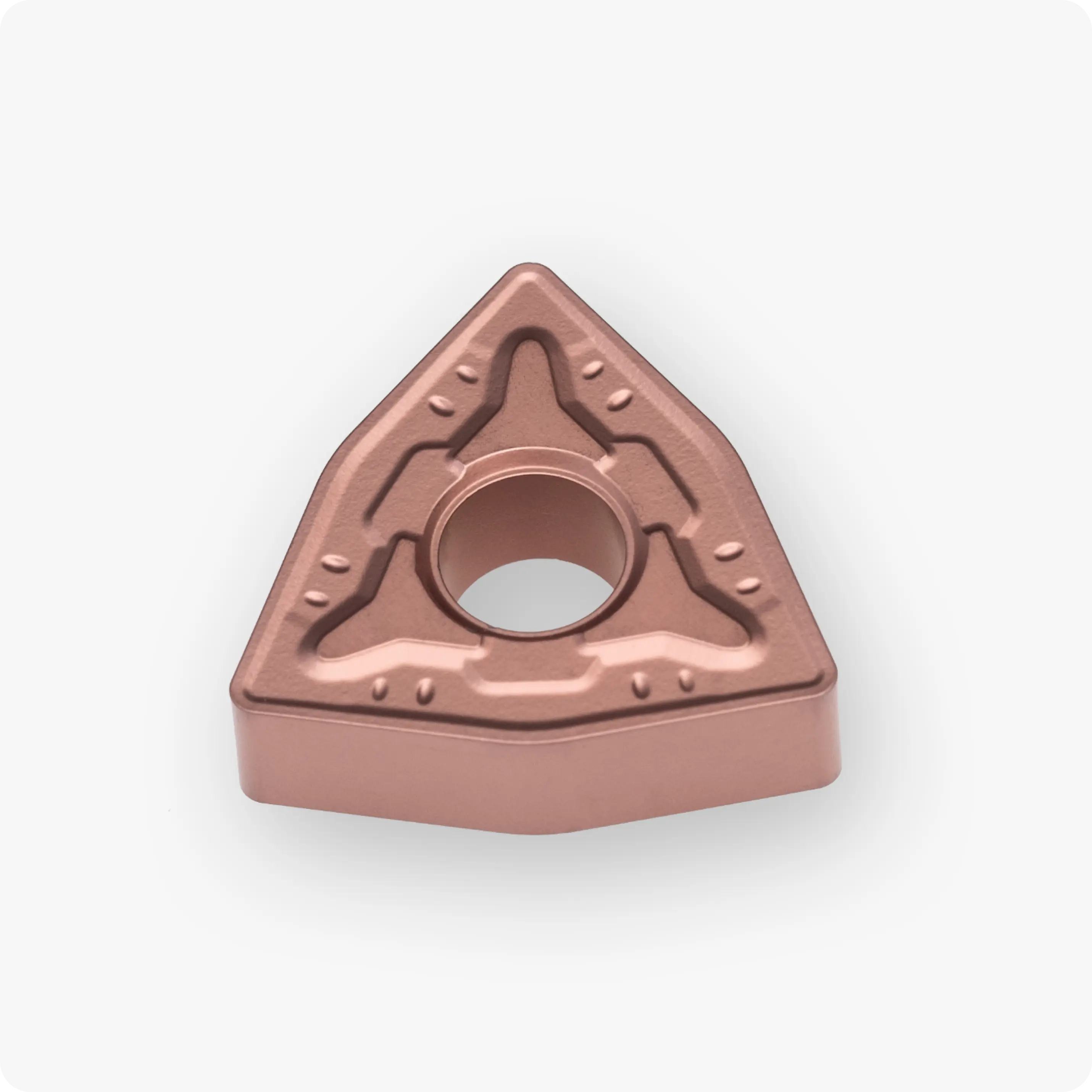

Пластина WNMG080408-CSR CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для качественной получистовой и чистовой обработки сталей. Форма ломаного треугольника (WNMG) сочетает в себе прочность кромки и максимальную экономическую выгоду: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе или при обработке деталей с небольшими прерываниями контура, сохраняя ключевое преимущество керметов — превосходное качество поверхности.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она значительно лучше противостоит микровыкрашиванию и термическим ударам по сравнению со сверхтвердыми финишными сериями. Сплав химически инертен, что исключает налипание металла и гарантирует стабильный «зеркальный» блеск детали.
- Стружколом CSR (Semi-Roughing / Roughing): Усиленная геометрия для получистовых операций. В отличие от чистовых стружколомов, CSR имеет более прочную режущую кромку, способную выдерживать повышенные подачи и умеренные глубины резания, сохраняя при этом идеальный контроль над стружкой.
- Усиленный радиус 0.8 мм: Обеспечивает высокую механическую прочность вершины. Это позволяет работать на повышенных подачах (f) без риска быстрого износа или скола, что значительно увеличивает производительность и общий ресурс инструмента.
- Максимальная экономичность: 6 полноценных рабочих кромок на одной пластине обеспечивают самую низкую себестоимость одного прохода при сохранении профессионального качества поверхности.
Технические характеристики WNMG 080408-CSR:

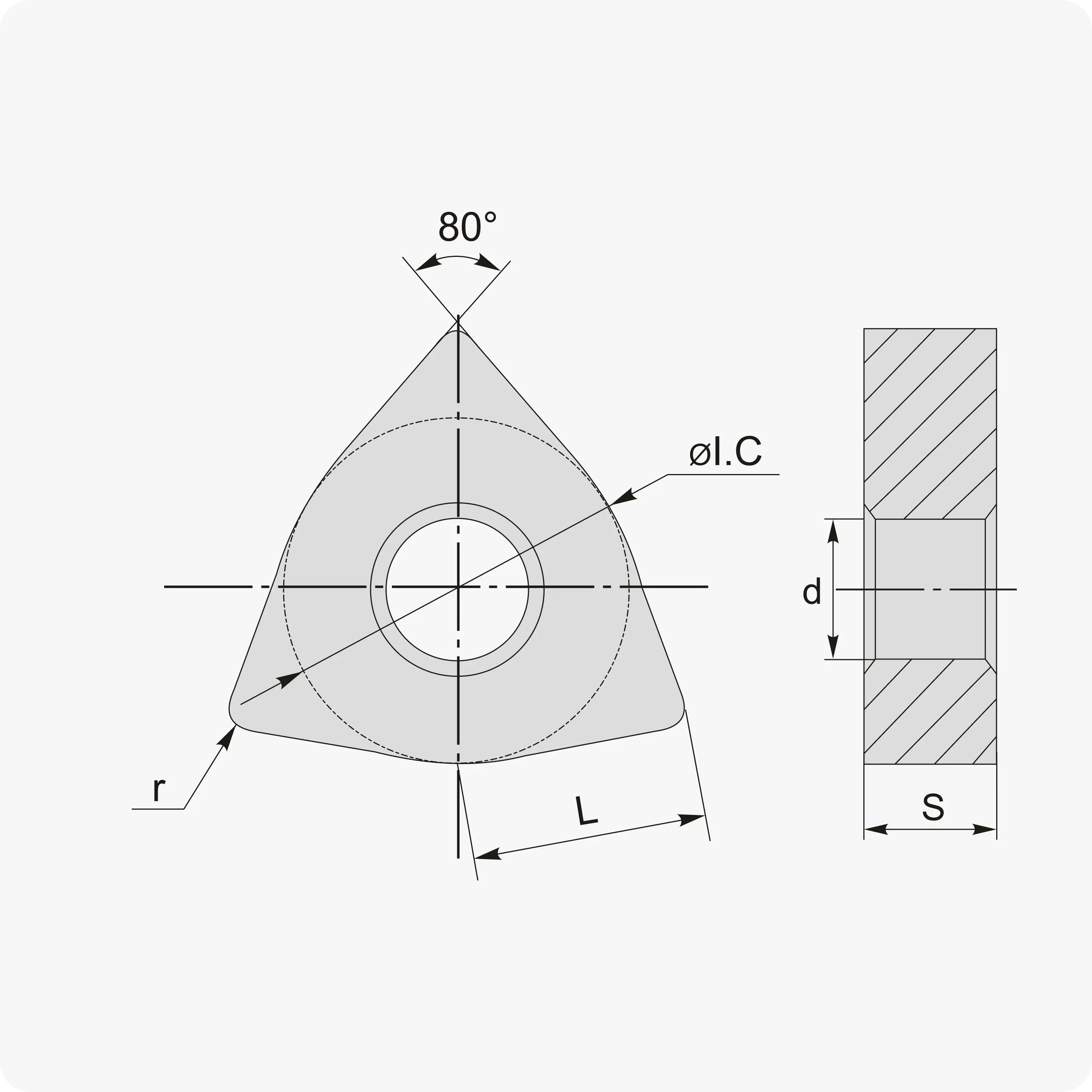

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 08 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный) |
| Тип стружколома | CSR (Получистовой / Усиленный) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в работе: В отличие от более хрупких марок кермета, серия CX130P менее чувствительна к легким ударным нагрузкам и нестабильности системы, что минимизирует риск внезапного выхода инструмента из строя.
- Замена полировке: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующей финишной обработке.
- Стабильность размеров: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 6 полноценных кромок: Двустороннее исполнение тригона — это один из самых выгодных способов снизить затраты на инструмент в пересчете на одну деталь.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Получистовая и чистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Обработка деталей из высокопрочного чугуна (ВЧ).
