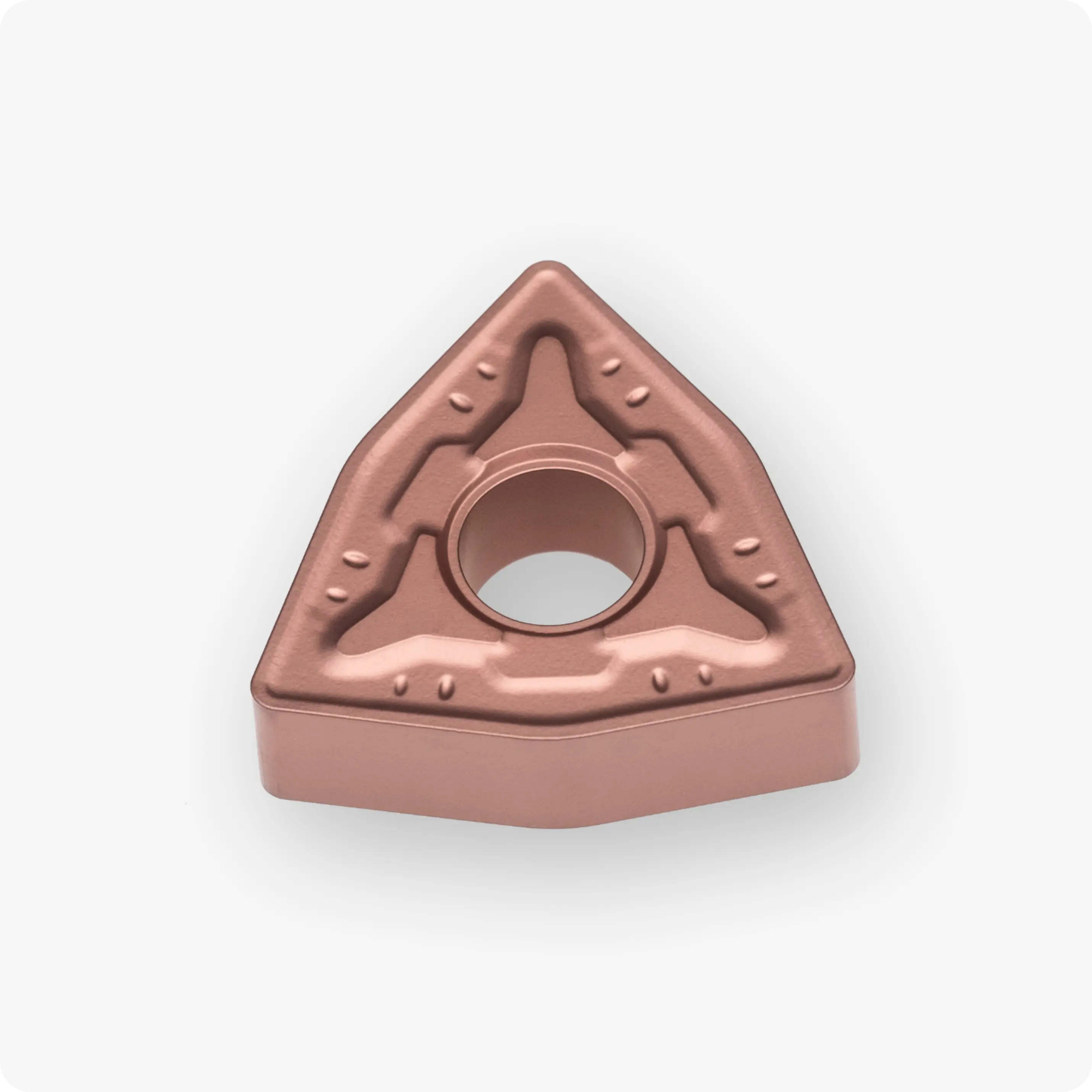

WNMG080408-CSR CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Черновая |
|
12,7 | 4,76 | 0,8 | CX120P | WN..0804.. | CVD | P | 1,50-6,50 | 0,20-0,60 |
Пластина WNMG080408-CSR CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для стабильной чистовой и получистовой обработки сталей. Форма ломаного треугольника (WNMG) сочетает в себе прочность кромки и максимальную экономическую эффективность: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Использование премиального кермета CX120P в паре с усиленной геометрией CSR позволяет работать на высоких скоростях резания с увеличенной глубиной, обеспечивая исключительную точность размеров и идеальное качество поверхности («эффект зеркала»).
Технологические преимущества:
- Кермет серии CX120P (Steel Expert): Специализированный износостойкий сплав для скоростного точения сталей (ISO P). Обладает экстремальной химической инертностью, что полностью исключает налипание заготовки на кромку. Это предотвращает появление микровыкрашиваний и гарантирует стабильную минимальную шероховатость.
- Стружколом CSR (Semi-Roughing / Roughing): Усиленная геометрия для получистовых и легких черновых операций. В отличие от чистовых стружколомов, CSR имеет более прочную режущую кромку, способную выдерживать повышенные подачи и прерывистый рез, сохраняя при этом контроль над стружкой.
- Усиленный радиус 0.8 мм: Обеспечивает высокую механическую прочность вершины. Это позволяет работать на повышенных подачах (f) и глубинах резания, увеличивая общую производительность процесса без риска преждевременного разрушения пластины.
- 6 рабочих кромок: Двусторонняя форма тригона обеспечивает максимальную экономию бюджета при сохранении профессионального качества обработки.

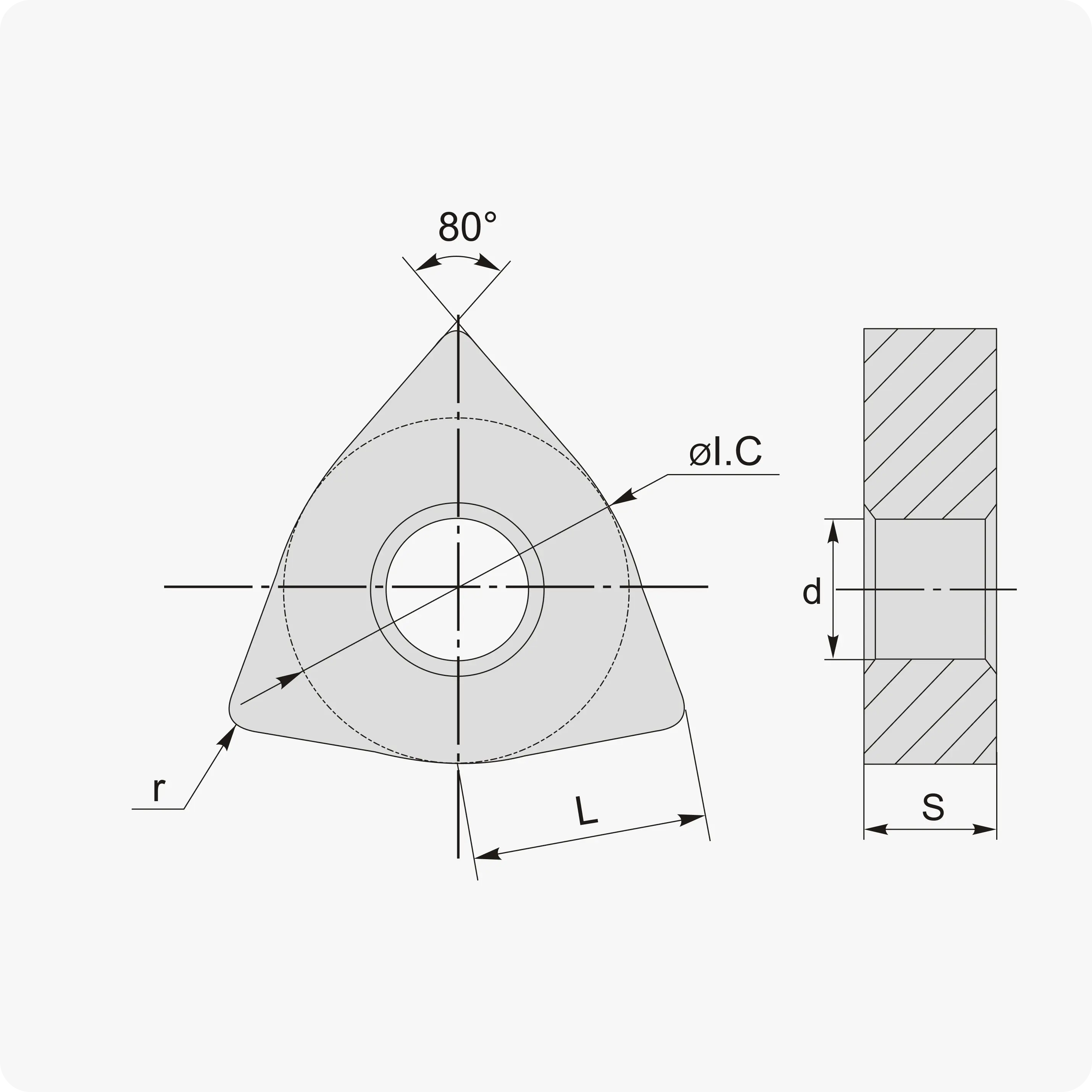

Технические характеристики WNMG 080408-CSR:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 08 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный) |
| Тип стружколома | CSR (Получистовой / Усиленный) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Качество поверхности: Свойства кермета позволяют достигать шероховатости (Ra), сопоставимой с результатами после шлифования, что сокращает технологический цикл.
- Термостойкость: Сплав CX120P сохраняет твердость при высоких температурах, позволяя работать на скоростях (Vc), превышающих возможности большинства твердых сплавов.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях.
- Экономичность: 6 рабочих кромок на одной пластине делают её одним из самых выгодных решений по цене за одну кромку в классе профессионального инструмента.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная и получистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Обработка деталей из высокопрочного чугуна (ВЧ).
