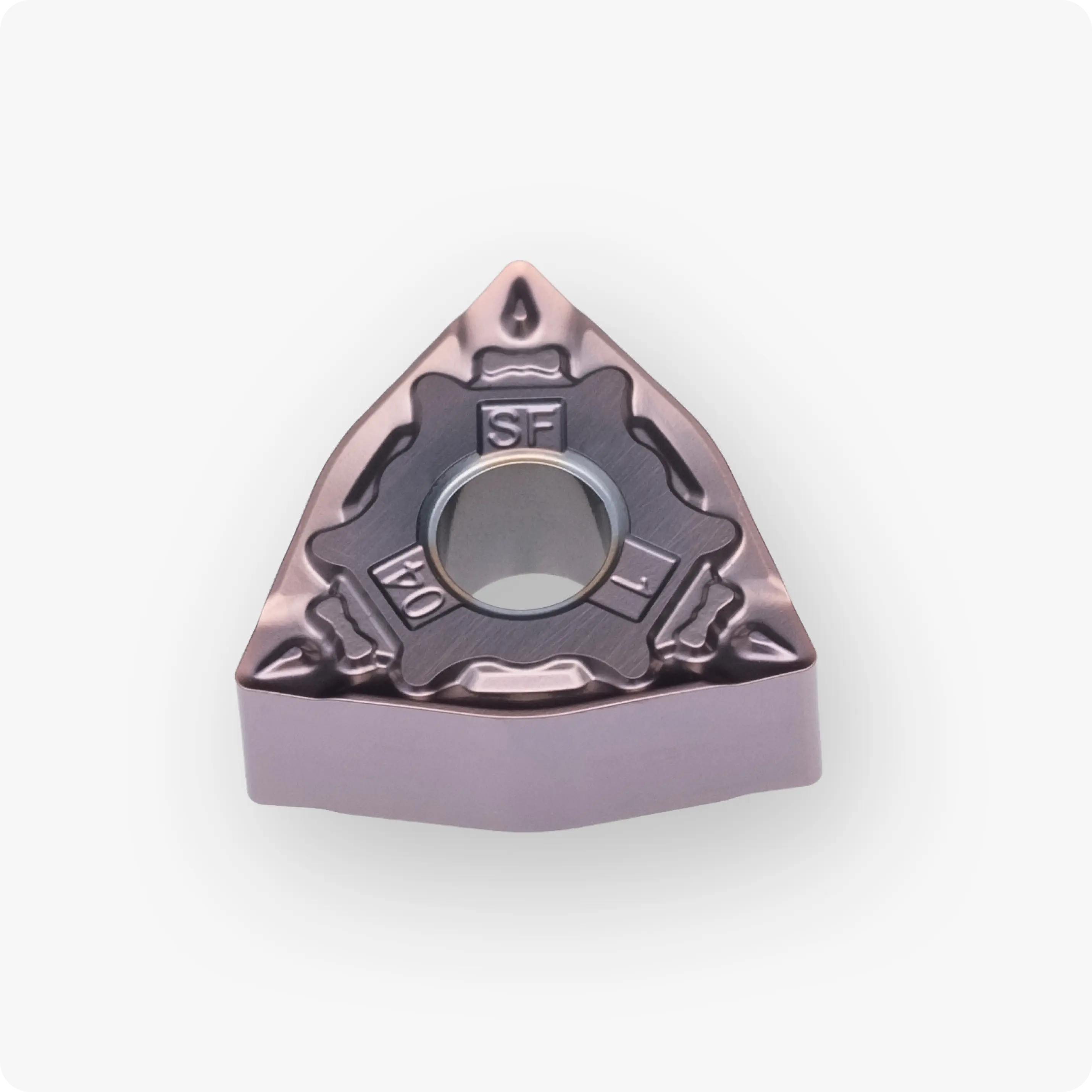

WNMG080404-SF PX115S пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,4 | PX115S | WN..0804.. | PVD | S | 0,10-1,50 | 0,08-0,30 |
Пластина WNMG080404-SF PX115S от бренда Cutner — это профессиональный инструмент для чистовой обработки жаропрочных сплавов, титана и аустенитных нержавеющих сталей. Форма ломаного треугольника (WNMG) гарантирует высокую стабильность при резании и исключительную экономическую эффективность: наличие 6 рабочих кромок на одной пластине существенно снижает себестоимость обработки в серийном производстве.
Сплав PX115S с высокотехнологичным PVD-покрытием обладает повышенной теплостойкостью и стабильностью кромки, что критически важно при работе с вязкими материалами, склонными к сильному упрочнению.
Технологические преимущества:
- Сплав PX115S (Superalloy Expert): Твердый сплав на мелкозернистой основе с тонким слоем износостойкого PVD-покрытия. Спроектирован специально для работы в условиях экстремальных температур в зоне резания. Покрытие имеет низкий коэффициент трения, что минимизирует налипание материала и предотвращает образование нароста на кромке.
- Стружколом SF (Super-Finish): Прецизионная геометрия для финишных операций. Обладает исключительно острой режущей кромкой, которая обеспечивает легкое резание с минимальным радиальным давлением. Это предотвращает деформацию тонкостенных заготовок и снижает риск возникновения вибраций.
- Радиус 0.4 мм: Тонкая вершина минимизирует силы резания. Это позволяет достигать высокой точности размеров и отличной чистоты поверхности даже при обработке нежестких деталей из труднообрабатываемых материалов.
- Максимальная экономия: Двустороннее исполнение на 6 рабочих кромок делает эту пластину одним из самых выгодных решений для чистовой обработки в расчете на одну кромку.
Технические характеристики WNMG 080404-SF:

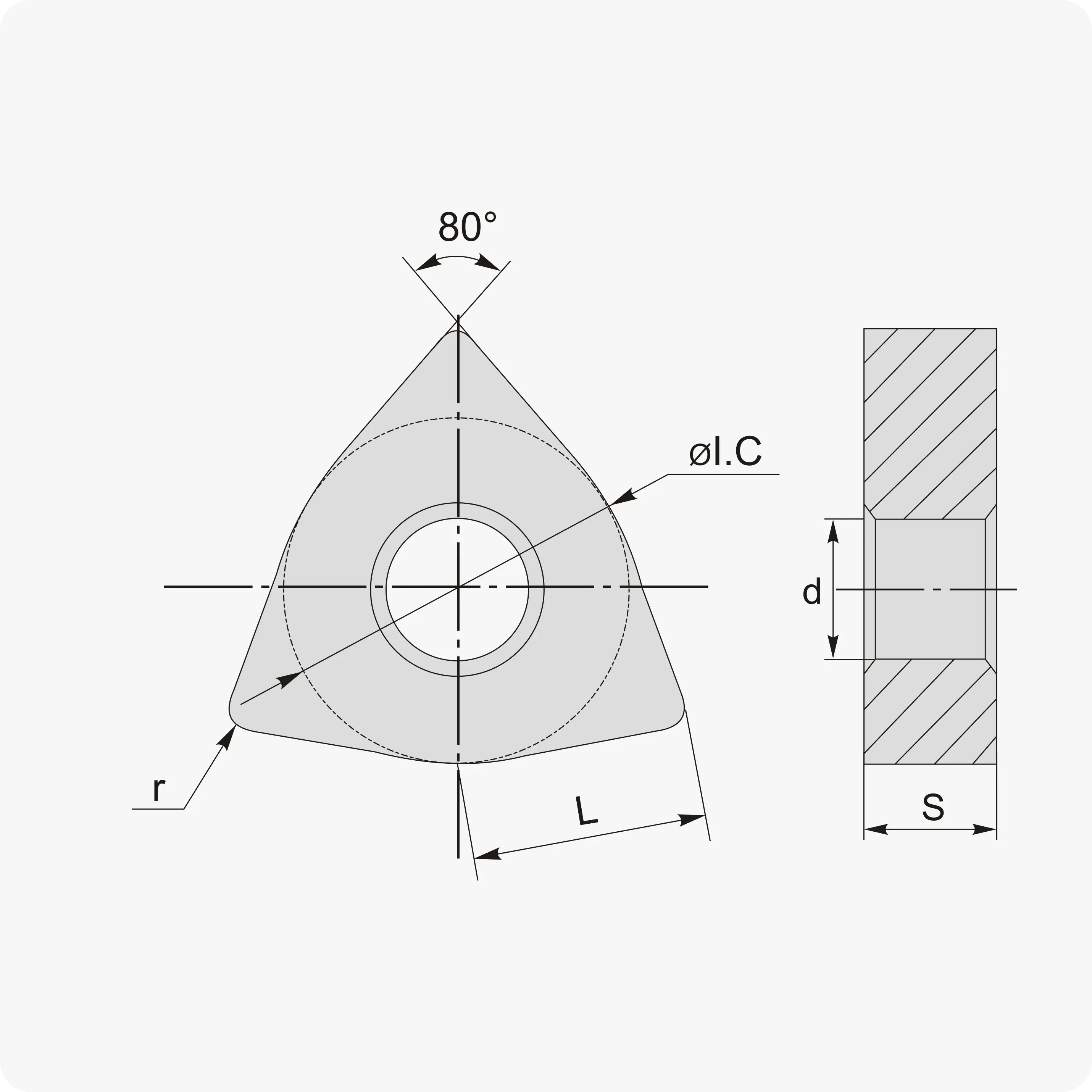

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 08 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | SF (Super-Finish / Чистовой) |
| Сплав | PX115S (PVD по жаропрочке и титану) |
Почему профессионалы выбирают серию Cutner PX115S?
- Стойкость к износу по задней грани: Сплав эффективно противостоит абразивному износу и образованию проточин, что является основной проблемой при точении никелевых (Inconel) и титановых сплавов.
- Острота и точность: Геометрия SF позволяет работать на малых глубинах резания, обеспечивая стабильное дробление стружки и идеальную геометрию детали.
- Термостойкость: Тонкое PVD-покрытие защищает основу от тепловых ударов, характерных для обработки материалов с низкой теплопроводностью.
- 6 рабочих кромок: Негативное исполнение тригона — это лучший способ оптимизировать расходы на инструмент без потери качества поверхности.
Обрабатываемые материалы (ISO):
- S (Жаропрочные сплавы): Сплавы на основе никеля, кобальта и титана (Inconel, ХН77ТЮР, ВТ6 и др.).
- M (Нержавеющая сталь): Чистовая обработка аустенитных, дуплексных и жаропрочных сталей (AISI 304, 316, 12Х18Н10Т).
- P (Сталь): Прецизионное точение легированных сталей на чистовых режимах.
