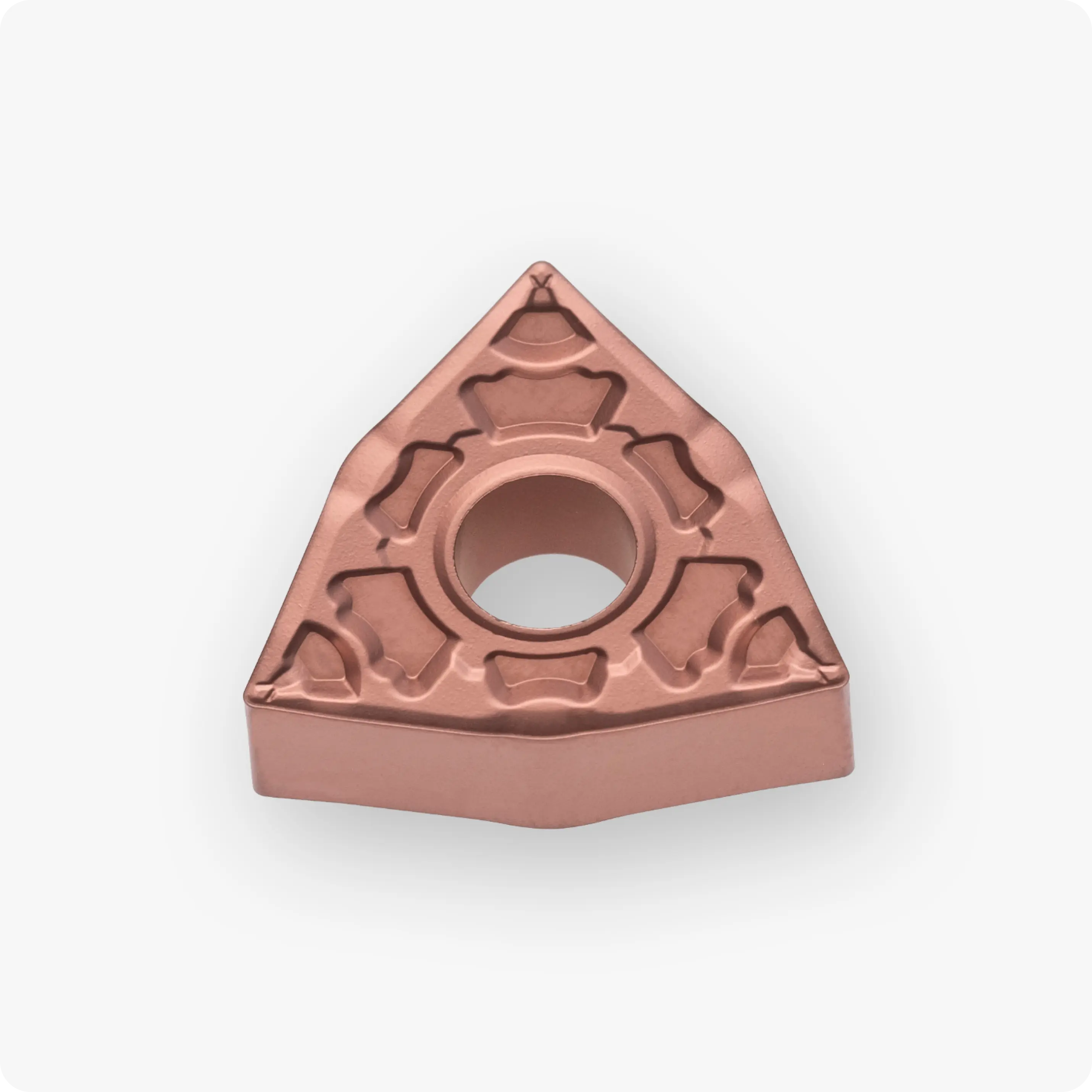

WNMG080404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,4 | CX120P | WN..0804.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина WNMG080404-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для финишной и суперчистовой обработки сталей. Форма ломаного треугольника (WNMG) сочетает в себе прочность кромки и максимальную экономическую эффективность: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Использование премиального кермета CX120P в паре с прецизионной геометрией CSF позволяет работать на высоких скоростях резания, обеспечивая исключительную точность размеров и идеальное качество поверхности («эффект зеркала»).
Технологические преимущества:
- Кермет серии CX120P (Steel Expert): Специализированный износостойкий сплав для высокоскоростного точения сталей (ISO P). Обладает экстремальной химической инертностью, что полностью исключает налипание заготовки на кромку. Это предотвращает появление микровыкрашиваний и гарантирует стабильную минимальную шероховатость.
- Стружколом CSF (Clean Super-Finish): Суперчистовая геометрия для финишных проходов. Спроектирована для обеспечения максимально мягкого реза и идеального дробления стружки при малых глубинах резания (ap). CSF-геометрия минимизирует радиальные силы, предотвращая вибрации.
- Радиус 0.4 мм: Тонкая вершина обеспечивает минимальное усилие резания. Это критически важно при финишной отделке, так как позволяет избежать «отжима» инструмента и обеспечить строгую геометрию детали даже при обработке длинных валов.
- 6 рабочих кромок: Двусторонняя форма тригона обеспечивает максимальную экономию бюджета при сохранении безупречного качества обработки.

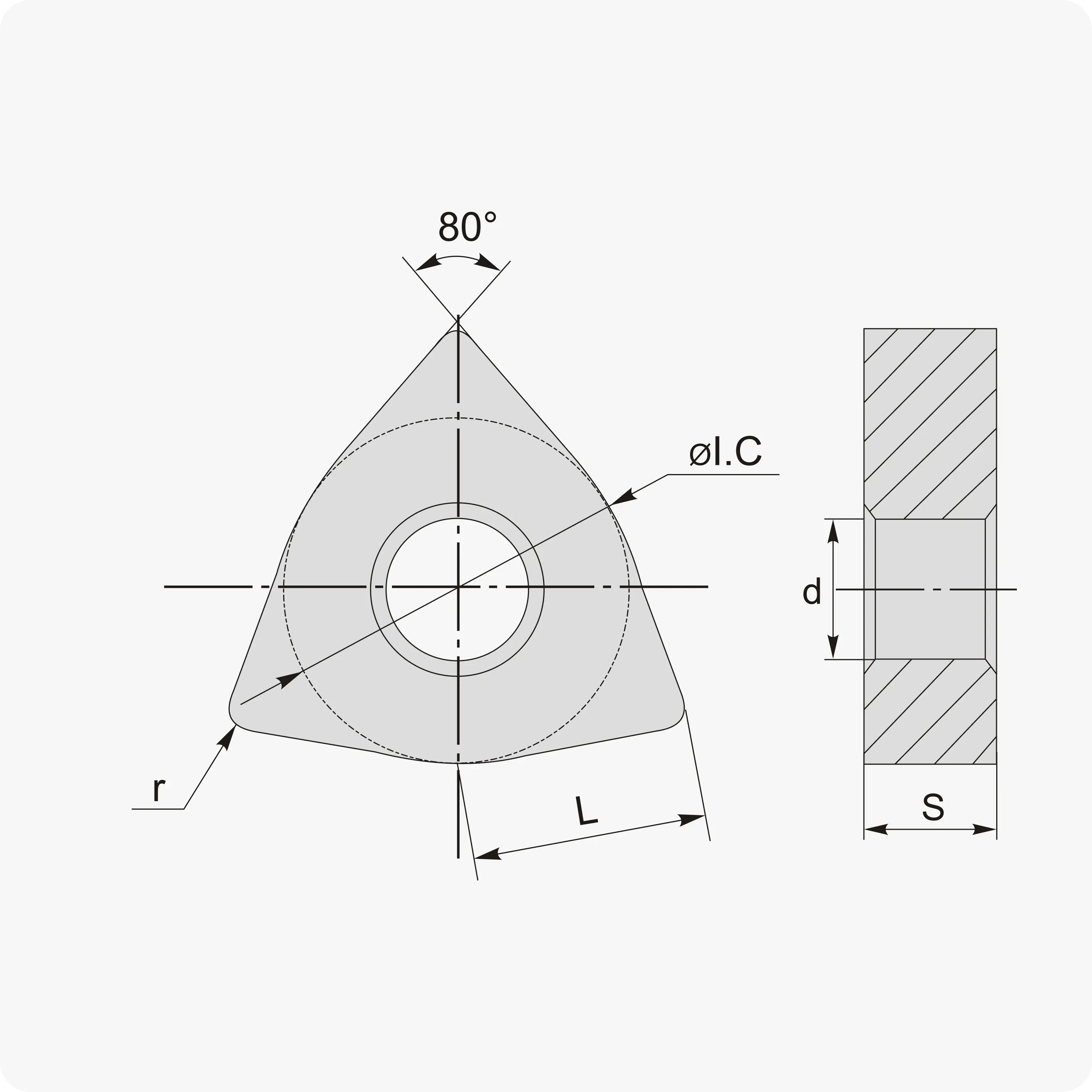

Технические характеристики WNMG 080404-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
Почему профессионалы выбирают серию Cutner CX120P?
- Качество как после шлифовки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующей финишной обработке или полировке.
- Высокая производительность: Сплав CX120P сохраняет твердость при высоких температурах, позволяя работать на скоростях (Vc), значительно превышающих возможности твердых сплавов с покрытием.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях.
- Максимальная выгода: 6 рабочих кромок на одной пластине делают её одним из самых экономически оправданных решений для профессиональной ЧПУ-обработки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка деталей из высокопрочного чугуна (ВЧ).
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
- P
