WNMG060408-SSM PX225M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | PX225M | WN..0604.. | PVD | M | 0,80-5,00 | 0,08-0,40 |

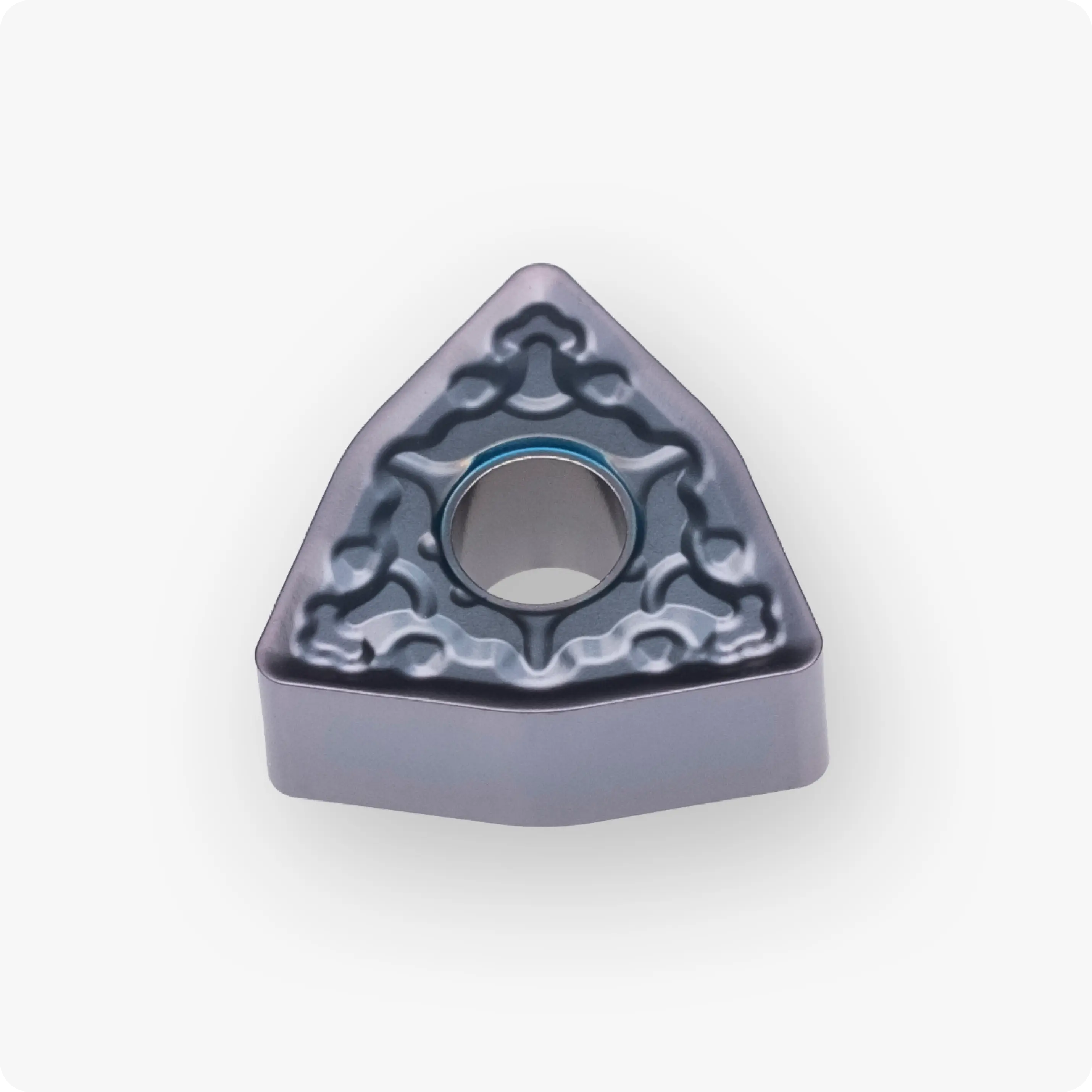

Пластина WNMG060408-SSM PX225M от бренда Cutner — это прецизионный инструмент, предназначенный для чистовой и получистовой обработки нержавеющих сталей и широкого спектра стальных сплавов. Форма ломаного треугольника (WNMG) обеспечивает отличную жесткость закрепления и максимальную экономическую выгоду: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Сплав PX225M с многослойным PVD-покрытием оптимизирован для работы в условиях вязкого резания, эффективно противостоя адгезионному износу, который характерен для нержавеющих сталей.
Технологические преимущества:
- Сплав PX225M (Universal Stainless Expert): Сбалансированный твердый сплав с высокой ударной вязкостью и износостойким PVD-покрытием. Отлично справляется с обработкой вязких материалов, предотвращая налипание заготовки на режущую кромку. Покрытие сохраняет стабильность при перепадах температур, что важно при интенсивном использовании СОЖ.
- Стружколом SSM (Super Semi-Finish): Острая прецизионная геометрия для финишных операций. Спроектирована для обеспечения легкого реза и идеального дробления стружки. SSM-геометрия эффективно снижает радиальные силы, предотвращая вибрации и «отжим» инструмента при обработке.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную механическую прочность вершины пластины. Это позволяет работать на более высоких подачах (f) без риска быстрого износа кромки, сохраняя при этом требуемую чистоту поверхности и увеличивая общий ресурс инструмента.
- Максимальная экономичность: Двустороннее исполнение на 6 рабочих кромок делает эту пластину одним из самых рациональных решений для ЧПУ-обработки по соотношению «цена / ресурс».

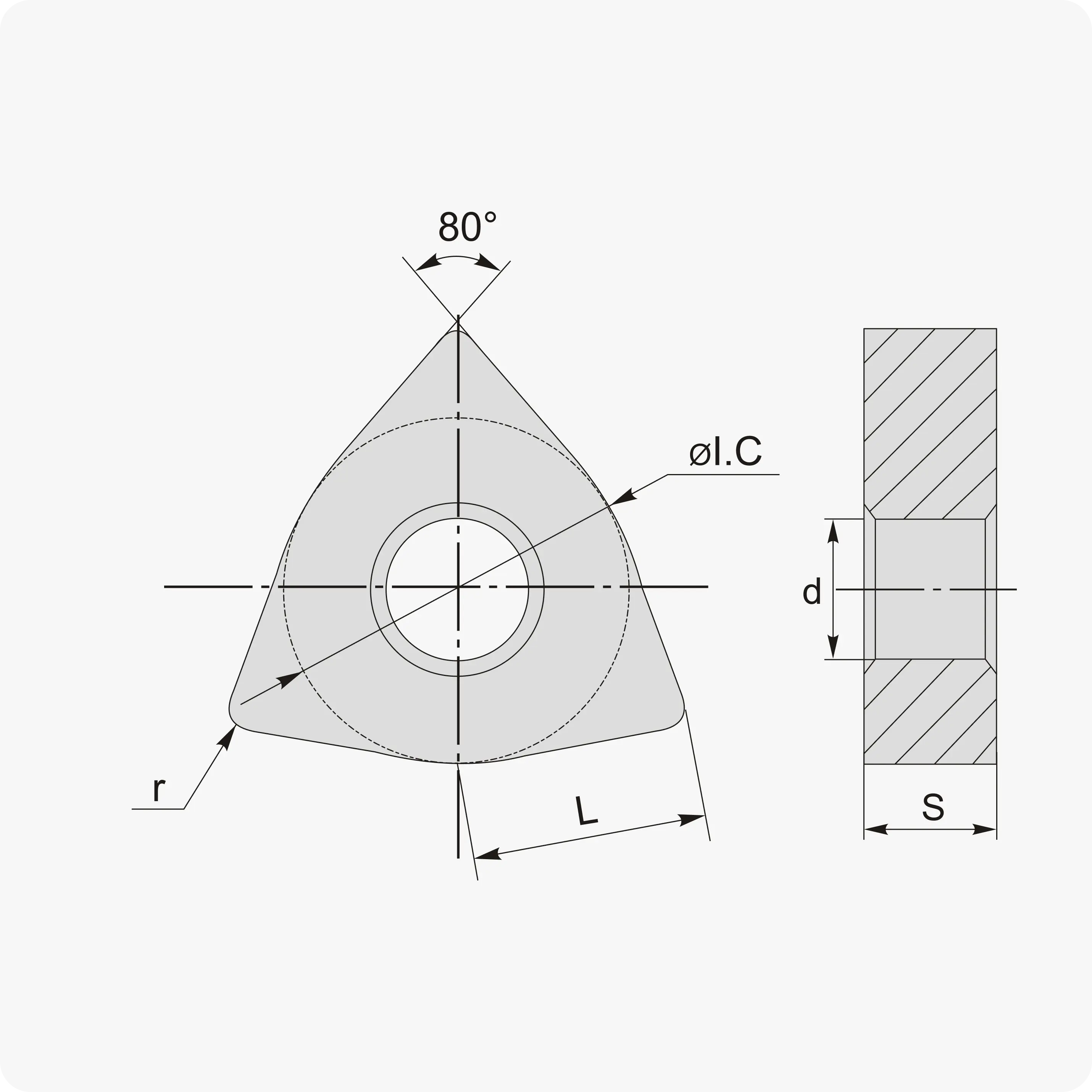

Технические характеристики WNMG 060408-SSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 06 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SSM (Super Semi-Finish / Чистовой) |
| Сплав | PX225M (PVD по нержавеющей стали и стали) |
Почему профессионалы выбирают серию Cutner PX225M?
- Универсальность в применении: Сплав одинаково эффективно работает как по нержавеющим сталям аустенитного класса, так и по конструкционным легированным сталям.
- Стойкость к налипанию: Гладкое PVD-покрытие минимизирует трение, что критически важно для получения чистой поверхности без заусенцев на вязких материалах.
- Надежность кромки: Усиленный радиус 0.8 мм в сочетании с геометрией SSM позволяет уверенно работать на получистовых режимах, сохраняя высокую точность.
- 6 рабочих кромок: Форма WNMG — это проверенный способ сократить инструментальный бюджет без ущерба для качества готовой продукции.
Обрабатываемые материалы (ISO):
- M (Нержавеющая сталь): Основное применение — AISI 304, 316, 12Х18Н10Т и другие вязкие марки.
- P (Сталь): Чистовая обработка углеродистых и легированных сталей.
- S (Жаропрочные сплавы): Успешное применение на финишных операциях по титановым сплавам.
