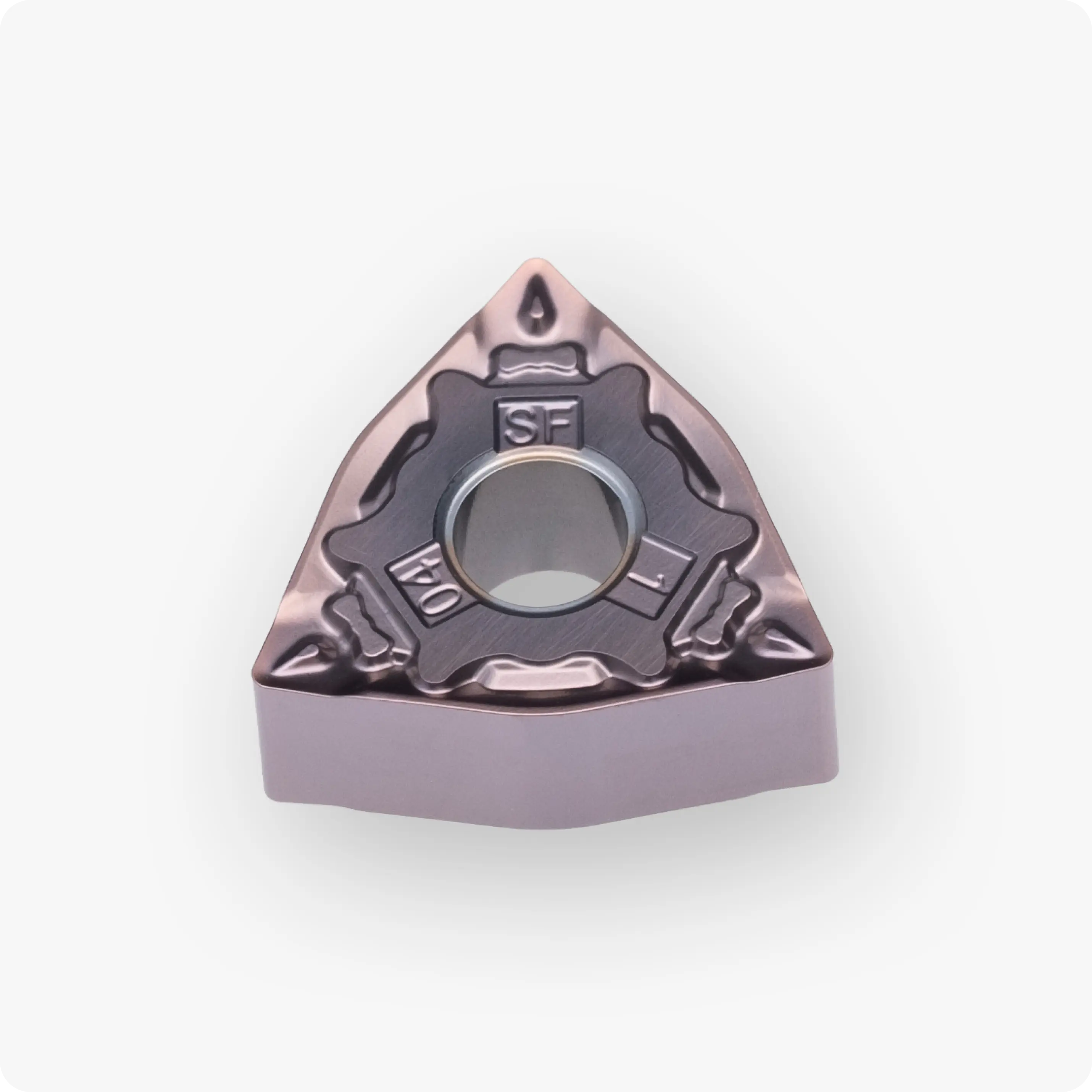

WNMG060404-SF PX115S пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,4 | PX115S | WN..0604.. | PVD | S | 0,10-1,50 | 0,08-0,30 |
Пластина WNMG060404-SF PX115S от бренда Cutner — это специализированный инструмент для чистовой обработки жаропрочных сплавов, титана и нержавеющих сталей. Форма ломаного треугольника (WNMG) сочетает в себе жесткость закрепления и высокую экономическую эффективность: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Сплав PX115S с высокотехнологичным PVD-покрытием обладает исключительной теплостойкостью и стабильностью кромки, что критически важно при работе с материалами, склонными к сильному упрочнению.
Технологические преимущества:
- Сплав PX115S (Superalloy Expert): Твердый сплав на мелкозернистой основе с тонким слоем износостойкого PVD-покрытия. Спроектирован для работы в условиях высоких температур в зоне резания. Покрытие обладает низким коэффициентом трения, что минимизирует налипание вязкого материала и снижает износ по передней поверхности.
- Стружколом SF (Super-Finish): Специализированная геометрия для чистовых операций. Имеет исключительно острую режущую кромку, которая обеспечивает легкое резание с минимальным давлением. Это предотвращает деформацию заготовки и снижает риск возникновения вибраций на малых подачах.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальные силы резания. Это позволяет достигать высокой точности размеров и отличной чистоты поверхности даже при обработке нежестких деталей или тонкостенных элементов из труднообрабатываемых материалов.
- Максимальная выгода: Двустороннее исполнение на 6 рабочих кромок делает эту пластину одним из самых бюджетных решений для финишной обработки в расчете на одну кромку.

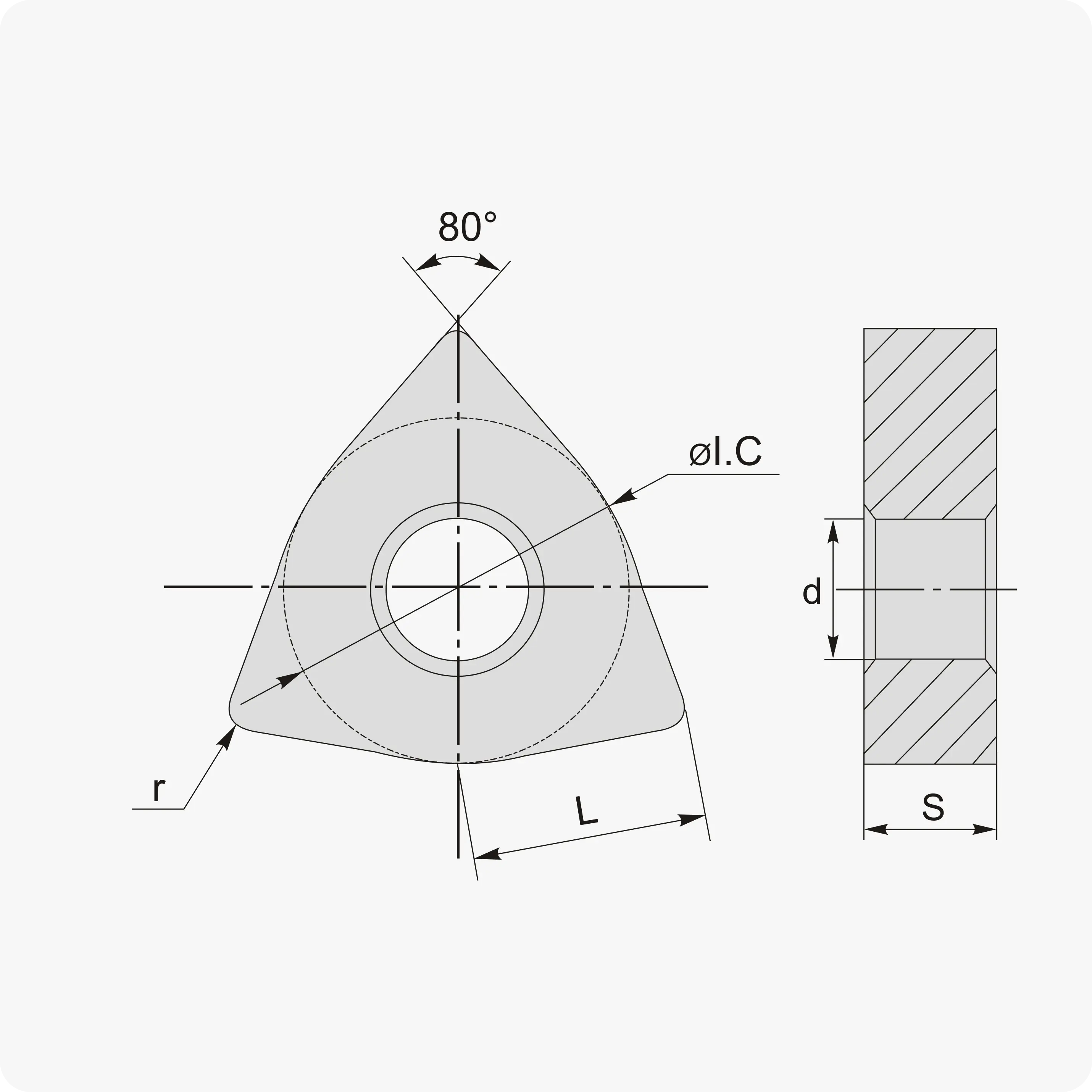

Технические характеристики WNMG 060404-SF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 06 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | SF (Super-Finish / Чистовой) |
| Сплав | PX115S (PVD по жаропрочке и титану) |
Почему профессионалы выбирают серию Cutner PX115S?
- Стабильность на жаропрочке: Сплав эффективно противостоит образованию проточин по глубине резания, что является основной проблемой при точении никелевых и титановых сплавов.
- Острота и точность: Геометрия SF позволяет снимать минимальный припуск, обеспечивая при этом стабильное дробление стружки и высокую точность геометрии детали.
- Долгий ресурс кромки: Сочетание прочной основы и термостойкого покрытия гарантирует предсказуемый износ, что важно для автоматизированного производства.
- 6 полноценных кромок: Негативное исполнение тригона — это лучший способ оптимизировать расходы на закупку инструмента без потери качества.
Обрабатываемые материалы (ISO):
- S (Жаропрочные сплавы): Основное применение — сплавы на основе никеля, кобальта и титана (Inconel, ХН77ТЮР и др.).
- M (Нержавеющая сталь): Чистовая обработка аустенитных и дуплексных сталей (AISI 304, 316, 12Х18Н10Т).
- P (Сталь): Прецизионное точение легированных сталей на финишных режимах.
