WNMG060404-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX130P | WN..0604.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

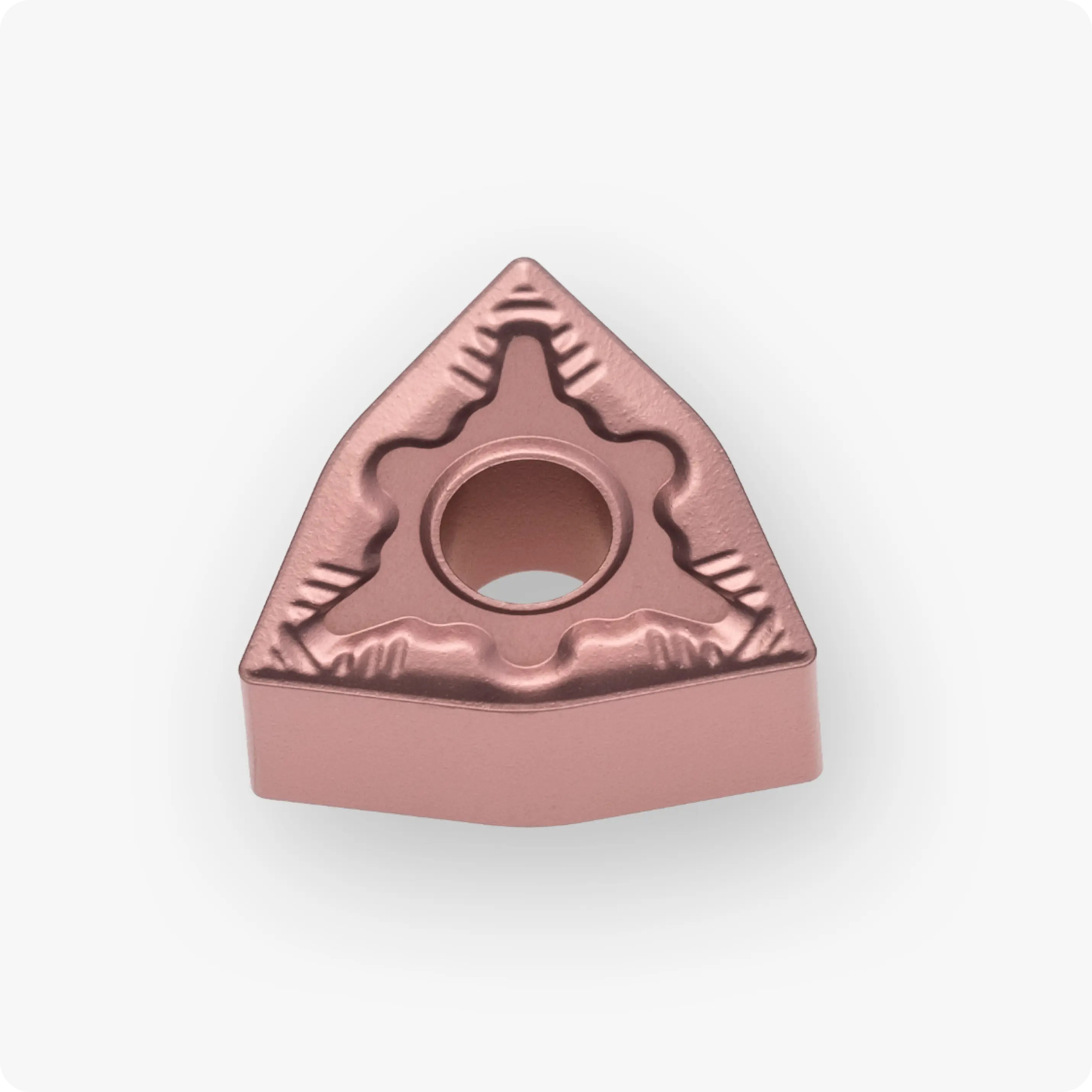

Пластина WNMG060404-CSM CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для качественной чистовой обработки сталей. Форма ломаного треугольника (WNMG) сочетает в себе прочность кромки и максимальную экономическую выгоду: наличие 6 рабочих кромок на одной пластине существенно снижает инструментальные издержки в серийном производстве.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе «станок-инструмент-деталь», сохраняя ключевое преимущество керметов — превосходное качество поверхности.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию по сравнению со сверхтвердыми сериями. Сплав химически инертен, что исключает налипание металла на кромку и гарантирует стабильный «зеркальный» блеск детали.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного контроля стружки в широком диапазоне режимов. CSM-геометрия эффективно снижает радиальные силы резания, что способствует высокой точности при чистовых проходах.
- Радиус 0.4 мм: Тонкая вершина минимизирует нагрузку на деталь и шпиндель. Это критически важно при финишной обработке нежестких заготовок или тонкостенных деталей, так как позволяет избежать «отжима» инструмента и обеспечить строгую геометрию.
- Максимальная экономичность: 6 полноценных рабочих кромок на одной пластине обеспечивают самую низкую себестоимость одного прохода при сохранении профессионального качества поверхности.

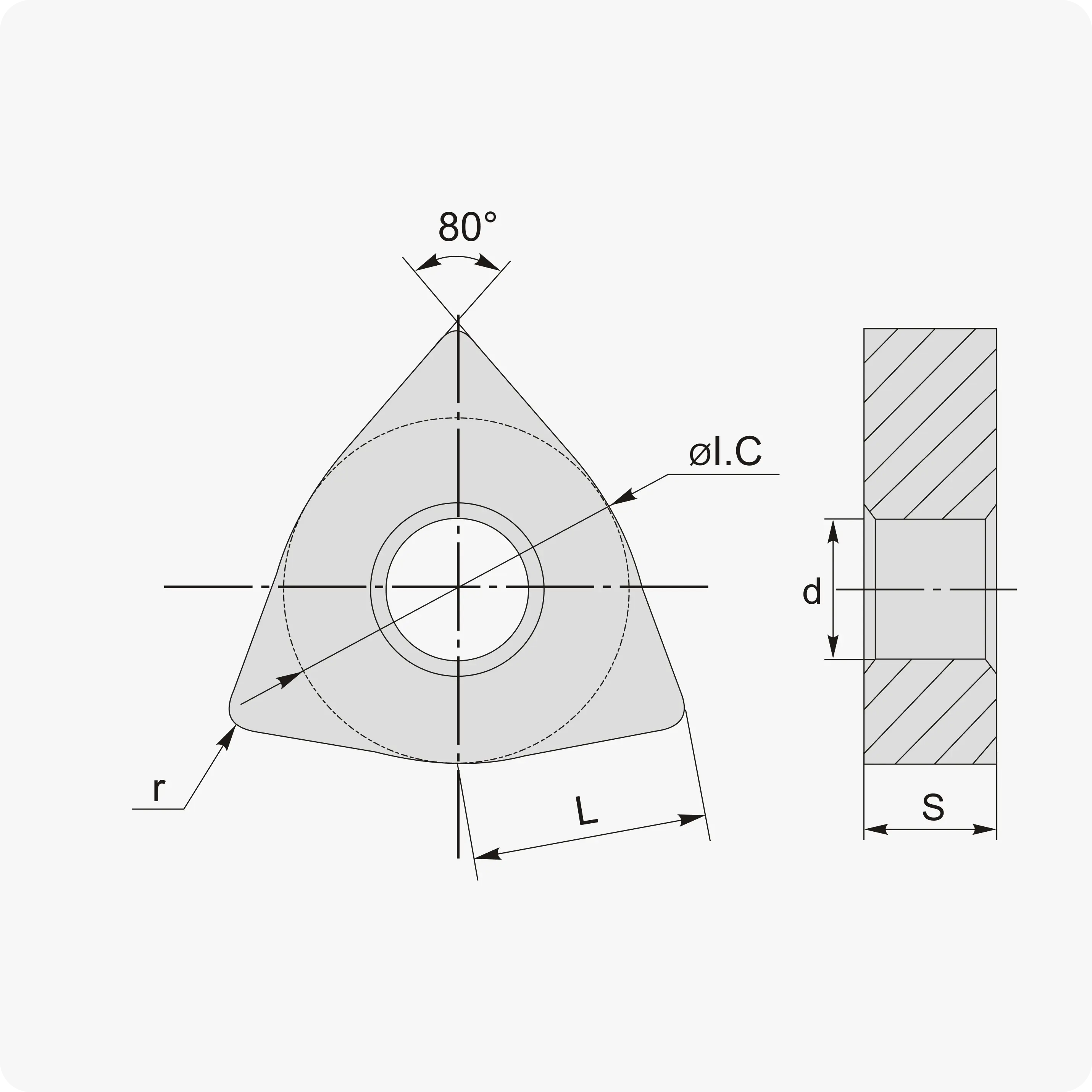

Технические характеристики WNMG 060404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ломаный треугольник / Тригон (W) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 06 |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Clean Semi-Finish / Чистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: В отличие от более хрупких марок кермета, серия CX130P менее чувствительна к легким ударным нагрузкам, что снижает риск внезапного скола инструмента.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой коррекции инструмента на износ.
- 6 рабочих кромок: Двустороннее исполнение тригона — это один из самых выгодных способов снизить затраты на инструмент в пересчете на одну деталь.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка деталей из высокопрочного чугуна (ВЧ).
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
- P
