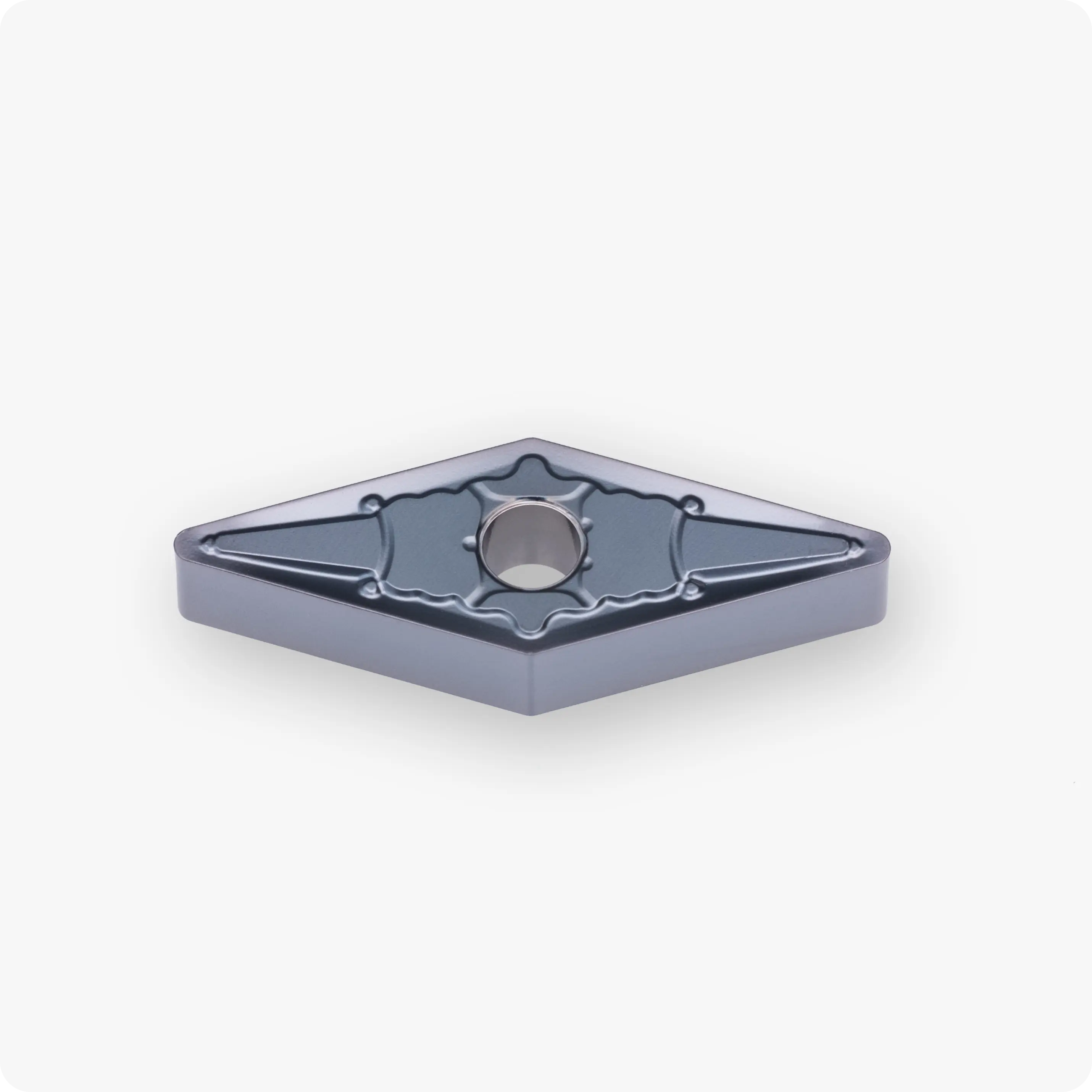

VNMG160408-SSM PX225M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | PX225M | VN..1604.. | PVD | M | 0,80-5,00 | 0,08-0,40 |
Пластина VNMG160408-SSM PX225M от бренда Cutner — это универсальный инструмент для чистовой и получистовой обработки широкого спектра материалов. Узкая ромбовидная форма с углом 35° (VNMG) делает эту пластину незаменимой для копировального точения и обработки сложных контуров. Двустороннее исполнение обеспечивает наличие 4 рабочих кромок, что значительно снижает инструментальные издержки в серийном производстве.
Сплав PX225M с современным износостойким PVD-покрытием отлично справляется с конструкционными сталями и нержавейкой, обеспечивая стабильный ресурс и отличный контроль стружки.
Технологические преимущества:
- Универсальный сплав PX225M: Мелкозернистый твердый сплав с многослойным PVD-покрытием. Обладает оптимальным балансом между износостойкостью и прочностью. Сплав эффективно противостоит налипанию вязкого материала и образованию термических трещин, что делает его идеальным для обработки нержавеющих сталей.
- Стружколом SSM (Super Semi-Finish / Finish): Получистовая геометрия, спроектирована для стабильного контроля стружки в широком диапазоне режимов. Обеспечивает мягкий рез и минимизирует радиальные силы, что крайне важно для точности при контурной обработке.
- Усиленный радиус 0.8 мм: Обладает повышенной механической прочностью вершины. Это позволяет работать на более высоких подачах (f) без риска быстрого износа кромки, обеспечивая при этом хорошую чистоту поверхности и увеличивая общий ресурс инструмента.
- Высокая экономичность: Наличие 4 полноценных рабочих кромок на одной пластине при сохранении прецизионного профиля 35° — это лучшее решение для снижения себестоимости одного прохода.
Технические характеристики VNMG 160408-SSM:

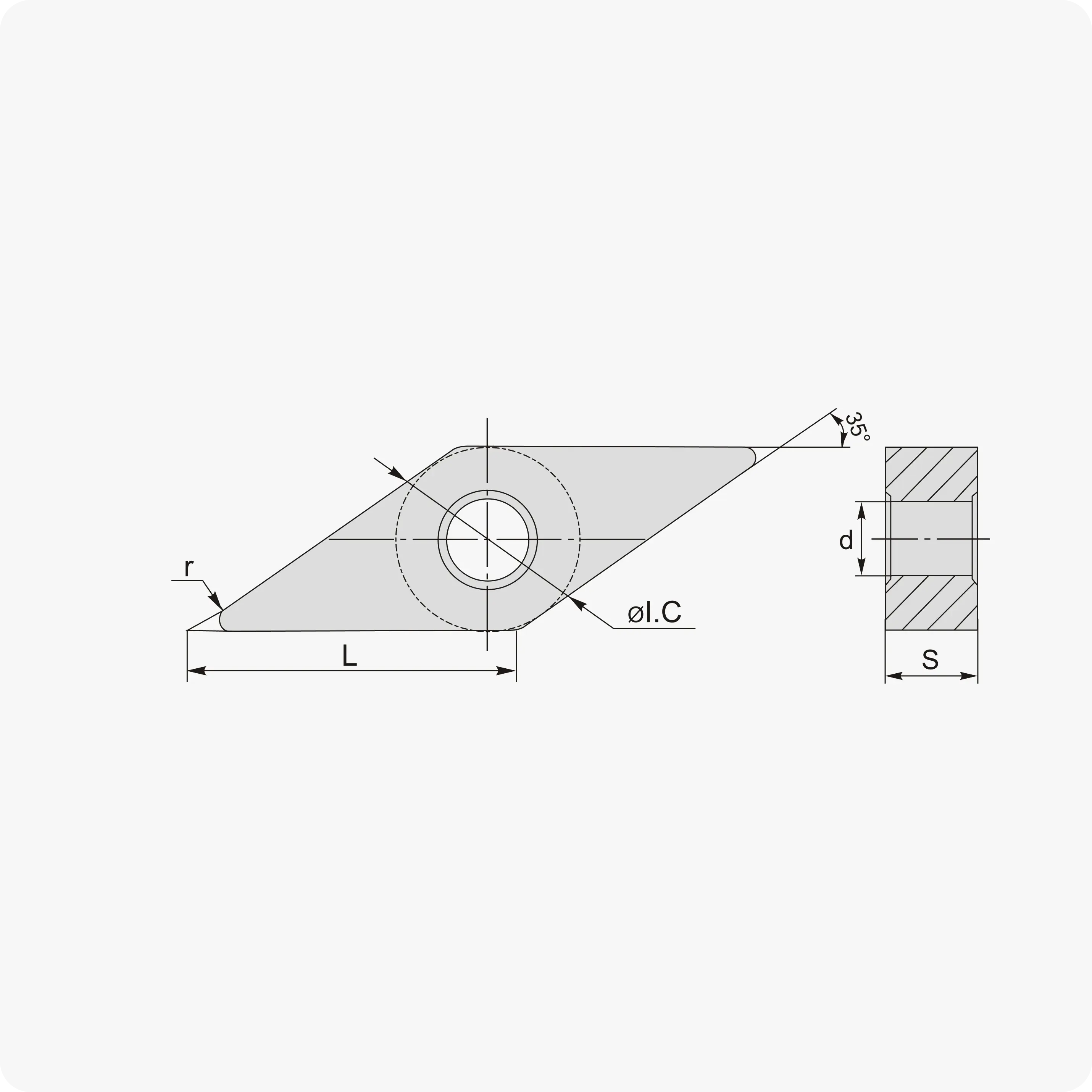

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SSM (Semi-Finish / Получистовой) |
| Сплав | PX225M (PVD по стали и нержавейке) |
Почему профессионалы выбирают серию Cutner PX225M?
- Универсальность в применении: Одна пластина эффективно закрывает задачи по обработке большинства марок конструкционных и нержавеющих сталей, сокращая номенклатуру на складе.
- Надежность кромки: Сплав PX225M хорошо переносит легкий прерывистый рез и нестабильные условия за счет прочной основы и качественного покрытия.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях деталей без частой коррекции инструмента.
- 4 полноценных кромки: Негативное исполнение контурного ромба — это оптимальный баланс между сложной геометрией обработки и ценой одной кромки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали (40Х, Ст3, 45, 30ХГСА и др.).
- M (Нержавеющая сталь): Аустенитные, ферритные и мартенситные марки (12Х18Н10Т, AISI 304, 316).
- K (Чугун): Чистовая и получистовая отделка деталей из серого и высокопрочного чугуна.
Почему выгодно покупать на Clicktool.ru?
- Актуальность: Реальные цены и наличие на складе обновляются онлайн.
- Доступность: Отгрузка от 1 упаковки (10 шт.), отсутствие минимального порога заказа.
- Логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
