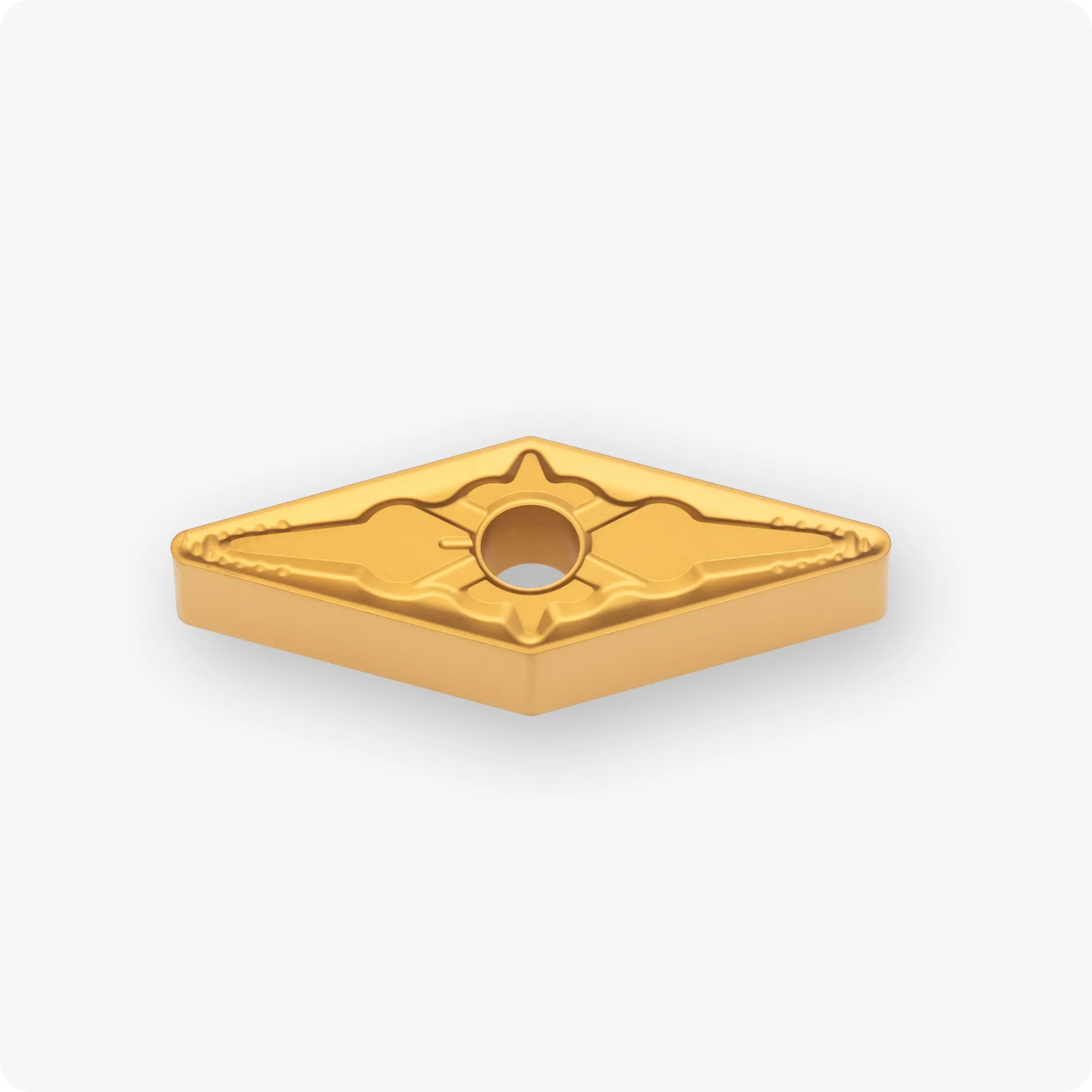

VNMG160408-CSM CX025P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | CX025P | VN..1604.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина VNMG160408-CSM CX025P от бренда Cutner — это прецизионный инструмент из металлокерамики (кермета), предназначенный для высококачественной чистовой обработки сталей. Узкая ромбовидная форма с углом 35° (VNMG) делает эту пластину незаменимой для копировального точения и создания сложных контуров, сохраняя при этом высокую жесткость и экономичность за счет наличия 4 рабочих кромок.
Использование премиального кермета CX025P в паре с геометрией CSM позволяет работать на максимально высоких скоростях резания, обеспечивая исключительную точность размеров и идеальное качество поверхности.
Технологические преимущества:
- Высокоскоростной кермет CX025P (Finish Expert): Специализированный износостойкий сплав для скоростного точения сталей (P). Обладает экстремальной твердостью и химической инертностью. Это предотвращает налипание материала на режущую кромку и гарантирует стабильно низкую шероховатость на протяжении всего срока службы пластины.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного контроля стружки. CSM-геометрия эффективно снижает радиальные силы резания, что способствует поддержанию точности при обработке сложных профилей.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную механическую прочность вершины пластины. Это позволяет увеличить подачу (f) без потери качества поверхности, делая процесс обработки более производительным и устойчивым к износу.
- Максимальная экономичность: Наличие 4 полноценных рабочих кромок на одной пластине обеспечивает самую низкую себестоимость одного прохода в классе прецизионного контурного инструмента.

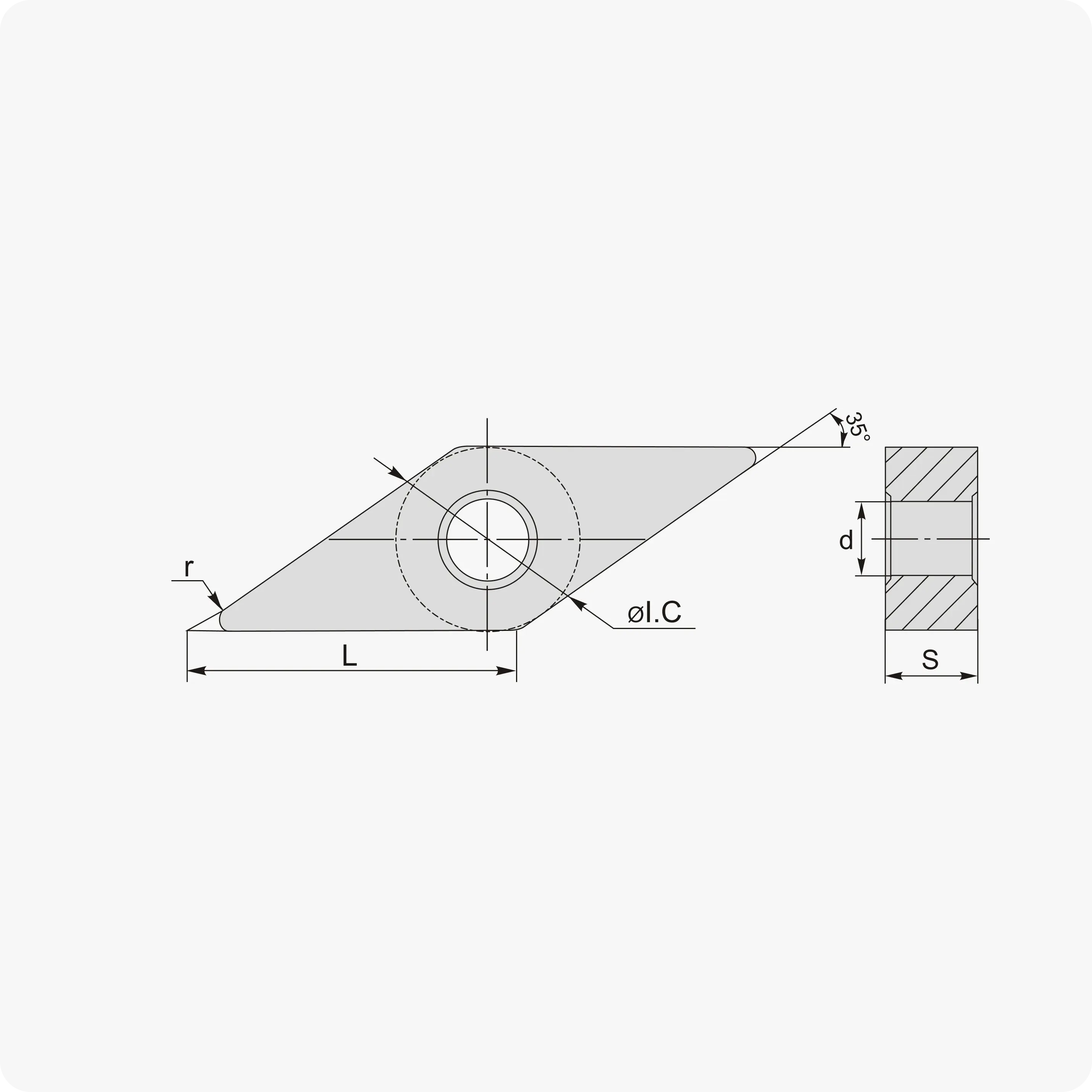

Технические характеристики VNMG 160408-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Clean Semi-Finish / Чистовой) |
| Сплав | CX025P (Высокоскоростной кермет по стали) |
Почему профессионалы выбирают серию Cutner CX025P?
- Замена шлифованию: Свойства кермета позволяют достигать минимальной шероховатости (Ra), обеспечивая деталям «премиальный» зеркальный вид без дополнительных затрат.
- Работа на высоких скоростях: Сплав CX025P сохраняет твердость при высоких температурах, позволяя работать на скоростях (Vc), значительно превышающих возможности обычного твердого сплава.
- Стабильность размеров: Кермет практически не подвержен износу по задней грани, что гарантирует идеальную повторяемость размеров в больших партиях.
- 4 полноценных кромки: Негативное исполнение контурного ромба — это оптимальный баланс между сложной геометрией обработки и ценой одной кромки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются онлайн.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
