VNMG160404-SSM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX125M | VN..1604.. | CVD | M | 0,80-3,50 | 0,08-0,40 |

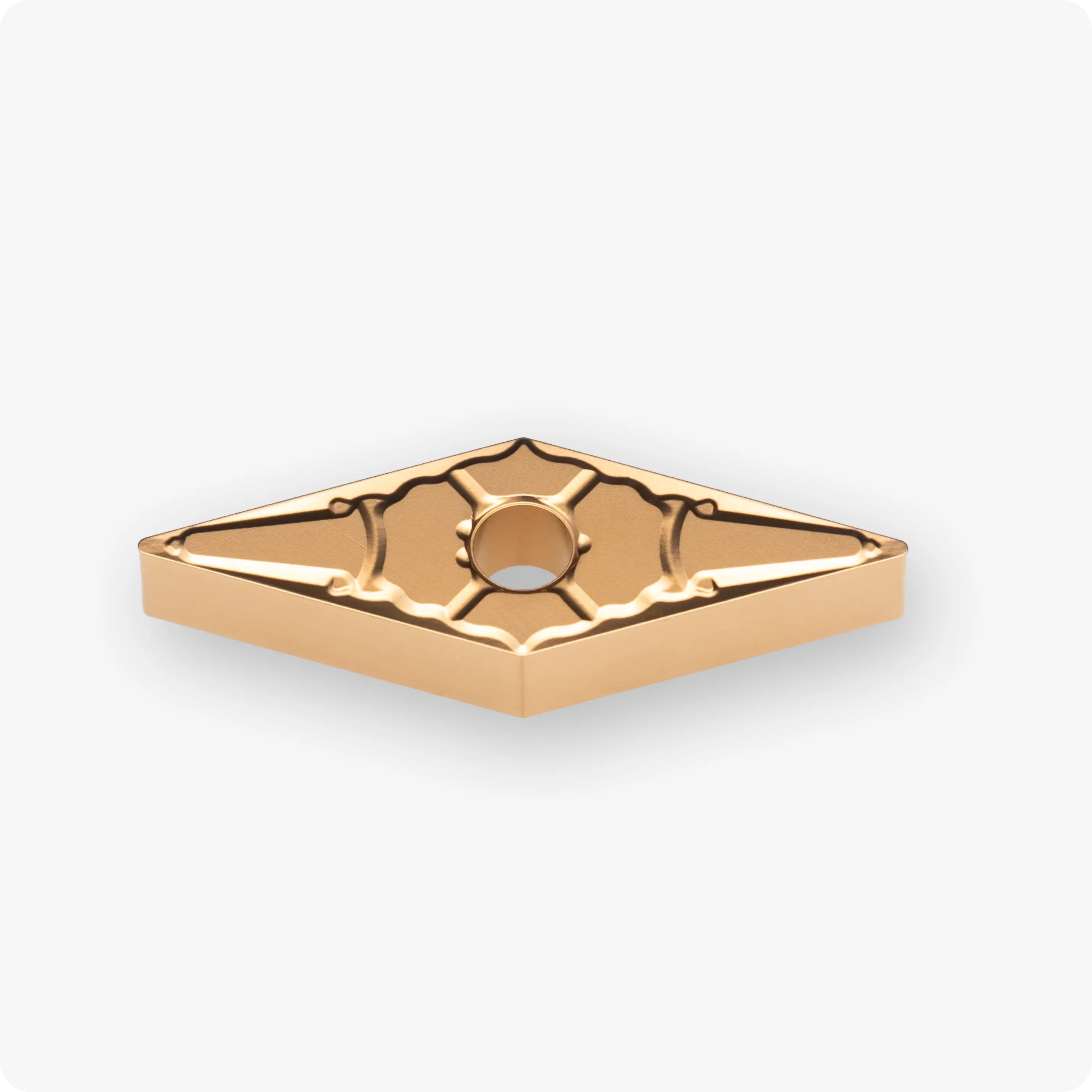

Пластина VNMG160404-SSM CX125M от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета), оптимизированный для чистовой и получистовой обработки нержавеющих и легированных сталей. Узкая ромбовидная форма с углом 35° (VNMG) делает эту пластину незаменимой для копировального точения и обработки сложных контуров, сохраняя при этом высокую экономическую выгоду благодаря наличию 4 рабочих кромок.
Сплав CX125M позволяет достигать зеркального блеска поверхности даже на вязких материалах, полностью исключая адгезионный износ (налипание стружки) на режущую кромку.
Технологические преимущества:
- Кермет серии CX125M (Stainless Steel Expert): Специализированная марка кермета для работы по нержавеющей стали (ISO M). Химическая инертность материала предотвращает образование «нароста» на кромке — главной причины брака и нестабильности размеров при точении нержавейки. Это гарантирует отсутствие заусенцев и стабильно высокую чистоту поверхности.
- Стружколом SSM (Super Semi-Finish / Finish): Получистовая геометрия, обеспечивающая отличный контроль стружки в широком диапазоне режимов. Спроектирована для мягкого резания, что снижает радиальные силы и предотвращает возникновение вибраций при контурной обработке.
- Радиус 0.4 мм: Тонкая вершина минимизирует нагрузку на деталь и шпиндель. Это критически важно при обработке нежестких заготовок или тонких валов из нержавеющей стали, так как позволяет избежать «отжима» инструмента и обеспечить строгую точность размеров.
- Экономичность и производительность: Наличие 4 полноценных рабочих кромок на одной пластине обеспечивает самую низкую себестоимость одного прохода в классе прецизионного контурного инструмента.
Технические характеристики VNMG 160404-SSM:

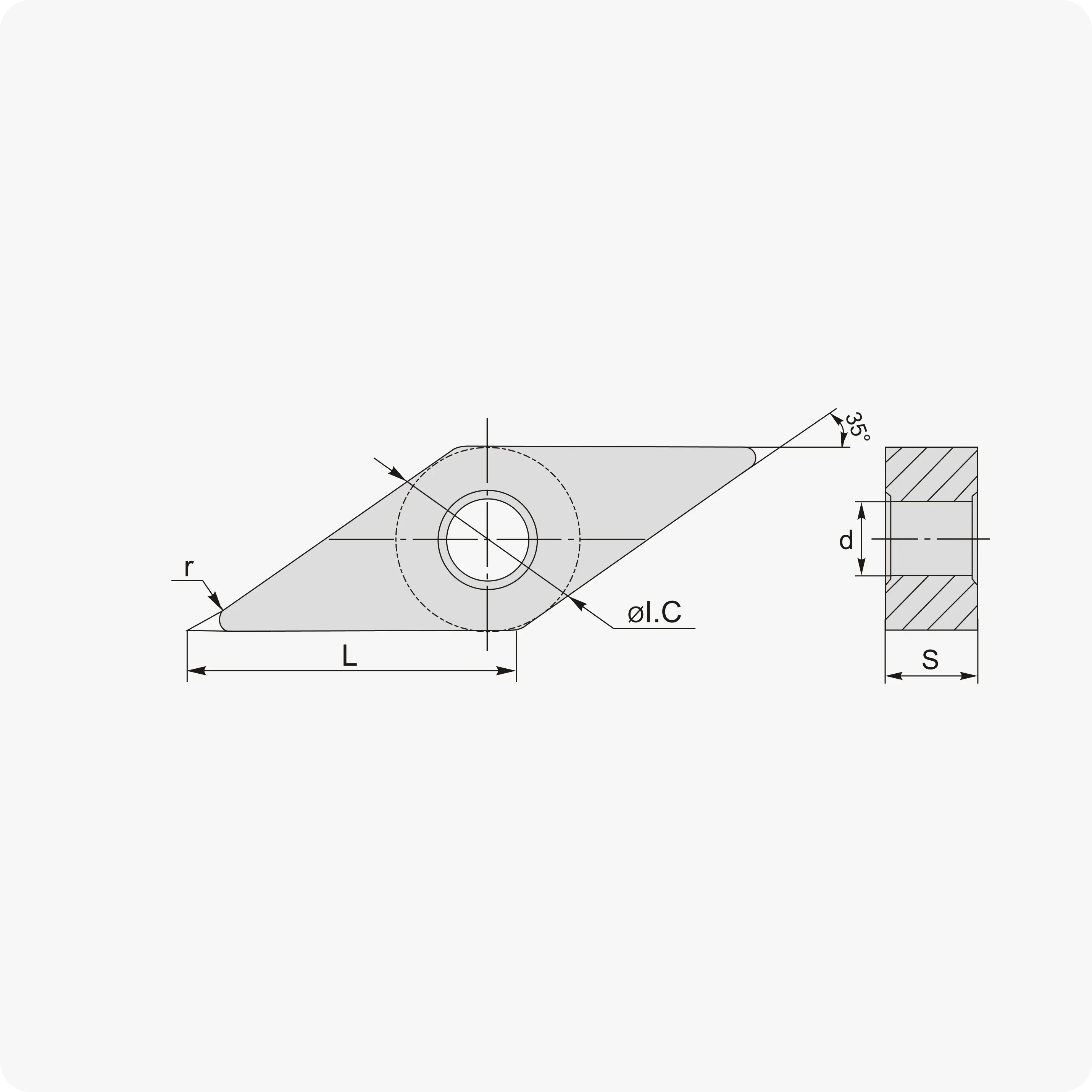

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | SSM (Super Semi-Finish / Чистовой) |
| Сплав | CX125M (Кермет по нержавеющей стали) |
Почему профессионалы выбирают серию Cutner CX125M?
- Качество как после полировки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что часто исключает необходимость в последующем шлифовании деталей из нержавейки.
- Работа без «нароста»: В отличие от твердых сплавов, кермет не вступает в химическую реакцию с нержавеющей сталью, что предотвращает выкрашивание кромки.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 4 полноценных кромки: Негативное исполнение контурного ромба — это оптимальный баланс между сложной геометрией обработки и ценой одной кромки.
Обрабатываемые материалы (ISO):
- M (Нержавеющая сталь): Основное применение — чистовая и получистовая обработка аустенитных и мартенситных марок (12Х18Н10Т, AISI 304, 316).
- P (Сталь): Углеродистые и легированные стали при чистовых режимах.
- S (Жаропрочные сплавы): Чистовая отделка сплавов на основе никеля и титана.
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
