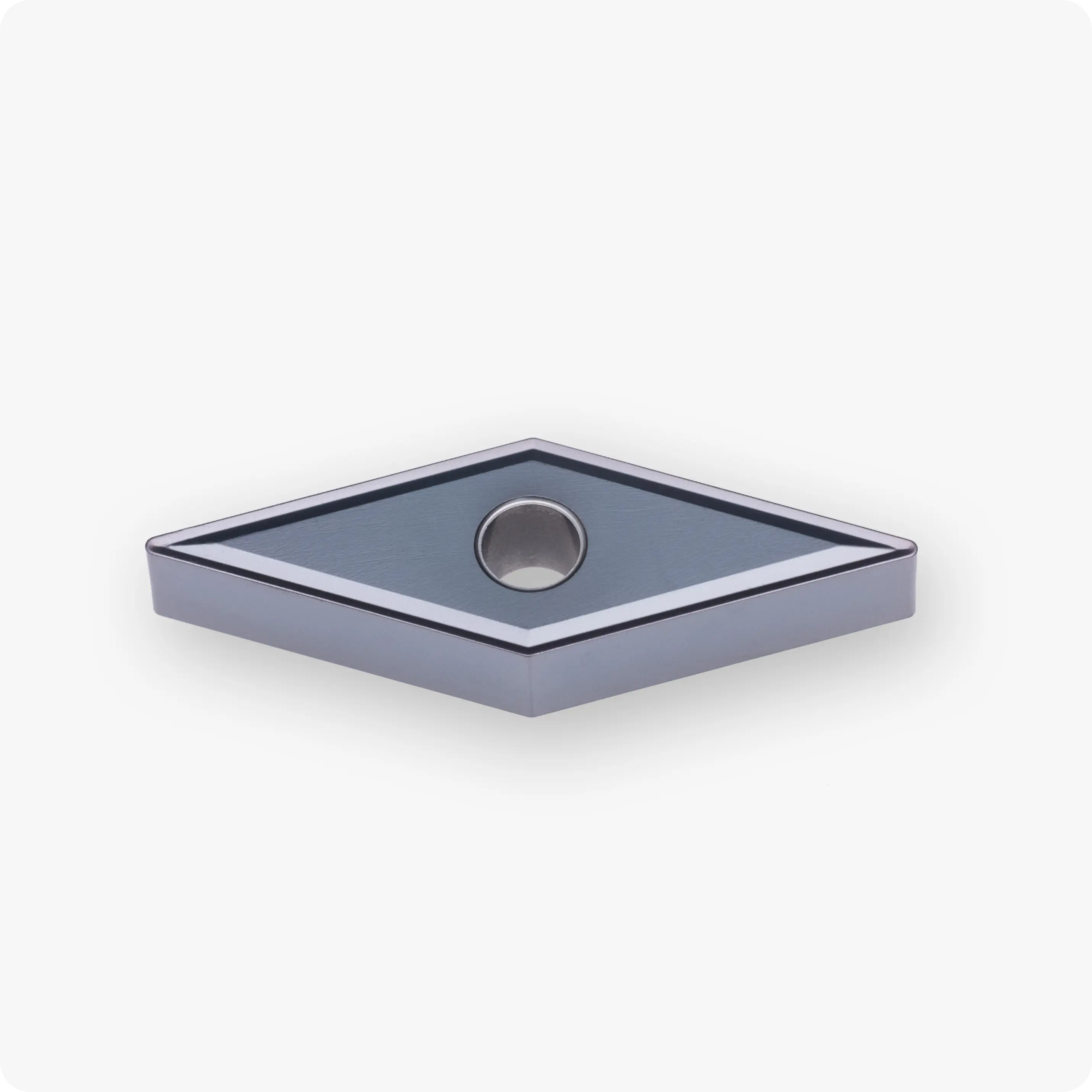

VNMG160404-SM PX225M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | PX225M | VN..1604.. | PVD | M | 0,80-3,50 | 0,08-0,40 |
Пластина VNMG160404-SM PX225M от бренда Cutner — это универсальный инструмент для чистовой и отделочной обработки широкого спектра материалов. Узкая ромбовидная форма с углом 35° (VNMG) делает эту пластину незаменимой для копировального точения и обработки сложных контуров. Двустороннее исполнение обеспечивает наличие 4 рабочих кромок, что значительно снижает инструментальные издержки по сравнению с односторонними пластинами.
Сплав PX225M с современным износостойким PVD-покрытием отлично справляется с конструкционными сталями и нержавейкой, обеспечивая стабильный ресурс и надежный контроль стружки.
Технологические преимущества:
- Универсальный сплав PX225M: Мелкозернистый твердый сплав с многослойным PVD-покрытием. Обладает отличным балансом между износостойкостью и прочностью. Сплав эффективно противостоит налипанию вязкого материала и образованию термических трещин, что делает его идеальным для обработки нержавеющих сталей.
- Стружколом SM (Semi-Finish / Finish): Чистовая геометрия, спроектированная для стабильного дробления стружки на малых и средних подачах. Обеспечивает мягкий рез и минимизирует радиальные силы резания, что критически важно для точности при контурной обработке тонких шеек и длинных валов.
- Радиус 0.4 мм: Тонкая вершина минимизирует нагрузку на деталь и шпиндель. Это позволяет избежать «отжима» инструмента и обеспечить высокую точность размеров даже на нежестких заготовках.
- Высокая экономичность: Наличие 4 полноценных рабочих кромок на одной пластине при сохранении узкого профиля 35° — это оптимальное решение для снижения себестоимости в серийном производстве.

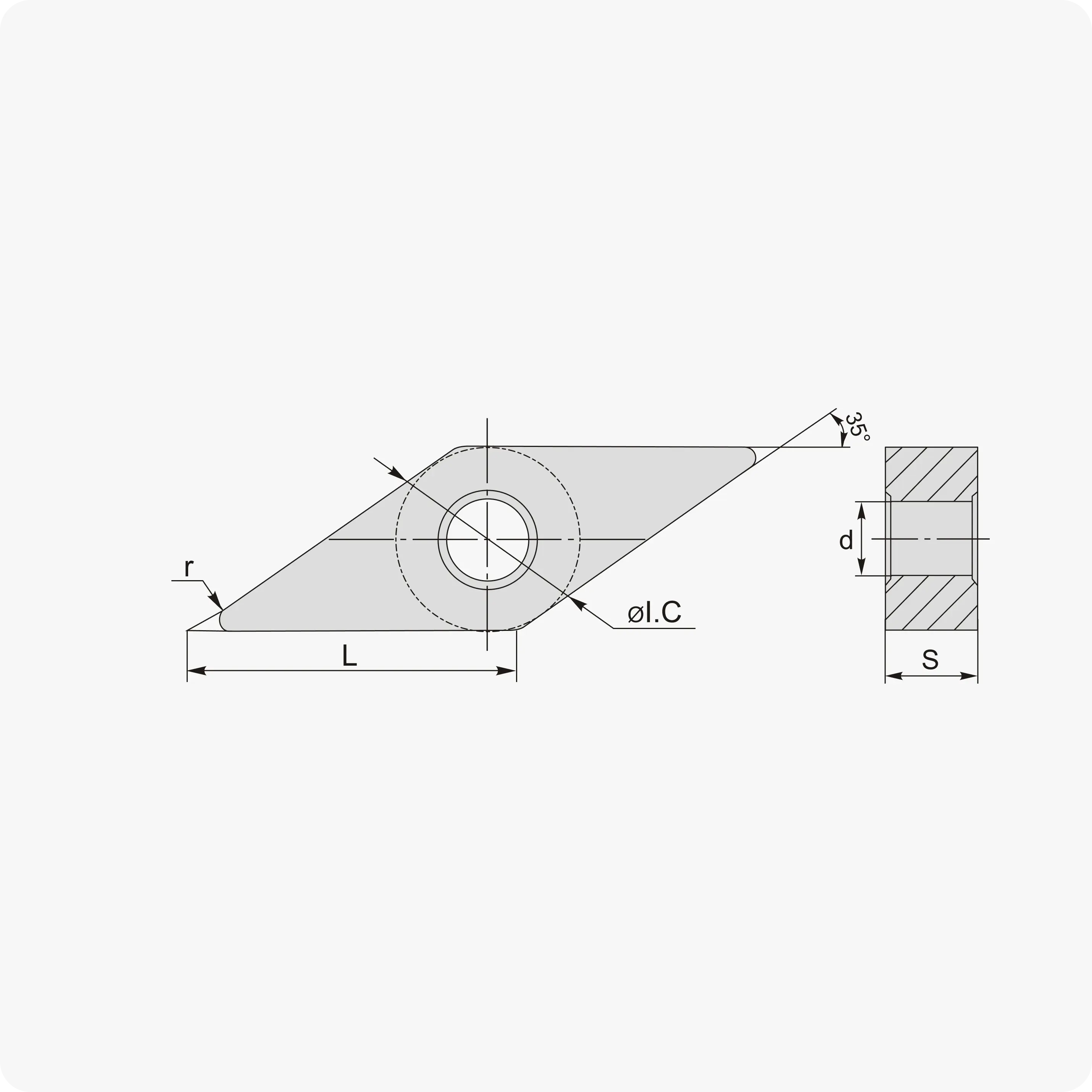

Технические характеристики VNMG 160404-SM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | SM (Finish / Чистовой) |
| Сплав | PX225M (PVD по стали и нержавейке) |
Почему профессионалы выбирают серию Cutner PX225M?
- Универсальность в применении: Одна пластина эффективно закрывает задачи по обработке большинства марок конструкционных и нержавеющих сталей.
- Надежность кромки: Сплав PX225M хорошо переносит легкий прерывистый рез и нестабильные условия за счет прочной основы и качественного покрытия.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях деталей без частой коррекции инструмента.
- 4 полноценных кромки: Негативное исполнение контурного ромба — это лучший баланс между сложной геометрией обработки и ценой одной кромки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали (40Х, Ст3, 45, 30ХГСА и др.).
- M (Нержавеющая сталь): Аустенитные, ферритные и мартенситные марки (12Х18Н10Т, AISI 304, 316).
- K (Чугун): Чистовая отделка деталей из серого и высокопрочного чугуна.
