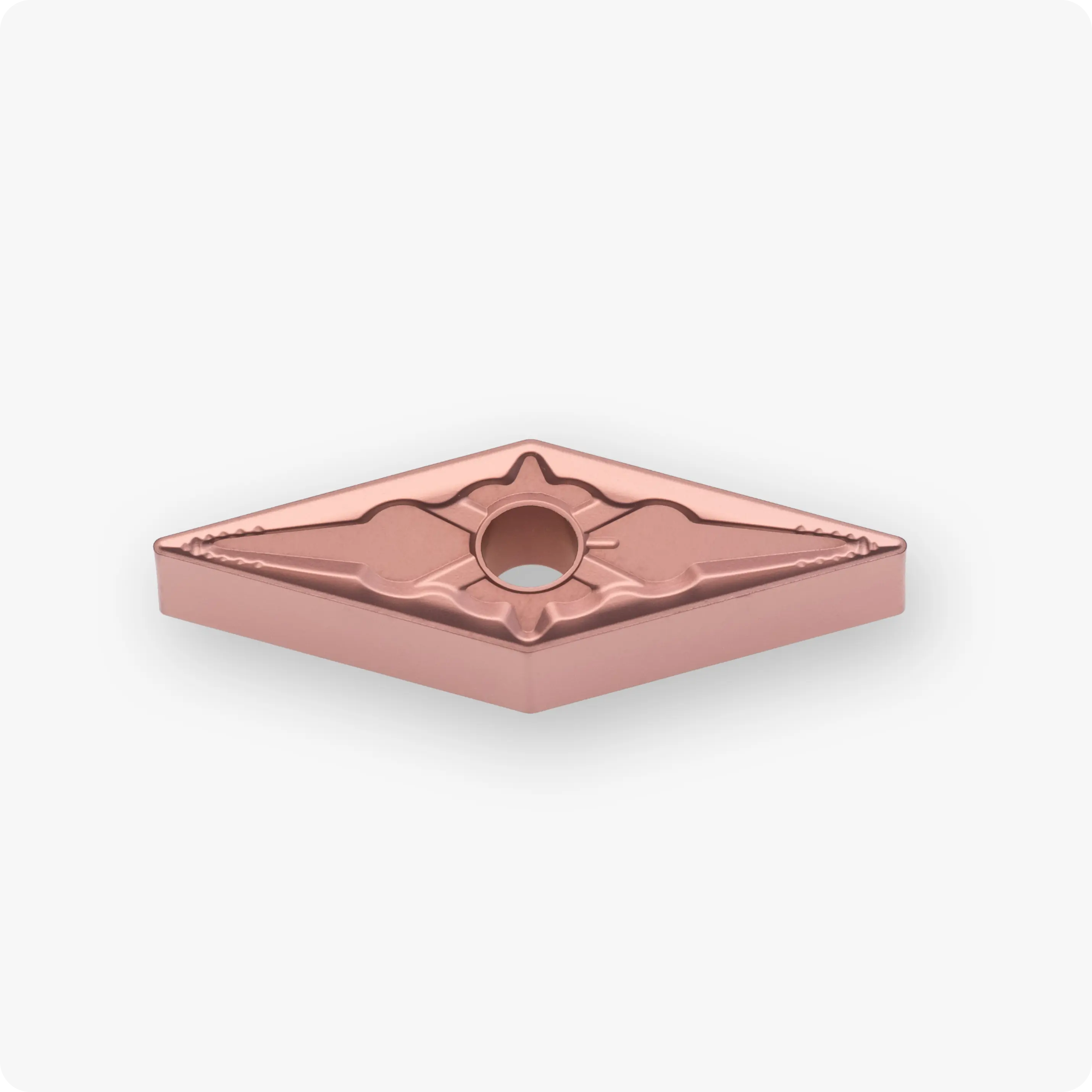

VNMG160404-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX120P | VN..1604.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина VNMG160404-CSM CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для качественной чистовой обработки сталей. Узкая ромбовидная форма с углом 35° (VNMG) позволяет выполнять сложные копировальные операции и обработку труднодоступных контуров, сохраняя при этом высокую жесткость и экономичность благодаря наличию 4 рабочих кромок.
Использование премиального кермета CX120P в паре с геометрией CSM позволяет работать на повышенных скоростях резания, достигая безупречного качества поверхности и стабильности размеров.
Технологические преимущества:
- Кермет серии CX120P (Steel Expert): Премиальный износостойкий сплав для скоростного точения сталей (P). Материал обладает экстремальной химической инертностью, что практически исключает налипание заготовки на режущую кромку. Это предотвращает появление заусенцев и гарантирует стабильную минимальную шероховатость.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного контроля стружки в широком диапазоне режимов. CSM-геометрия эффективно снижает радиальные силы резания, что способствует высокой точности при контурной обработке.
- Радиус 0.4 мм: Тонкая вершина минимизирует нагрузку на деталь и шпиндель. Это критически важно при финишной обработке нежестких заготовок или длинных валов, так как позволяет избежать «отжима» инструмента и обеспечить строгую геометрию детали.
- Высокая экономичность: 4 полноценные рабочие кромки на одной пластине обеспечивают выгодную себестоимость одного прохода при сохранении премиального качества поверхности.
Технические характеристики VNMG 160404-CSM:

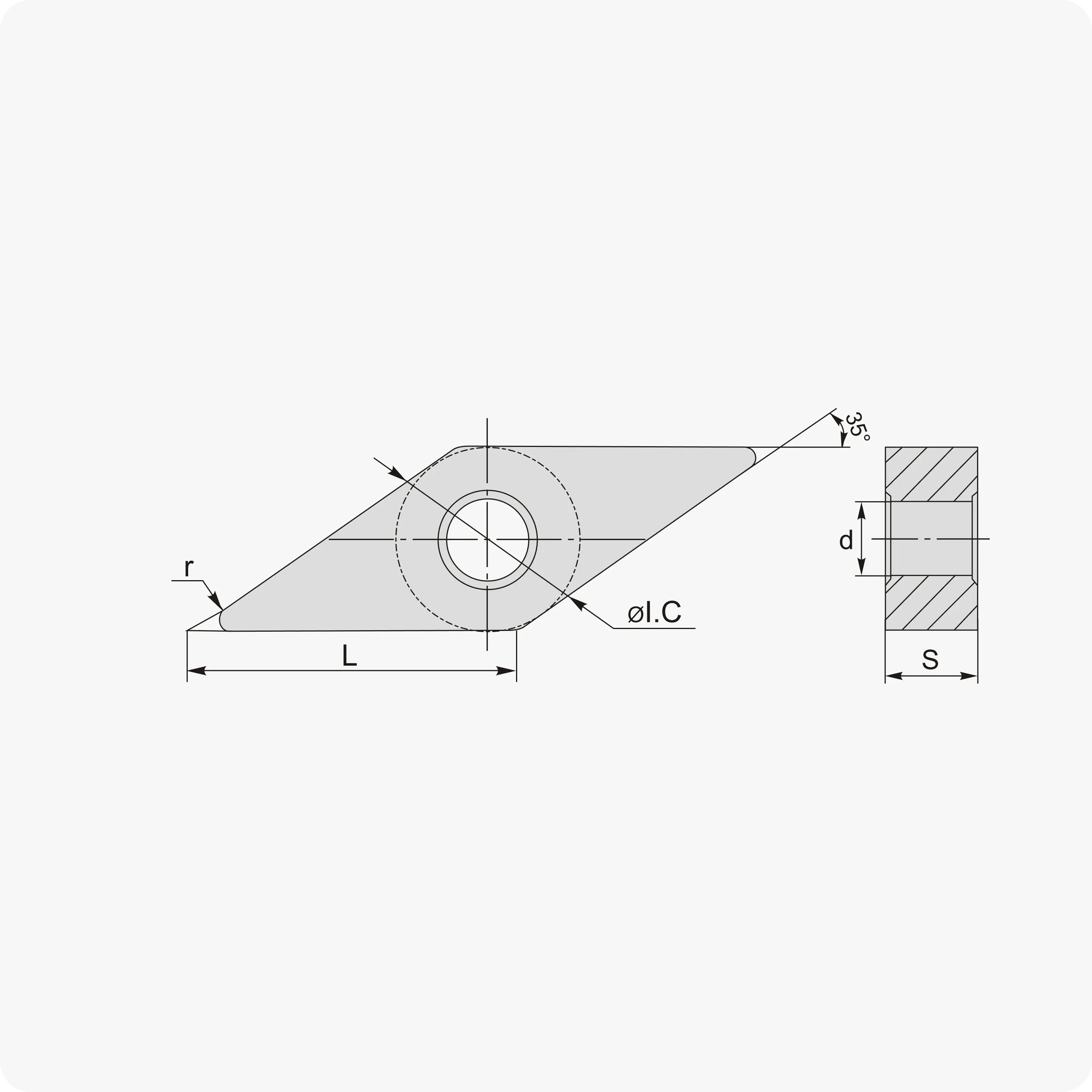

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Clean Semi-Finish / Чистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Замена шлифованию: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую позволяет исключить операцию финишного шлифования.
- Высокая производительность: Сплав CX120P сохраняет твердость при высоких температурах, позволяя работать на скоростях (Vc), значительно превышающих возможности твердых сплавов.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 4 полноценных кромки: Негативное исполнение ромба 35° — это сочетание прецизионного контурного точения и отличной экономики инструмента.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка деталей из высокопрочного чугуна (ВЧ).
