VNMG160404-CSF CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,4 | CX130P | VN..1604.. | CVD | P | 0,40-2,00 | 0,08-0,35 |

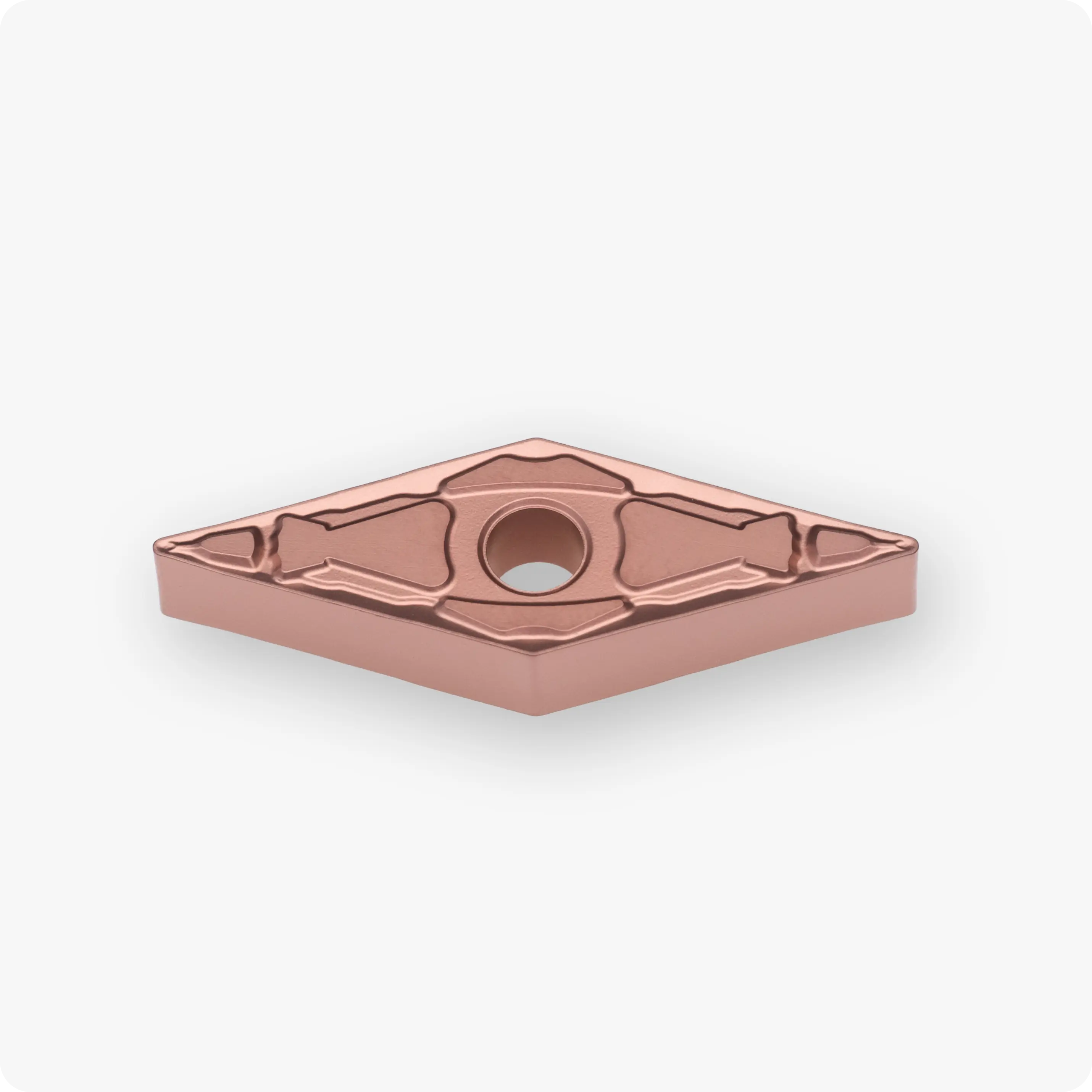

Пластина VNMG160404-CSF CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для качественной финишной и суперчистовой обработки сталей. Узкая ромбовидная форма с углом 35° (VNMG) позволяет выполнять сложные копировальные операции и обработку труднодоступных контуров, сохраняя при этом высокую экономическую эффективность благодаря наличию 4 рабочих кромок.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе «станок-инструмент-деталь», сохраняя ключевое преимущество керметов — безупречное качество поверхности.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию по сравнению со сверхтвердыми сериями. Сплав химически инертен, что исключает налипание металла на кромку и гарантирует стабильный «зеркальный» блеск детали.
- Стружколом CSF (Clean Super-Finish): Суперчистовая геометрия для финишных проходов. Спроектирована для обеспечения максимально мягкого реза и идеального дробления стружки при очень малых глубинах резания (ap). CSF-геометрия минимизирует радиальные силы, предотвращая вибрации даже на нежестких заготовках.
- Радиус 0.4 мм: Тонкая вершина обеспечивает минимальное усилие резания. Это критически важно при финишной отделке тонких шеек и длинных валов, так как позволяет избежать «отжима» инструмента и обеспечить строгую геометрию детали.
- Экономичность и надежность: Двустороннее исполнение пластины (4 кромки) делает её более выгодным решением для серийного производства по сравнению с односторонними пластинами (VCMT/VBMT), а сплав CX130P добавляет процессу стабильности.
Технические характеристики VNMG 160404-CSF:

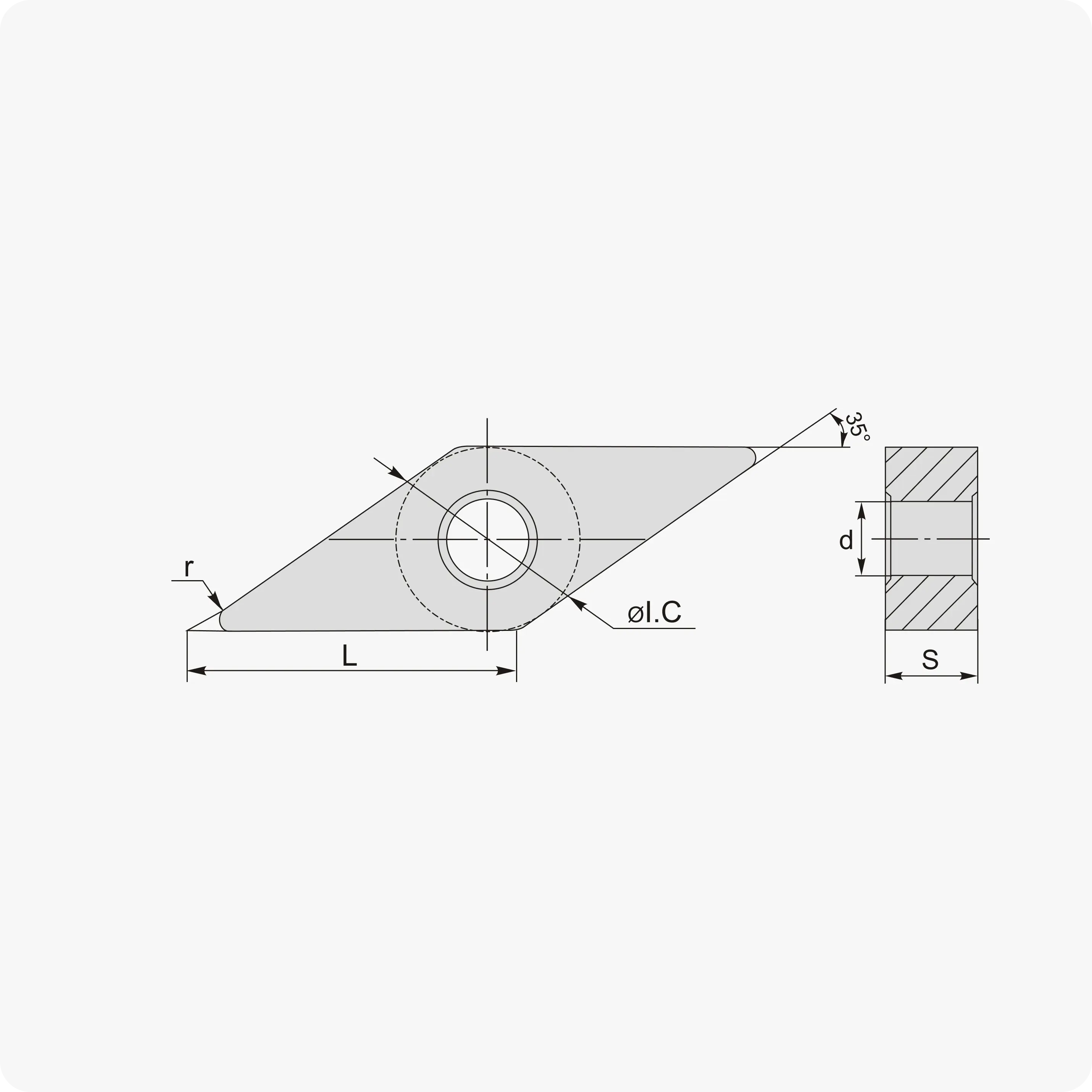

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (суперчистовой) |
| Тип стружколома | CSF (Clean Super-Finish / Суперчистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: В отличие от более хрупких марок кермета, серия CX130P менее чувствительна к легким ударным нагрузкам, что снижает риск внезапного скола инструмента.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой коррекции инструмента на износ.
- 4 полноценных кромки: Сочетание прецизионного контурного точения (35°) и высокой экономической эффективности за счет двустороннего использования.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
