VNMG160404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,4 | CX120P | VN..1604.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина VNMG160404-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для финишной и суперчистовой обработки сталей. Узкая ромбовидная форма с углом 35° (VNMG) позволяет выполнять сложные копировальные операции и обработку труднодоступных контуров, сохраняя при этом высокую экономическую эффективность благодаря наличию 4 рабочих кромок.
Использование премиального кермета CX120P в паре с прецизионной геометрией CSF позволяет работать на высоких скоростях резания, обеспечивая исключительную точность размеров и идеальное качество поверхности.
Технологические преимущества:
- Кермет серии CX120P (Steel Expert): Специализированный износостойкий сплав для высокоскоростного точения сталей (ISO P). Обладает экстремальной химической инертностью, что полностью исключает налипание заготовки на кромку. Это предотвращает появление микровыкрашиваний и гарантирует стабильную минимальную шероховатость.
- Стружколом CSF (Clean Super-Finish): Суперчистовая геометрия для финишных проходов. Спроектирована для обеспечения максимально мягкого реза и идеального дробления стружки при очень малых глубинах резания (ap). CSF-геометрия минимизирует радиальные силы, предотвращая вибрации даже на нежестких заготовках.
- Радиус 0.4 мм: Тонкая вершина обеспечивает минимальное усилие резания. Это критически важно при финишной отделке тонких шеек и длинных валов, так как позволяет избежать «отжима» инструмента и обеспечить строгую геометрию детали.
- Экономичность и доступность: Двустороннее исполнение пластины (4 кромки) при сохранении узкого профиля 35° делает её более выгодным решением для серийного производства по сравнению с позитивными аналогами.
Технические характеристики VNMG 160404-CSF:
Параметры по стандарту ISO для настройки ЧПУ:

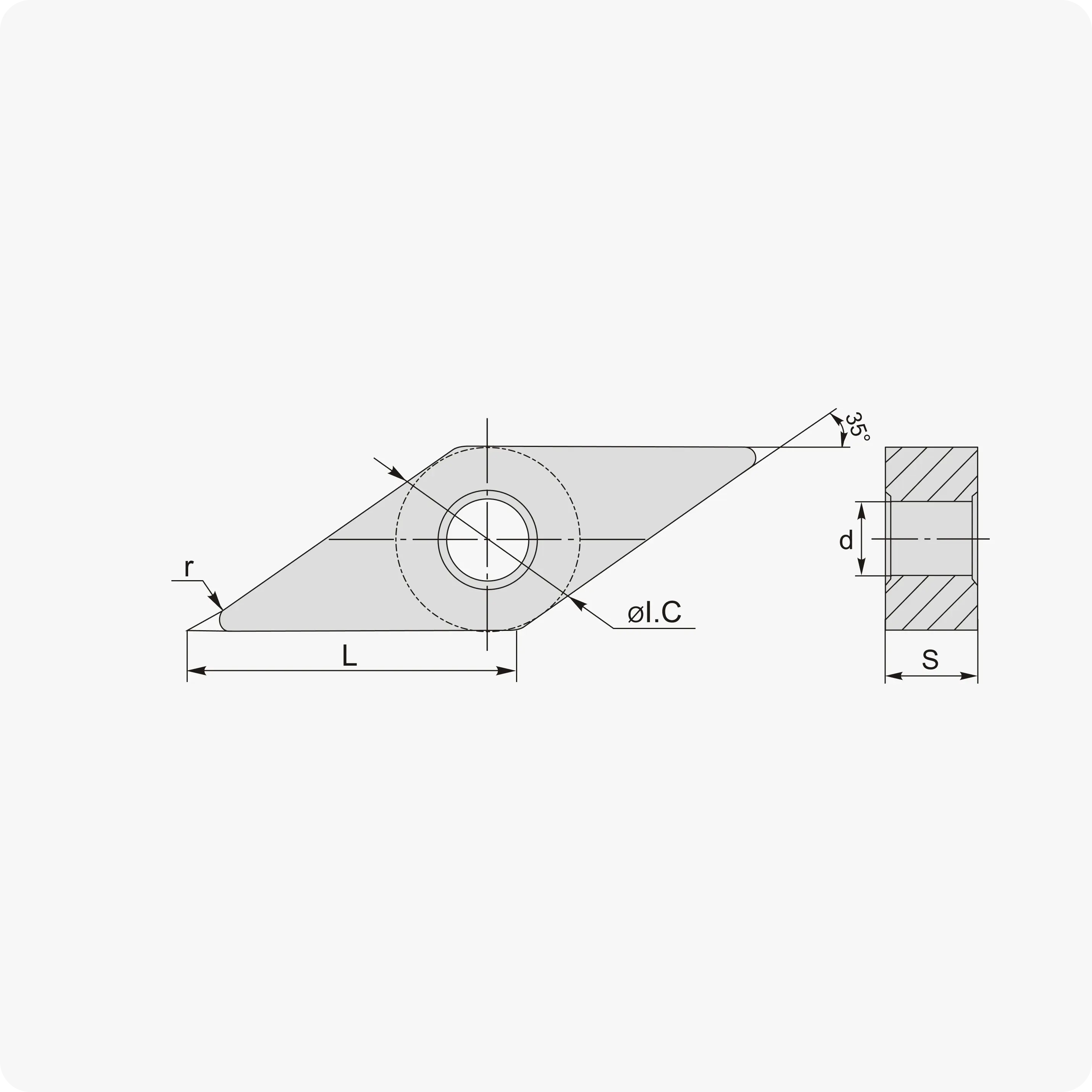

| Характеристика | Значение |
| Форма пластины | Ромб 35° (V) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (суперчистовой) |
| Тип стружколома | CSF (Clean Super-Finish / Суперчистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании или полировании деталей.
- Высокая производительность: Сплав CX120P сохраняет твердость при высоких температурах, позволяя работать на скоростях (Vc), значительно превышающих возможности твердых сплавов с покрытием.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 4 полноценных кромки: Негативное исполнение ромба 35° — это сочетание прецизионного контурного точения и высокой экономической эффективности.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка деталей из высокопрочного чугуна (ВЧ).
