TNMG160408-SSM PX225M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | PX225M | TN..1604.. | PVD | M | 0,80-3,50 | 0,15-0,50 |
Пластина TNMG160408-SSM PX225M от бренда Cutner — это универсальный прецизионный инструмент для финишной и суперчистовой обработки. Треугольная форма (TNMG) является стандартом эффективности в токарной обработке: благодаря двустороннему исполнению вы получаете 6 рабочих кромок на одной пластине, что существенно снижает себестоимость обработки каждой детали.
Сплав PX225M с современным износостойким PVD-покрытием отлично справляется с конструкционными сталями и нержавейкой, обеспечивая стабильный ресурс и высокое качество поверхности.
Технологические преимущества:
- Универсальный сплав PX225M: Мелкозернистый твердый сплав с многослойным PVD-покрытием. Обладает отличным балансом между износостойкостью и прочностью. Сплав эффективно противостоит налипанию вязкого материала и образованию термических трещин, что делает его идеальным для обработки нержавеющих сталей.
- Стружколом SSM (Super Semi-Finish / Finish): Острая прецизионная геометрия для финишных операций. Спроектирована для обеспечения максимально мягкого реза при малых глубинах резания. SSM-геометрия эффективно снижает силы резания, предотвращая вибрации и гарантируя высокую точность размеров.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную прочность вершины пластины. Это позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм, сохраняя при этом требуемую чистоту поверхности и увеличивая общий ресурс инструмента.
- Максимальная экономичность: 6 полноценных режущих кромок на одной пластине — это прямое снижение инструментальных затрат по сравнению с односторонними или ромбовидными пластинами.
Технические характеристики TNMG 160408-SSM:
Параметры по стандарту ISO для настройки ЧПУ:

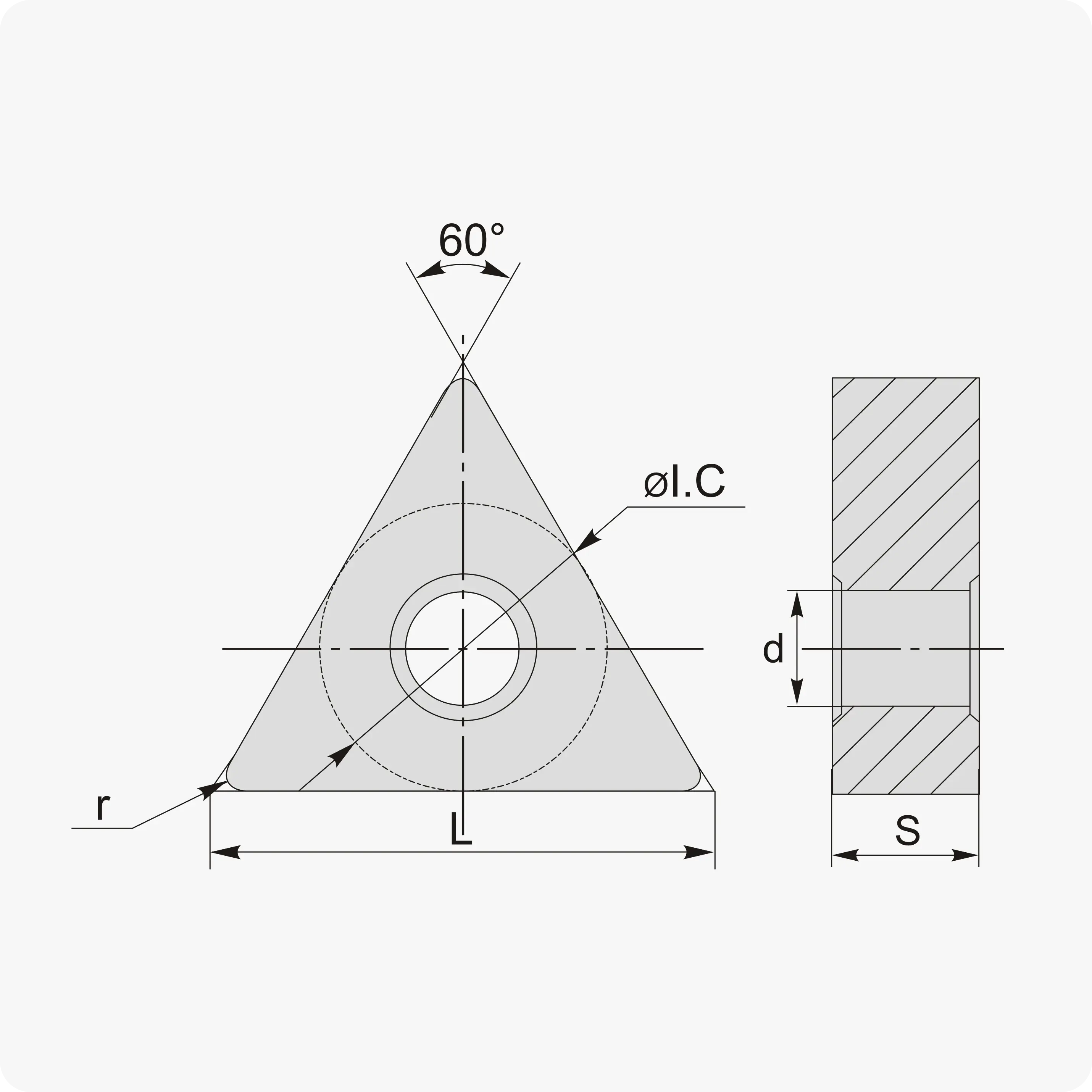

| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SSM (Super Finish / Суперчистовой) |
| Сплав | PX225M (PVD по стали и нержавейке) |
Почему профессионалы выбирают серию Cutner PX225M?
- Универсальность в цеху: Одна пластина эффективно закрывает задачи по обработке большинства марок конструкционных и нержавеющих сталей, сокращая номенклатуру склада.
- Точность на малых режимах: Геометрия SSM стабильно дробит стружку даже на малых подачах, где другие стружколомы могут давать сливную стружку.
- 6 полноценных кромок: Двусторонняя треугольная пластина обеспечивает надежную экономию бюджета при сохранении высокого качества реза.
- Надежность кромки: Сплав PX225M хорошо переносит легкий прерывистый рез и нестабильные условия за счет прочной основы и качественного покрытия.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали (40Х, Ст3, 45 и др.).
- M (Нержавеющая сталь): Аустенитные, ферритные и мартенситные марки (12Х18Н10Т, AISI 304, 316).
- K (Чугун): Подходит для чистовой отделки деталей из серого и высокопрочного чугуна.
