TNMG160408-SSM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | CX125M | TN..1604.. | CVD | M | 0,80-3,50 | 0,08-0,40 |
Пластина TNMG160408-SSM CX125M от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета), оптимизированный для прецизионной чистовой обработки нержавеющих и легированных сталей. Треугольная форма (TNMG) обеспечивает идеальный баланс между жесткостью закрепления и экономической выгодой: наличие 6 рабочих кромок на одной пластине существенно снижает затраты на инструмент.
Сплав CX125M в сочетании с усиленным радиусом 0.8 мм и геометрией SSM позволяет достигать эталонного качества поверхности, полностью исключая адгезионный износ (налипание) при работе с вязкими материалами.
Технологические преимущества:
- Кермет серии CX125M (Stainless Steel Expert): Специализированная марка кермета для работы по нержавеющей стали (ISO M). Химическая инертность материала предотвращает налипание вязкой стружки на кромку. Это гарантирует отсутствие заусенцев и стабильно высокое качество поверхности даже на высоких скоростях резания.
- Стружколом SSM (Super Semi-Finish / Finish): Прецизионная чистовая геометрия. Спроектирована для максимально мягкого реза и стабильного дробления стружки на малых глубинах. SSM-геометрия эффективно снижает силы резания, предотвращая микровибрации.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную прочность вершины пластины по сравнению с радиусом 0.4 мм. Это позволяет работать на повышенных подачах (f), сохраняя при этом требуемую чистоту поверхности и увеличивая общий ресурс инструмента.
- Максимальная экономичность: 6 полноценных рабочих кромок на одной пластине обеспечивают выгодную себестоимость каждого прохода в сравнении с ромбовидными или односторонними пластинами.
Технические характеристики TNMG 160408-SSM:

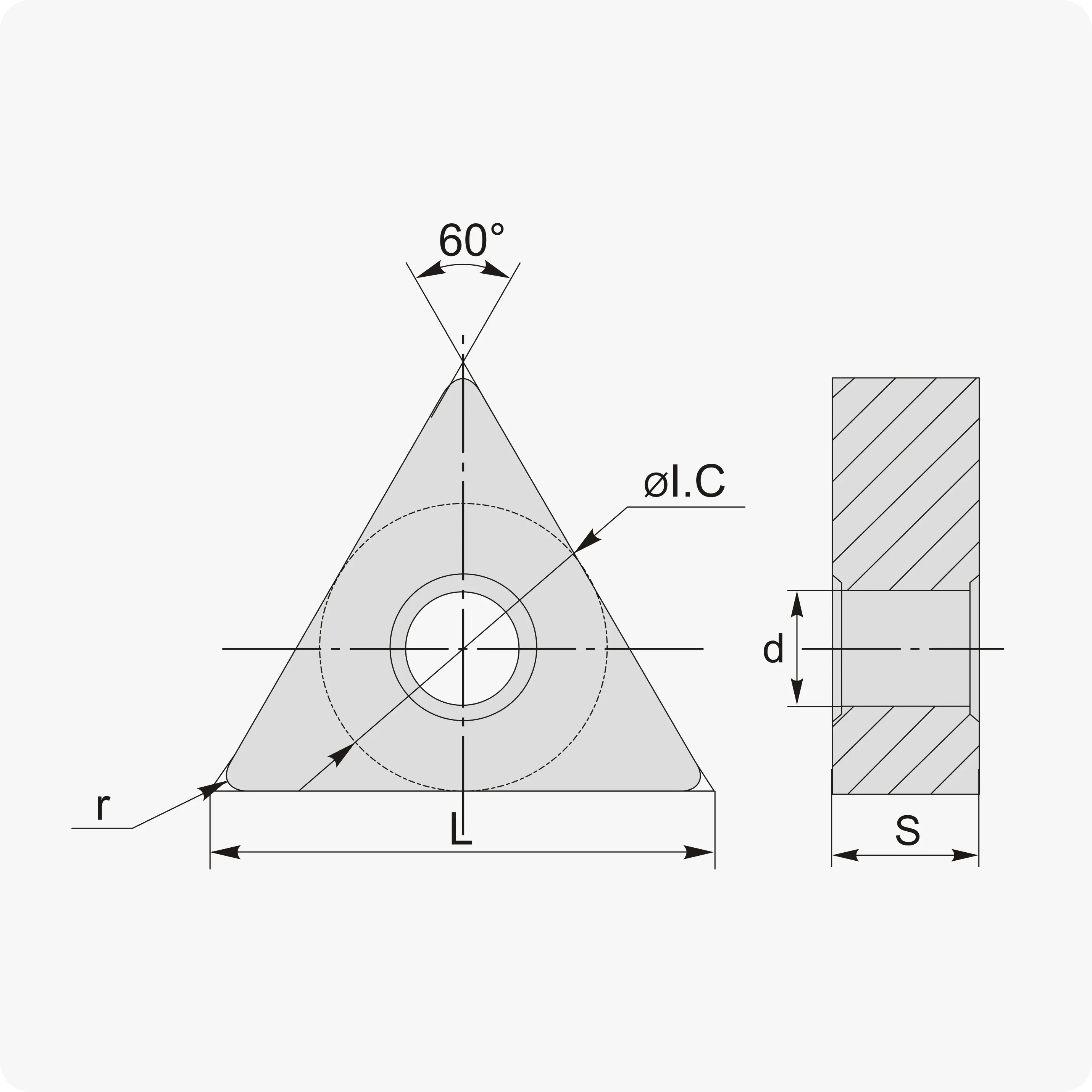

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SSM (Super Finish / Суперчистовой) |
| Сплав | CX125M (Кермет по нержавеющей стали) |
Почему профессионалы выбирают серию Cutner CX125M?
- Качество как после полировки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что часто исключает необходимость в последующем шлифовании деталей из нержавейки.
- Работа без «нароста»: Кермет не вступает в химическую реакцию с обрабатываемым металлом, что предотвращает образование нароста на кромке — главной причины брака при обработке нержавеющей стали.
- 6 полноценных кромок: Двусторонняя треугольная пластина обеспечивает надежную экономию бюджета при сохранении премиального качества реза.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях деталей.
Обрабатываемые материалы (ISO):
- M (Нержавеющая сталь): Основное применение — чистовая обработка аустенитных и мартенситных марок (AISI 304, 316, 12Х18Н10Т).
- P (Сталь): Углеродистые и легированные стали при чистовых режимах.
- S (Жаропрочные сплавы): Чистовая отделка сплавов на основе никеля и титана.
