TNMG160408-CSR CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Черновая |
|
9,525 | 4,76 | 0,8 | CX130P | TN..1604.. | CVD | P | 2,00-6,50 | 0,20-0,60 |
Пластина TNMG160408-CSR CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для получистовой и чистовой обработки сталей. Популярный 16-й габарит в сочетании с треугольной формой (TNMG) обеспечивает отличную жесткость закрепления и гарантирует наличие 6 рабочих кромок на одной пластине.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе «станок-инструмент-деталь», сохраняя ключевое преимущество керметов — безупречное качество поверхности и высокую точность размеров.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию и термическим нагрузкам по сравнению со сверхтвердыми сериями. Сплав химически инертен, что исключает налипание металла на кромку и гарантирует стабильный блеск детали.
- Стружколом CSR (Clean Semi-Rough): Специализированная получистовая геометрия. Спроектирована для эффективного контроля стружки при чуть больших глубинах резания и подачах, чем у чистовых серий. CSR-геометрия обеспечивает стабильный процесс обработки, предотвращая повреждение поверхности детали стружкой.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную механическую прочность вершины пластины. Это позволяет работать на более высоких режимах без риска быстрого износа кромки, сохраняя при этом требуемую чистоту поверхности и увеличивая ресурс инструмента.
- Высокая экономичность: 6 полноценных рабочих кромок на одной пластине обеспечивают максимально выгодную себестоимость одного прохода при сохранении высокого качества реза.
Технические характеристики TNMG 160408-CSR:

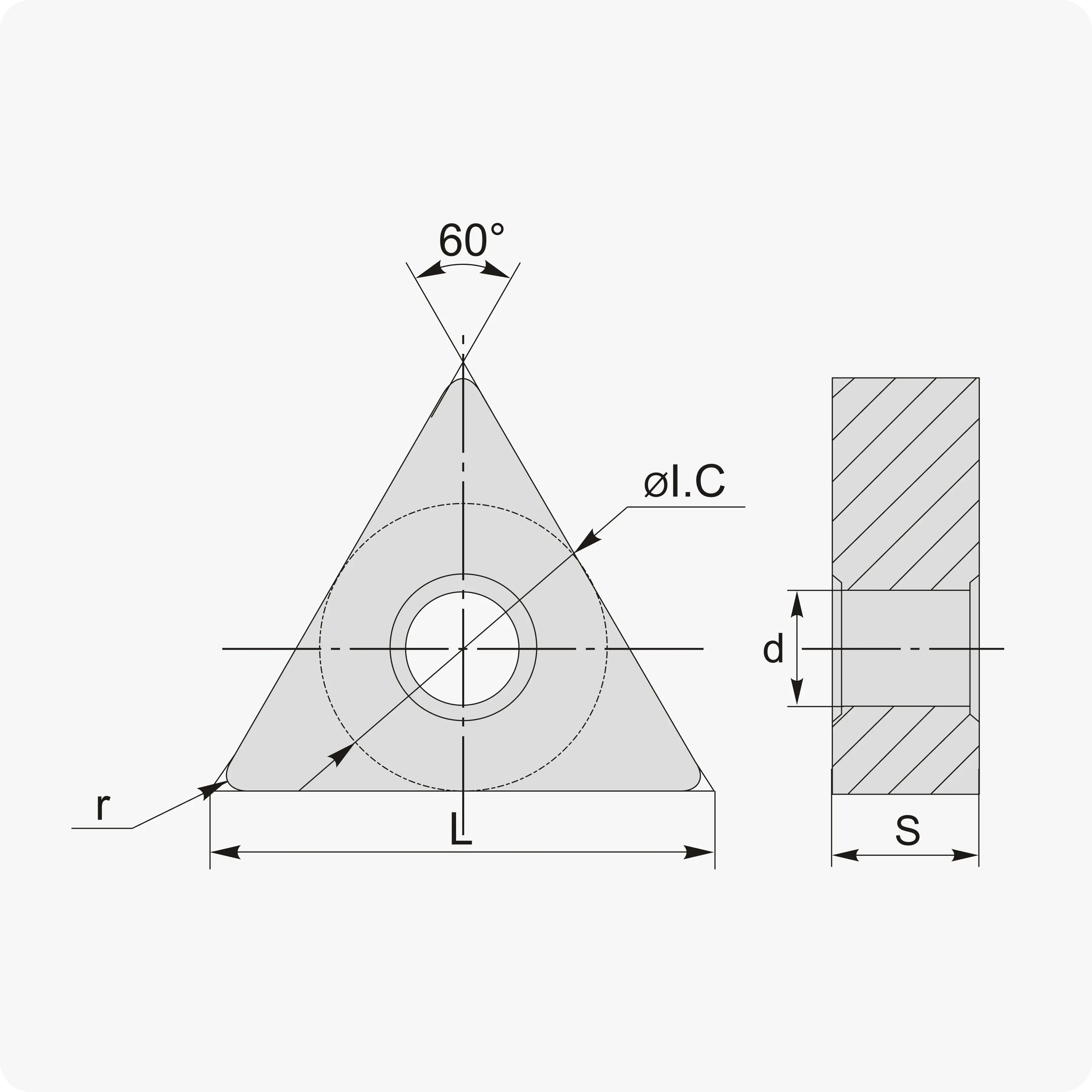

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный) |
| Тип стружколома | CSR (Clean Semi-Rough / Получистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в работе: В отличие от хрупких марок кермета, серия CX130P менее чувствительна к ударным нагрузкам, снижая риск внезапного скола инструмента при прерывистом резании.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании деталей.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой коррекции на износ.
- 6 полноценных кромок: Двусторонняя треугольная пластина — оптимальное решение для снижения инструментальных затрат при сохранении высокого качества обработки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Получистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
