TNMG160408-CSF CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,8 | CX130P | TN..1604.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина TNMG160408-CSF CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для качественной чистовой обработки сталей. Треугольная форма (TNMG) обеспечивает отличный баланс между жесткостью закрепления и экономичностью: наличие 6 рабочих кромок на одной пластине позволяет существенно снизить затраты на инструмент.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе «станок-инструмент-деталь», сохраняя ключевое преимущество керметов — безупречное качество поверхности.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию и термическим нагрузкам по сравнению со сверхтвердыми сериями. Сплав химически инертен, что исключает налипание металла на кромку и гарантирует стабильный блеск детали.
- Стружколом CSF (Clean Super-Finish): Специализированная прецизионная геометрия для чистовых операций. Обеспечивает мягкое резание с низким усилием и стабильный контроль стружки на малых глубинах резания, предотвращая повреждение обработанной поверхности.
- Усиленный радиус 0.8 мм: Позволяет увеличить подачу (f) без существенного ухудшения шероховатости. Такая вершина обладает повышенной механической прочностью, что делает процесс обработки более стабильным и предсказуемым в серийном производстве.
- Высокая экономичность: 6 полноценных рабочих кромок на одной пластине обеспечивают выгодную себестоимость одного прохода при сохранении премиального качества реза.

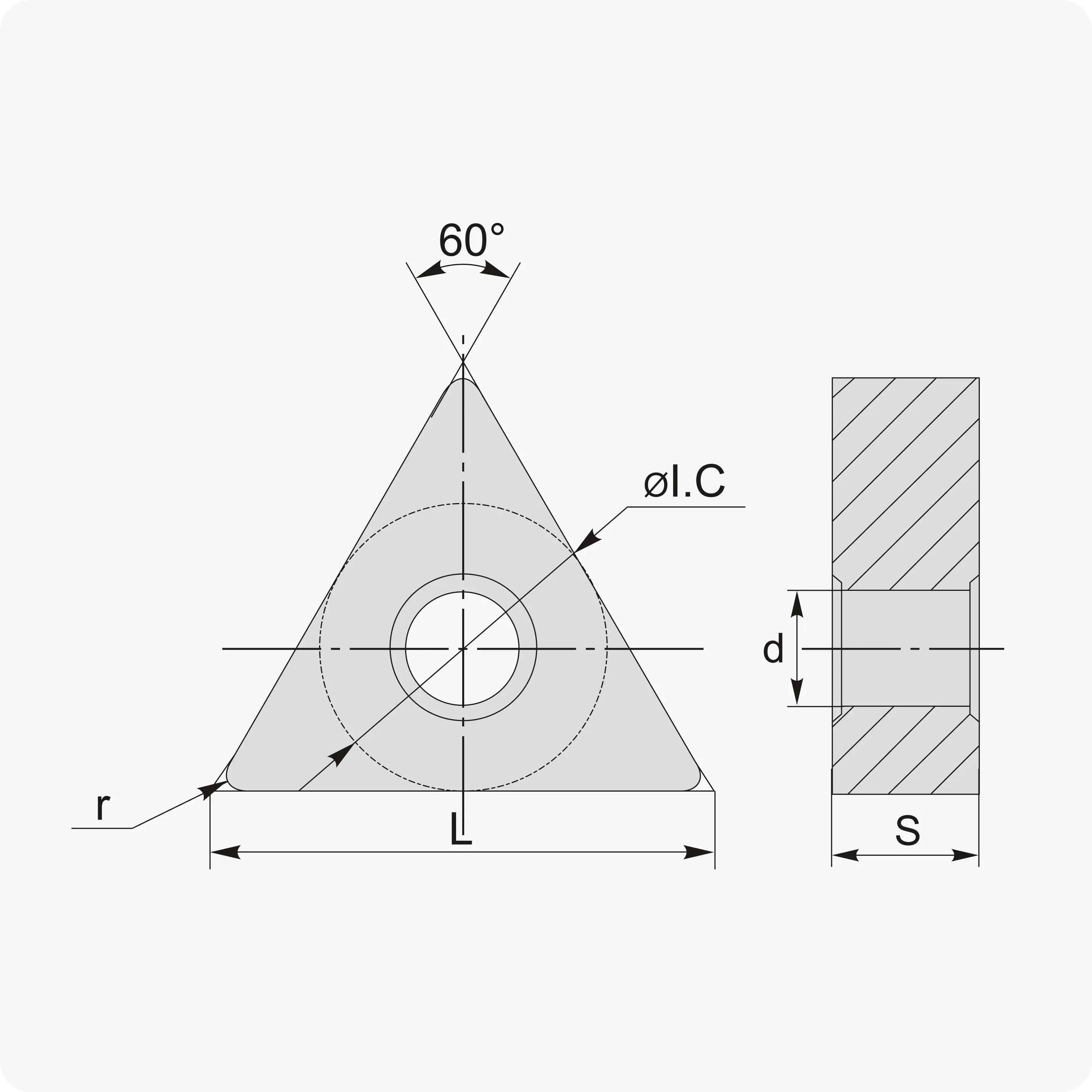

Технические характеристики TNMG 160408-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Clean Super-Finish / Суперчистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: В отличие от хрупких марок кермета, серия CX130P менее чувствительна к ударным нагрузкам, снижая риск внезапного скола инструмента.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой коррекции на износ.
- 6 полноценных кромок: Двусторонняя треугольная пластина — оптимальное решение для снижения инструментальных затрат при сохранении высокого качества обработки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
