TNMG160408-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,8 | CX120P | TN..1604.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина TNMG160408-CSF CX120P от бренда Cutner — это прецизионный инструмент из металлокерамики (кермета), предназначенный для высококачественной чистовой обработки сталей. Треугольная форма (TNMG) обеспечивает оптимальный баланс между жесткостью закрепления и экономичностью: наличие 6 рабочих кромок на одной пластине позволяет существенно снизить затраты на инструмент.
Сплав CX120P в паре с чистовой геометрией CSF позволяет достигать зеркального блеска поверхности, исключая налипание материала на кромку.
Технологические преимущества:
- Кермет серии CX120P: Специальный износостойкий сплав для скоростного точения сталей (P). Обладает исключительной химической инертностью и твердостью. Это предотвращает образование нароста на кромке, гарантируя стабильную шероховатость и точность размеров на протяжении всего срока службы пластины.
- Стружколом CSF (Clean Super-Finish): Специализированная геометрия для финишных операций. Спроектирована для обеспечения мягкого реза и стабильного дробления стружки. CSF-геометрия эффективно снижает нагрузку на шпиндель станка, что особенно важно при чистовой обработке.
- Усиленный радиус 0.8 мм: Позволяет увеличить подачу (f) без потери качества поверхности. Такая вершина обладает повышенной прочностью кромки, что делает процесс обработки более стабильным и предсказуемым в серийном производстве.
- Экономичность: 6 рабочих кромок на одной пластине обеспечивают выгодную себестоимость одного прохода при сохранении премиального качества реза.

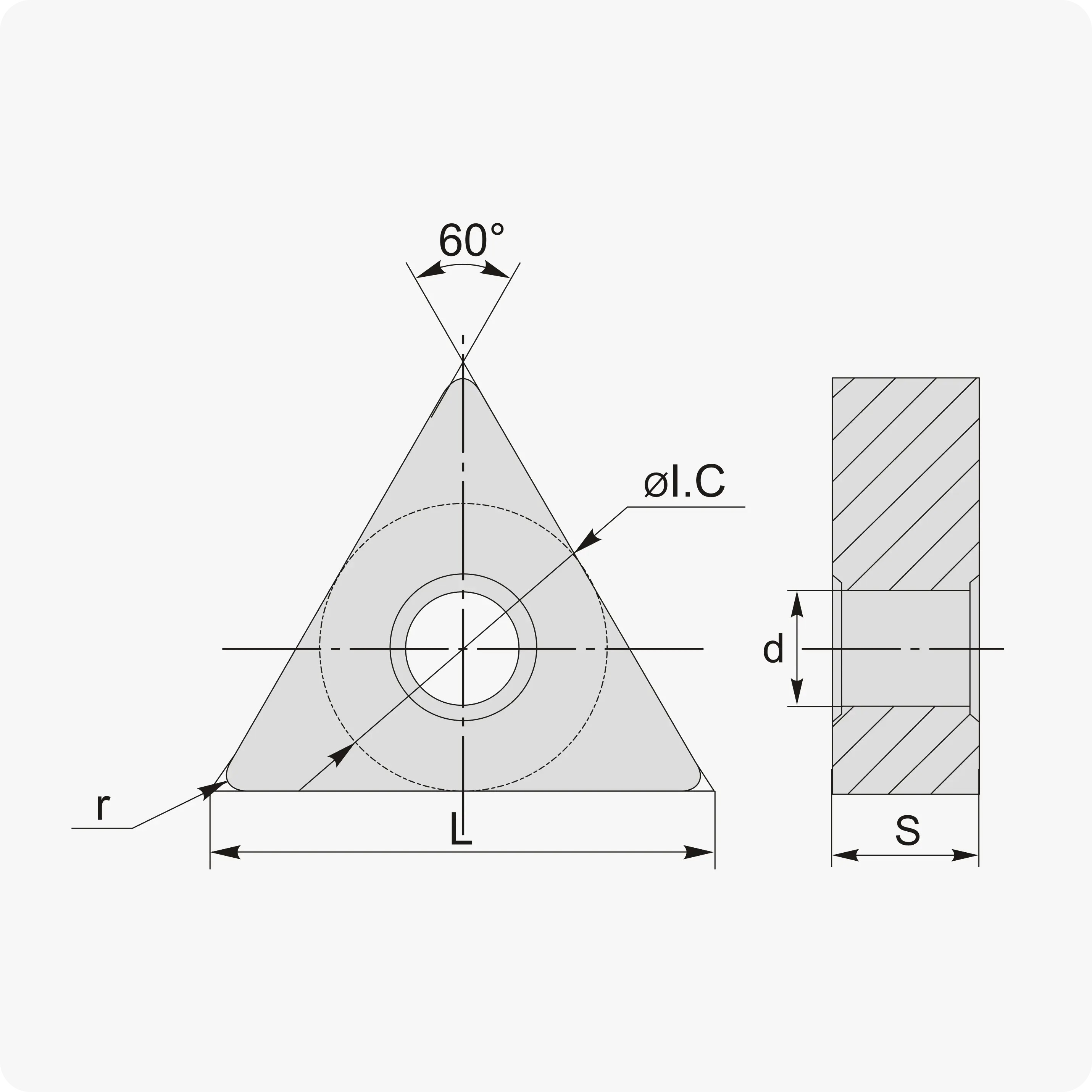

Технические характеристики TNMG 160408-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Clean Super-Finish / Суперчистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Замена шлифованию: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую позволяет исключить финишную операцию шлифования.
- Работа на высоких скоростях: Сплав CX120P позволяет работать на скоростях (Vc), значительно превышающих возможности стандартных твердых сплавов с покрытием.
- Стабильность размеров: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях деталей.
- 6 полноценных кромок: Двусторонняя треугольная пластина — проверенное временем решение для оптимизации инструментального бюджета.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
