TNMG160404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,4 | CX120P | TN..1604.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина TNMG160404-CSF CX120P от бренда Cutner — это прецизионный инструмент из металлокерамики (кермета), предназначенный для финишной и суперчистовой обработки сталей. Треугольная форма (TNMG) обеспечивает отличный баланс между жесткостью и экономичностью: наличие 6 рабочих кромок на одной пластине позволяет существенно снизить затраты на инструмент.
Использование премиального кермета CX120P в паре с чистовой геометрией CSF позволяет достигать эталонного качества поверхности, зачастую исключая необходимость в последующем шлифовании детали.
Технологические преимущества:
- Кермет серии CX120P: Специальный износостойкий сплав для высокоскоростного точения сталей (P). Обладает исключительной твердостью и химической инертностью. Материал заготовки не налипает на режущую кромку, что гарантирует стабильный «зеркальный» блеск поверхности и высокую точность размеров.
- Стружколом CSF (Clean Super-Finish): Специализированная чистовая геометрия. Спроектирована для обеспечения максимально мягкого реза и стабильного контроля стружки на малых подачах и глубинах резания. CSF-геометрия минимизирует риск возникновения вибраций при обработке тонкостенных деталей.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальную составляющую силы резания. Это критически важно при финишной обработке нежестких заготовок или длинных валов малого диаметра, так как позволяет избежать «отжима» инструмента и обеспечить высокую точность геометрии.
- Экономичность: 6 рабочих кромок на одной пластине обеспечивают выгодную себестоимость одного прохода при сохранении премиального качества реза.
Технические характеристики TNMG 160404-CSF:

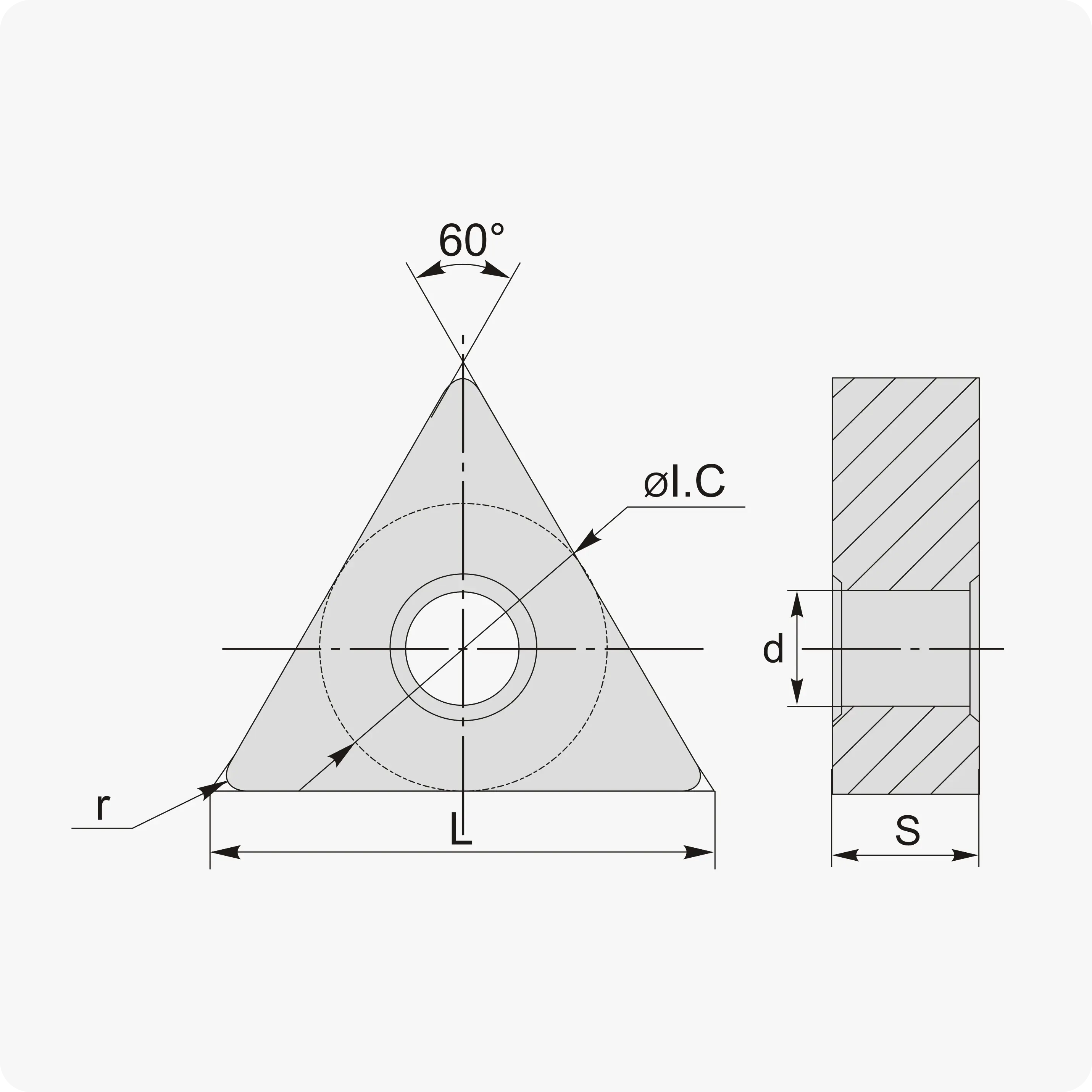

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 16 |
| Длина грани (L) | 16.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSF (Clean Super-Finish / Суперчистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Качество поверхности: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что делает деталь визуально и технически безупречной.
- Высокая производительность: Сплав CX120P позволяет работать на скоростях резания (Vc), значительно превышающих возможности обычных твердых сплавов.
- Стабильность размеров: Кермет крайне медленно изнашивается по задней грани, что обеспечивает идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 6 полноценных кромок: Двусторонняя треугольная пластина — проверенное временем решение для оптимизации инструментального бюджета.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
