TNMG110308-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
6,35 | 3,18 | 0,8 | CX130P | TN..1103.. | CVD | P | 0,80-2,00 | 0,15-0,40 |
Пластина TNMG110308-CSM CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для качественной чистовой обработки сталей. Компактный 11-й габарит в сочетании с треугольной формой (TNMG) обеспечивает отличную жесткость при работе с малогабаритными деталями и гарантирует наличие 6 рабочих кромок на одной пластине.
Сплав CX130P обладает повышенной прочностью кромки, что позволяет уверенно работать даже при наличии легких вибраций в системе «станок-инструмент-деталь», сохраняя ключевое преимущество керметов — эталонное качество поверхности.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию и термическим нагрузкам по сравнению со сверхтвердыми сериями. Сплав химически инертен, что исключает налипание металла на кромку и гарантирует стабильный «зеркальный» блеск детали.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного контроля стружки в широком диапазоне режимов. CSM-геометрия эффективно снижает силы резания, предотвращая возникновение вибраций.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную механическую прочность вершины пластины. Это позволяет работать на более высоких подачах (f) без риска быстрого износа кромки, сохраняя при этом требуемую чистоту поверхности и увеличивая ресурс инструмента.
- Высокая экономичность: Использование 6 рабочих кромок на одной пластине позволяет существенно снизить себестоимость обработки по сравнению с односторонними пластинами.
Технические характеристики TNMG 110308-CSM:
Параметры по стандарту ISO для настройки ЧПУ:

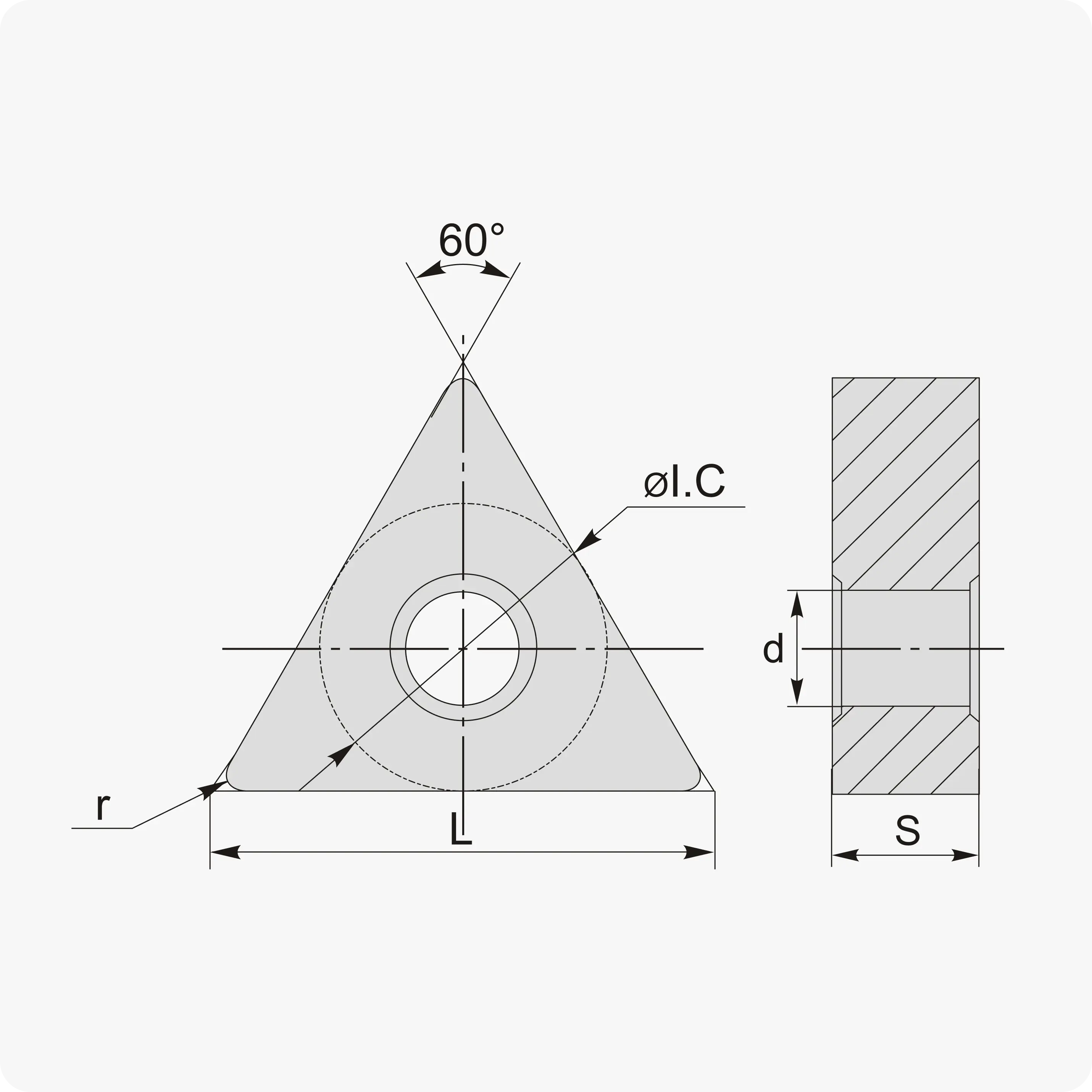

| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 11 |
| Длина грани (L) | 11.0 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 6.35 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Clean Semi-Finish / Чистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в работе: В отличие от хрупких марок кермета, серия CX130P менее чувствительна к ударным нагрузкам, снижая риск внезапного скола инструмента при прерывистом резании.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании деталей.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой коррекции на износ.
- 6 полноценных кромок: Двусторонняя треугольная пластина — оптимальное решение для снижения инструментальных затрат при сохранении высокого качества обработки.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Чистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
- P
