TNMG110308-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
6,35 | 3,18 | 0,8 | CX120P | TN..1103.. | CVD | P | 0,80-2,00 | 0,15-0,40 |
Пластина TNMG110308-CSM CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для финишной и чистовой обработки сталей. Компактный 11-й габарит в сочетании с треугольной формой (TNMG) обеспечивает отличную жесткость при работе с деталями малого диаметра и гарантирует наличие 6 рабочих кромок на одной пластине.
Сплав CX120P в паре с геометрией CSM позволяет работать на повышенных скоростях резания, достигая безупречного качества поверхности и стабильности размеров.
Технологические преимущества:
- Кермет серии CX120P (Steel Expert): Премиальный износостойкий сплав для скоростного точения сталей (P). Обладает экстремальной химической инертностью, что полностью исключает налипание заготовки на режущую кромку. Это предотвращает появление заусенцев и гарантирует стабильную минимальную шероховатость («эффект зеркала»).
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного контроля стружки в широком диапазоне режимов. CSM-геометрия эффективно снижает силы резания, что предотвращает возникновение вибраций.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную прочность вершины пластины по сравнению с радиусом 0.4 мм. Это позволяет работать на более высоких подачах (f) без риска быстрого износа кромки, сохраняя при этом требуемую чистоту поверхности.
- Высокая экономичность: Использование 6 рабочих кромок на одной пластине позволяет существенно снизить себестоимость обработки по сравнению с односторонними или ромбовидными пластинами.
Технические характеристики TNMG 110308-CSM:

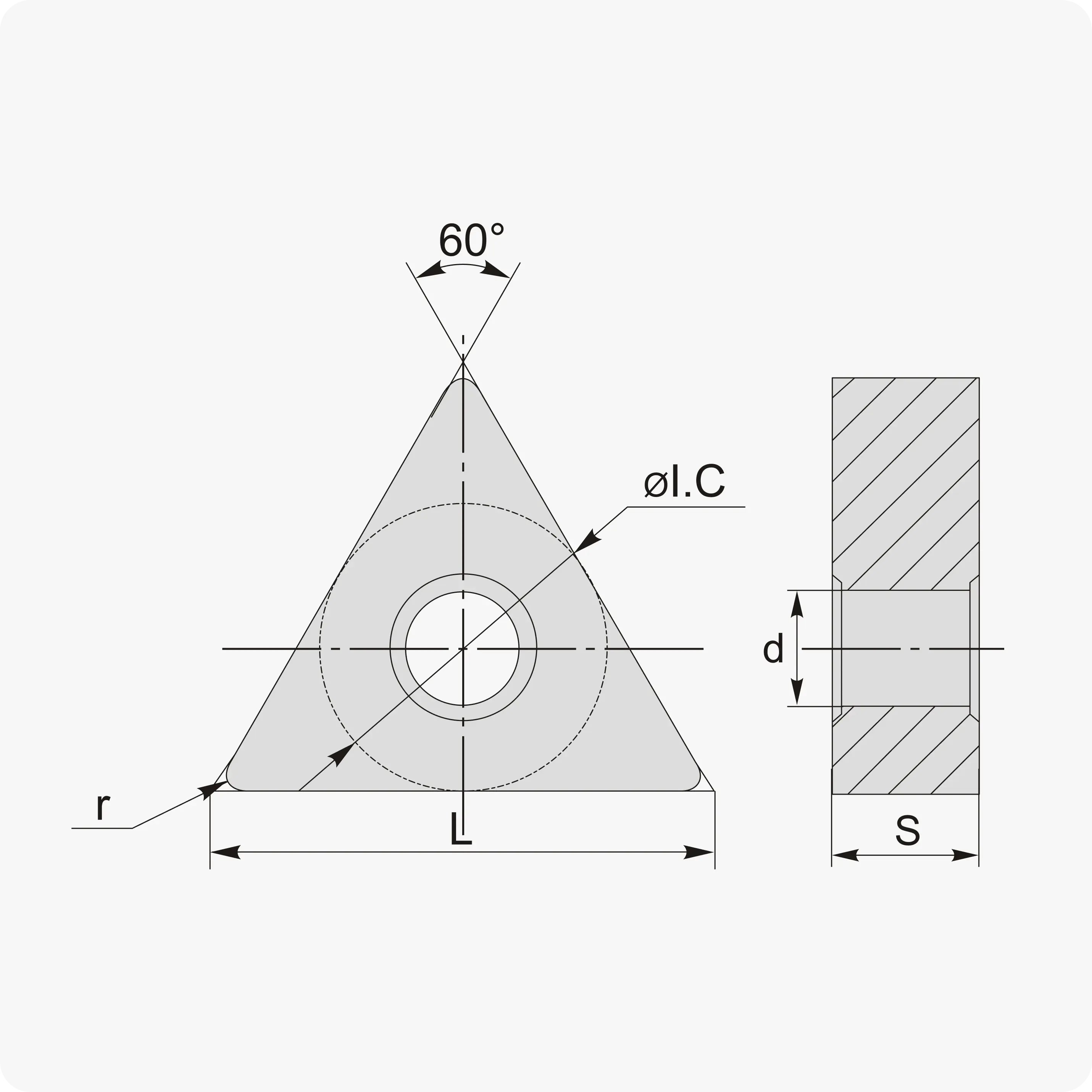

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Треугольник (T) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 11 |
| Длина грани (L) | 11.0 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 6.35 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Clean Semi-Finish / Чистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Замена шлифованию: Свойства кермета позволяют достигать такой чистоты поверхности (Ra), которая зачастую исключает необходимость последующей шлифовки.
- Работа на высоких скоростях: Сплав CX120P сохраняет твердость при высоких температурах, что позволяет работать на скоростях (Vc), недоступных для обычных твердых сплавов.
- Стабильность в серии: Кермет крайне медленно изнашивается по задней грани, обеспечивая идеальную повторяемость размеров в больших партиях деталей.
- 6 полноценных кромок: Двусторонняя треугольная пластина — проверенный способ оптимизации инструментального бюджета без потери качества.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Чистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка деталей из высокопрочного чугуна (ВЧ).
