SNMG120404-SSM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX125M | SN..1204.. | CVD | M | 0,80-3,50 | 0,08-0,40 |
Пластина SNMG120404-SSM CX125M от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета), оптимизированный для суперчистовой и отделочной обработки нержавеющих и легированных сталей. Квадратная форма (SNMG) делает эту пластину эталоном экономичности: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Сплав CX125M практически исключает налипание материала на кромку, что в сочетании с острой геометрией SSM позволяет достигать зеркального блеска поверхности и строгого соблюдения допусков.
Технологические преимущества:
- Кермет серии CX125M (Stainless Steel Expert): Специализированная марка кермета с повышенной стойкостью к адгезионному износу. Химическая инертность материала предотвращает налипание вязкой нержавеющей стали на кромку, что исключает появление заусенцев и гарантирует стабильно высокое качество поверхности.
- Стружколом SSM (Super Semi-Finish / Finish): Прецизионная чистовая геометрия. Спроектирована для обеспечения максимально мягкого реза и стабильного дробления стружки на малых глубинах резания. SSM-геометрия эффективно снижает силы резания, предотвращая вибрации при обработке тонкостенных деталей.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальную составляющую силы резания. Это критически важно при обработке нежестких заготовок или длинных валов, так как позволяет избежать «отжима» инструмента и обеспечить высокую точность геометрических параметров.
- Максимальная экономичность: Наличие 8-ми рабочих кромок позволяет вдвое снизить затраты на инструмент в пересчете на одну готовую деталь по сравнению с пластинами формы DNMG или CNMG.

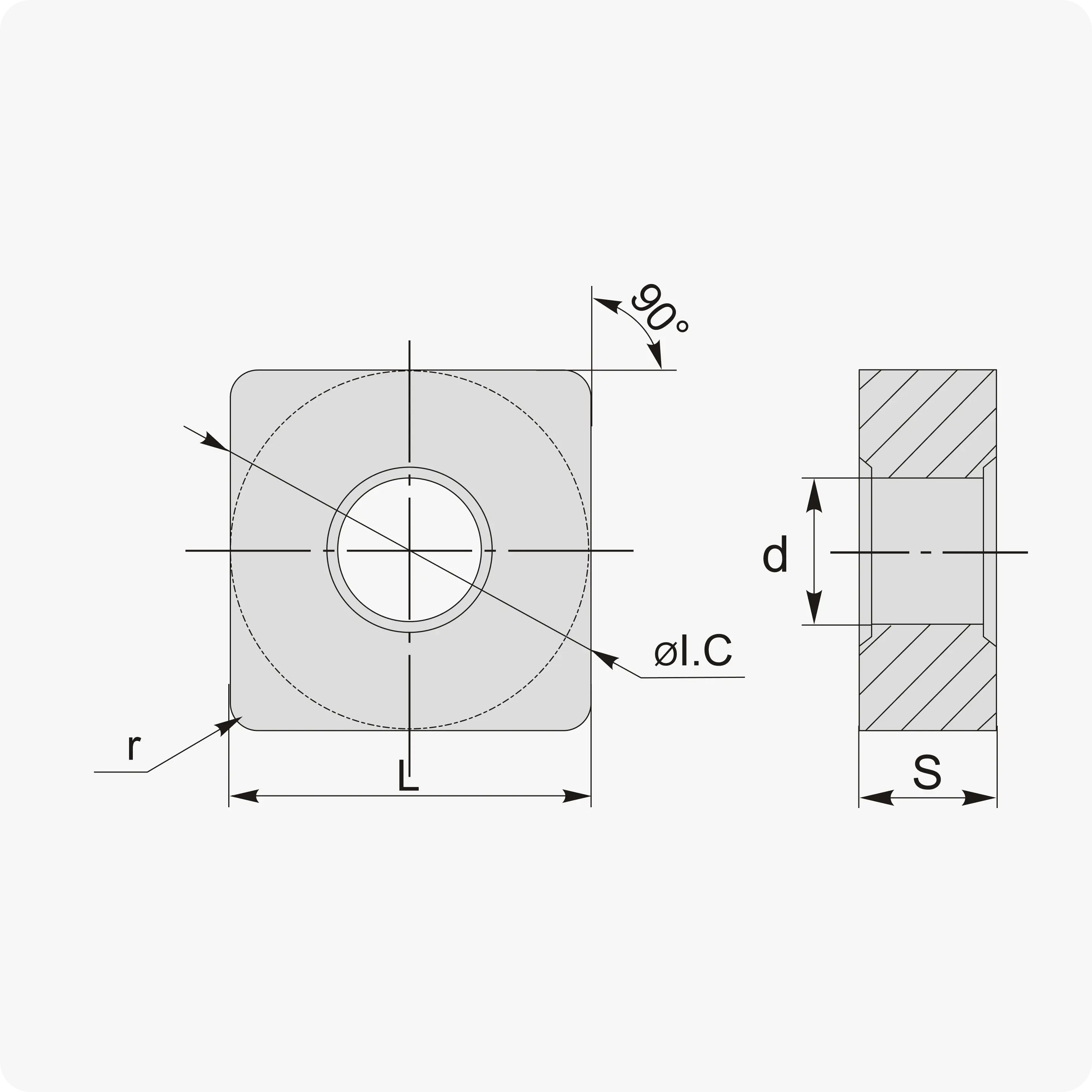

Технические характеристики SNMG 120404-SSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 12 |
| Длина грани (L) | 12.7 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | SSM (Super Finish / Суперчистовой) |
| Сплав | CX125M (Кермет по нержавеющей стали) |
Почему профессионалы выбирают серию Cutner CX125M?
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании деталей из нержавейки.
- Работа без налипания: В отличие от твердых сплавов, кермет не вступает в химическую реакцию с обрабатываемым металлом, что предотвращает образование нароста на кромке.
- 8 полноценных кромок: Двусторонняя квадратная пластина обеспечивает двойную экономию бюджета на инструмент при сохранении премиального качества реза.
- Стабильность размеров: Минимальный износ вершины гарантирует идеальную повторяемость размеров в больших партиях без частой подналадки станка.
Обрабатываемые материалы (ISO):
- M (Нержавеющая сталь): Основное применение — финишная обработка аустенитных, ферритных и мартенситных марок.
- P (Сталь): Углеродистые и легированные стали при чистовых режимах.
- S (Жаропрочные сплавы): Чистовая обработка сплавов на основе никеля и титана.
- M
