SNMG120404-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX130P | SN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина SNMG120404-CSM CX130P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для чистовой и суперчистовой обработки сталей. Квадратная форма (SNMG) обеспечивает инструменту исключительную экономическую выгоду: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Сплав CX130P обладает повышенной прочностью кромки, что в сочетании с острой геометрией CSM позволяет достигать безупречного качества поверхности даже в условиях легкого прерывистого резания или при обработке деталей с тонкими стенками.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию и термическим шокам по сравнению с более твердыми сериями. Сплав сохраняет ключевое преимущество керметов — химическую инертность, что исключает налипание металла на кромку и гарантирует стабильный блеск детали.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного дробления стружки в широком диапазоне подач. Идеально подходит как для непрерывного, так и для прерывистого чистового точения.
- Радиус 0.4 мм: Минимизирует радиальные силы резания. Это критически важно при обработке нежестких заготовок или длинных валов, так как позволяет избежать вибраций и «отжима» инструмента, гарантируя высокую точность геометрических параметров.
- Максимальная экономичность: Наличие 8-ми рабочих кромок позволяет вдвое снизить затраты на инструмент в пересчете на одну готовую деталь по сравнению с пластинами формы DNMG или CNMG.

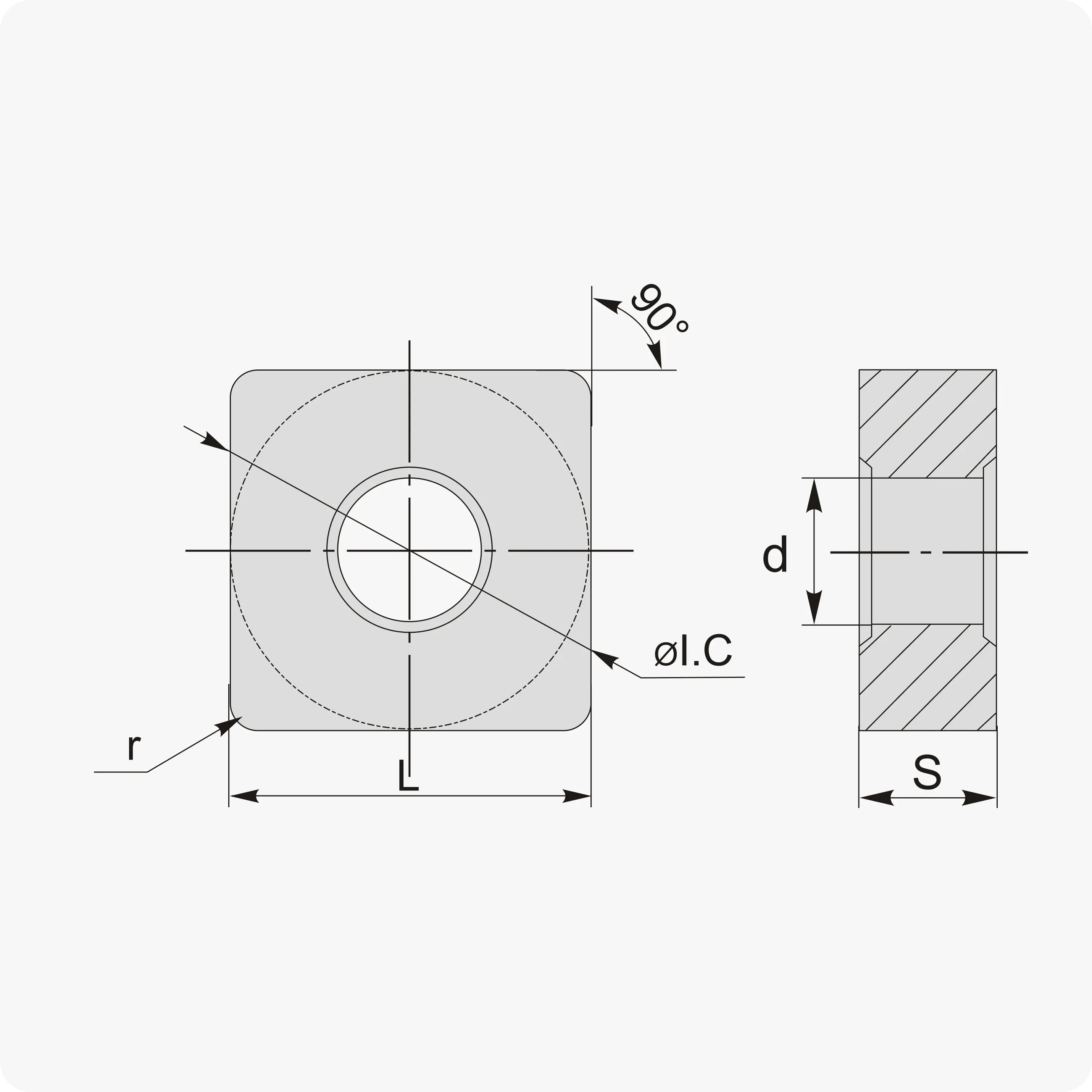

Технические характеристики SNMG 120404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 12 |
| Длина грани (L) | 12.7 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Clean Finish / Чистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: В отличие от сверхтвердых марок кермета, CX130P менее чувствителен к ударным нагрузкам и вибрациям.
- Эффект «зеркала»: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что зачастую исключает необходимость в последующем шлифовании.
- Высокая производительность: Сплав позволяет работать на скоростях резания (Vc), значительно превышающих возможности твердых сплавов.
- 8 полноценных кромок: Двусторонняя квадратная пластина обеспечивает двойную экономию бюджета на инструмент при сохранении премиального качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные стали (основное применение).
- M (Нержавеющая сталь): Чистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Финишная обработка высокопрочного чугуна (ВЧ).
