SNMG120404-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX120P | SN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина SNMG120404-CSM CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для финишных и суперчистовых операций по сталям. Квадратная форма (SNMG) делает эту пластину эталоном экономичности: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Использование премиального кермета CX120P в сочетании с чистовой геометрией CSM позволяет достигать безупречного качества поверхности, сопоставимого с результатами шлифования.
Технологические преимущества:
- Кермет серии CX120P: Специальный сплав для высокоскоростного точения сталей (P). Обладает экстремальной химической инертностью, что полностью исключает налипание материала на режущую кромку (образование нароста). Это обеспечивает стабильный зеркальный блеск поверхности и долгий срок службы инструмента.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного дробления стружки в широком диапазоне подач. Идеально подходит как для непрерывного, так и для прерывистого чистового точения.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальные силы резания. Это критически важно при обработке тонкостенных деталей или длинных валов малого диаметра, так как позволяет избежать вибраций и «отжима» инструмента, гарантируя точность геометрии.
- Максимальная экономичность: Наличие 8-ми рабочих кромок позволяет вдвое снизить затраты на инструмент в пересчете на одну готовую деталь по сравнению с пластинами формы DNMG или CNMG.
Технические характеристики SNMG 120404-CSM:

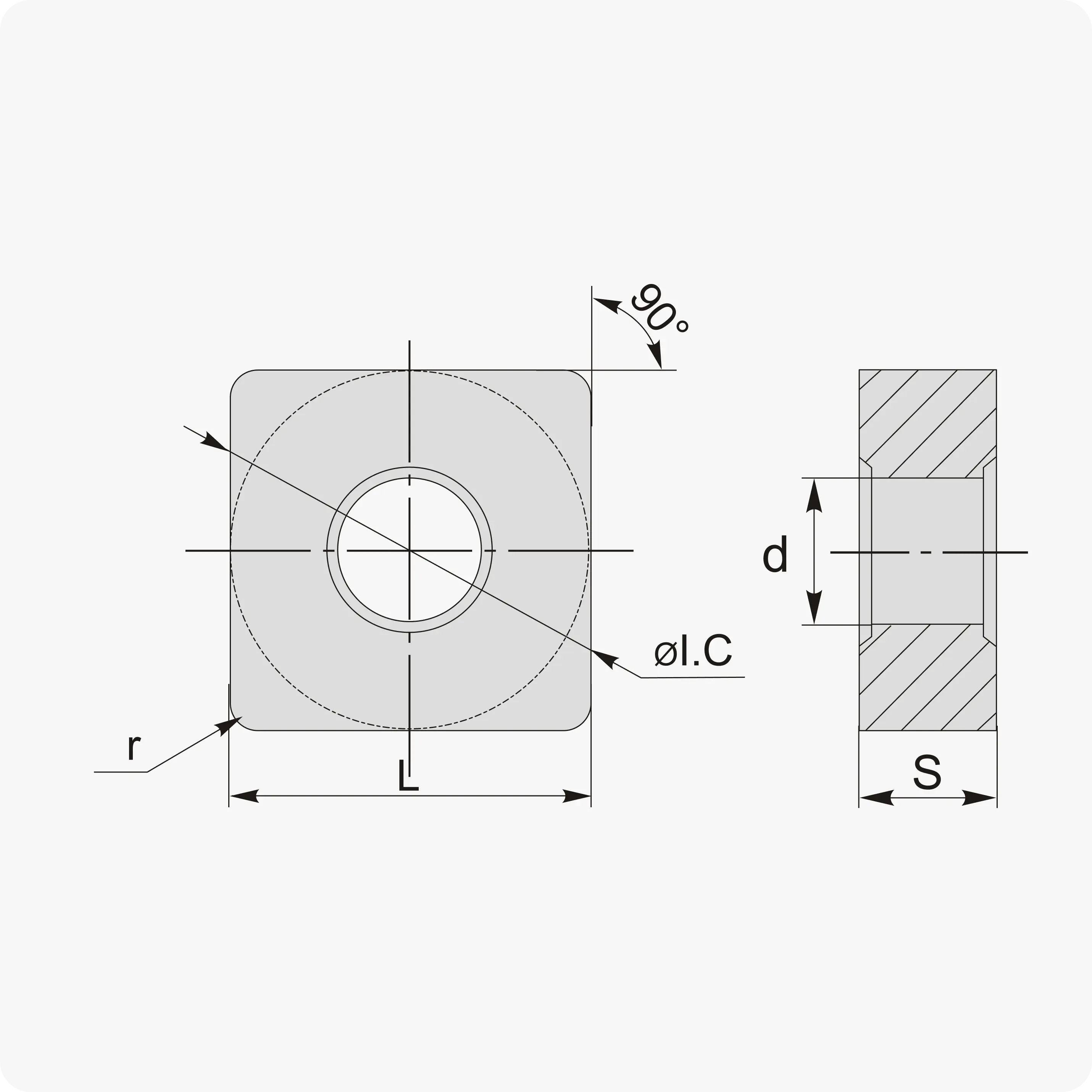

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 12 |
| Длина грани (L) | 12.7 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Clean Finish / Чистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Поверхность как после полировки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что часто исключает необходимость в последующем шлифовании.
- Высокая производительность: Сплав CX120P позволяет работать на значительно более высоких скоростях резания (Vc), чем обычные твердые сплавы.
- Стабильность размеров: Минимальный износ вершины кермета гарантирует идеальную повторяемость размеров в больших партиях без постоянной подналадки станка.
- 8 полноценных кромок: Двусторонняя квадратная пластина обеспечивает двойную экономию бюджета на инструмент при сохранении высочайшего качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка высокопрочного чугуна (ВЧ).
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
- P
