SNMG090308-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 3,18 | 0,8 | CX130P | SN..0903.. | CVD | P | 0,80-2,00 | 0,15-0,40 |
Пластина SNMG090308-CSM CX130P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для чистовой и суперчистовой обработки сталей. Квадратная форма (SNMG) делает эту пластину эталоном экономической эффективности: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Сплав CX130P обладает повышенной прочностью кромки, что в сочетании с усиленным радиусом 0.8 мм позволяет уверенно работать на чистовых режимах даже при наличии легкого прерывистого резания или нестабильности заготовки.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию и термическим шокам по сравнению с более твердыми марками. При этом сплав сохраняет ключевое преимущество керметов — отсутствие налипания материала на кромку, что гарантирует стабильный блеск детали.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного дробления стружки в широком диапазоне подач. CSM эффективно справляется с отводом стружки как при непрерывном, так и при прерывистом точении.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную прочность вершины пластины и позволяет работать на более высоких подачах (f) без существенного роста шероховатости. Такая вершина более долговечна и устойчива к механическим нагрузкам.
- Максимальная экономичность: 8 рабочих кромок на одной пластине позволяют вдвое снизить затраты на инструмент в пересчете на одну деталь по сравнению со стандартными ромбовидными пластинами (DNMG/CNMG).
Технические характеристики SNMG 090308-CSM:
Параметры по стандарту ISO для настройки ЧПУ:

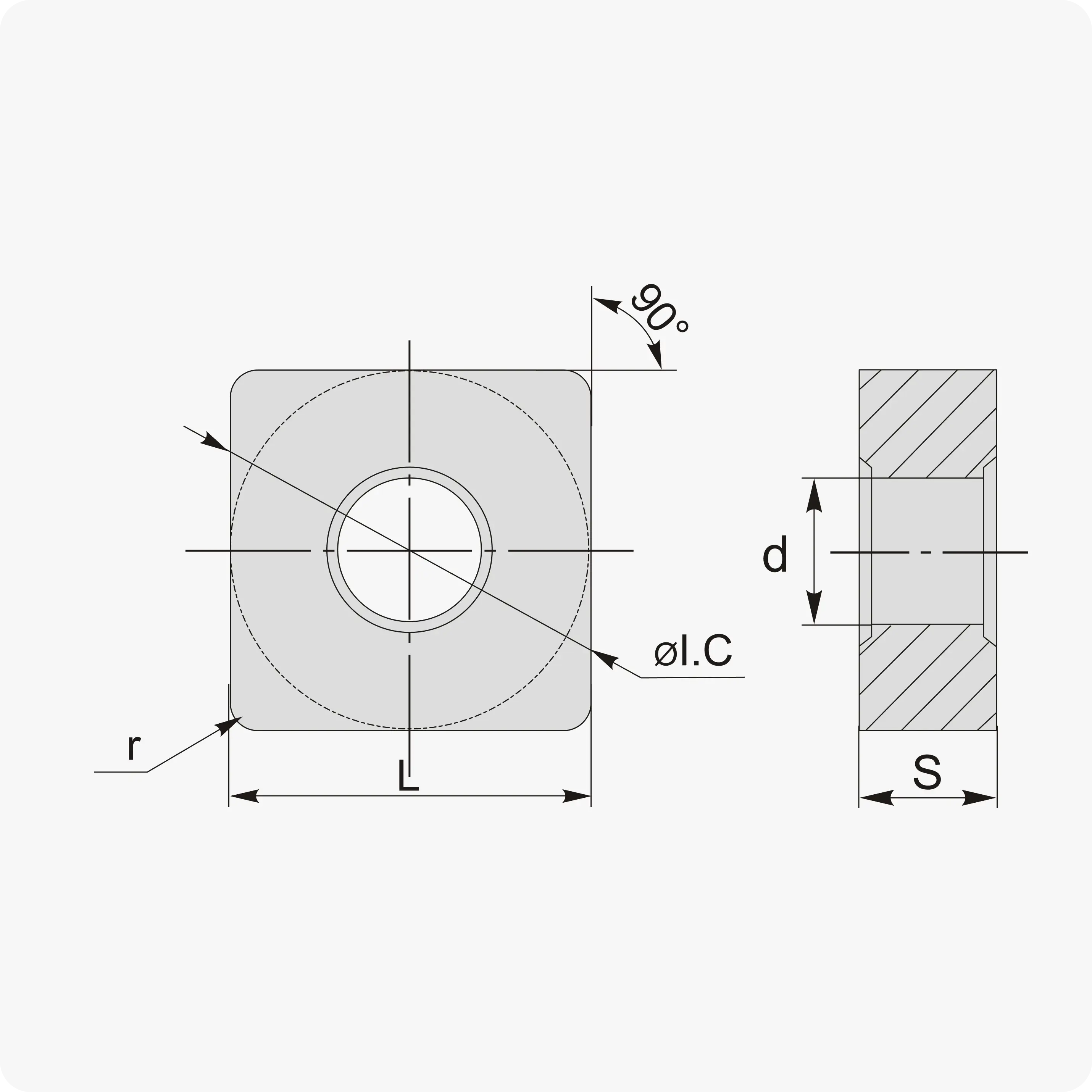

| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 09 |
| Длина грани (L) | 9.525 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Clean Finish / Чистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: Сплав CX130P прощает небольшие погрешности в жесткости системы «станок-деталь», снижая риск внезапного скола пластины.
- Эффект «зеркала»: Использование кермета обеспечивает чистоту поверхности, сопоставимую со шлифованием, что позволяет исключить лишние финишные операции.
- Высокая производительность: Сочетание свойств кермета и радиуса 0.8 мм позволяет увеличить скорость резания и подачу, сокращая время обработки детали.
- 8 полноценных кромок: Двусторонняя квадратная пластина обеспечивает двойную экономию бюджета на инструмент при сохранении премиального качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Чистовая обработка высокопрочного чугуна (ВЧ).
