SNMG090308-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 3,18 | 0,8 | CX120P | SN..0903.. | CVD | P | 0,80-2,00 | 0,15-0,40 |
Пластина SNMG090308-CSM CX120P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), созданный для чистовых и суперчистовых операций по сталям. Квадратная форма (SNMG) обеспечивает пластине исключительную экономическую выгоду: наличие 8 рабочих кромок позволяет радикально снизить затраты на инструмент в пересчете на одну деталь.
Использование премиального кермета CX120P в сочетании с усиленным радиусом 0.8 мм и геометрией CSM гарантирует получение поверхности «зеркального» качества при высокой стабильности размеров в серийном производстве.
Технологические преимущества:
- Кермет серии CX120P: Специальный сплав для высокоскоростного точения сталей (P). Обладает экстремальной химической инертностью, что полностью исключает налипание материала на режущую кромку. Это обеспечивает стабильный блеск детали и предотвращает преждевременный износ инструмента.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Спроектирована для обеспечения мягкого реза и стабильного дробления стружки. CSM эффективно работает в широком диапазоне режимов, обеспечивая чистоту поверхности даже при колебаниях припуска.
- Усиленный радиус 0.8 мм: Обеспечивает повышенную прочность режущей кромки по сравнению с радиусом 0.4 мм. Это позволяет увеличить подачу (f), сокращая время обработки детали, и делает инструмент более устойчивым к микросколам.
- Максимальная экономичность: 8 полноценных рабочих кромок на одной пластине — это лучшее предложение по себестоимости одного финишного прохода при сохранении премиального качества.
Технические характеристики SNMG 090308-CSM:
Параметры по стандарту ISO для настройки ЧПУ:

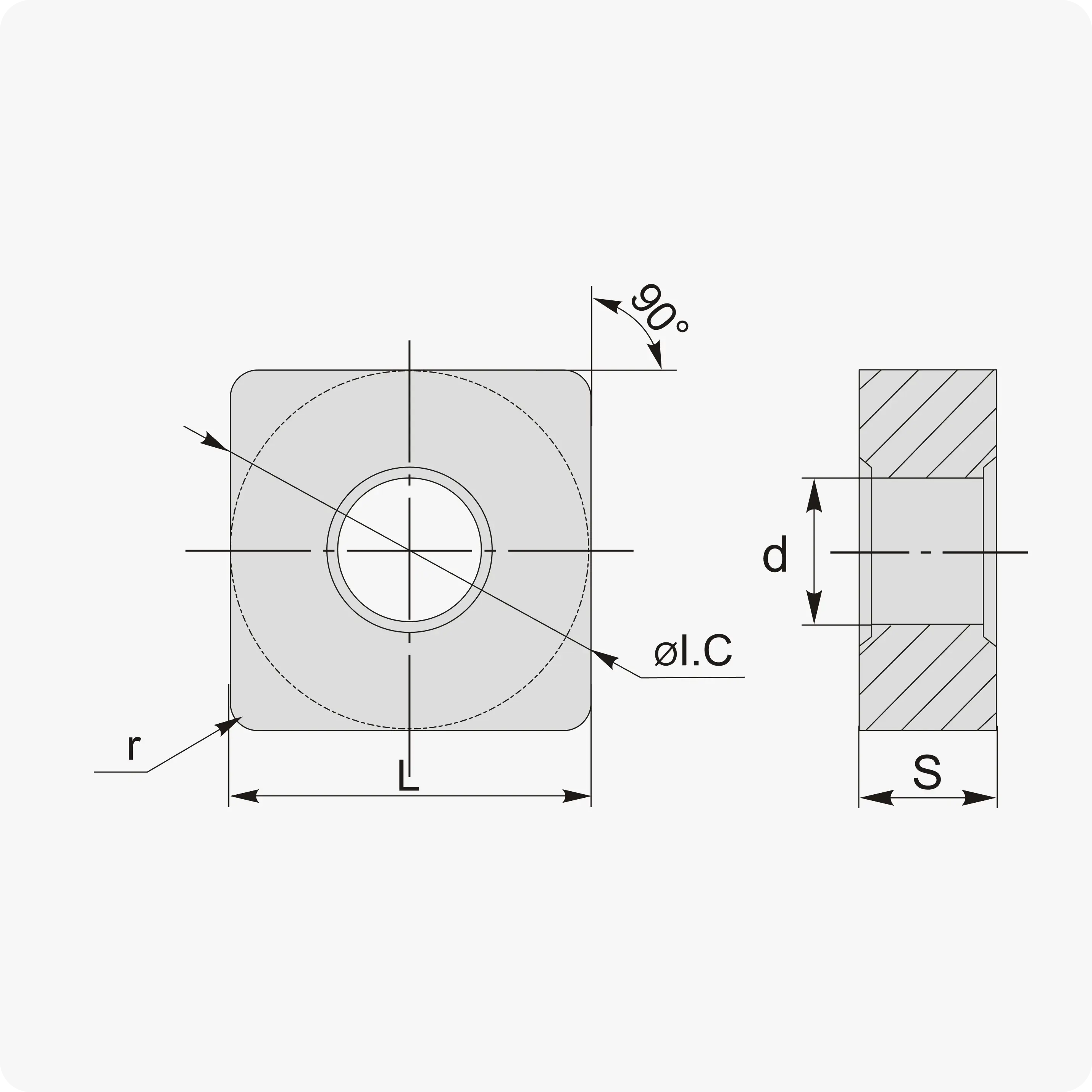

| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 09 |
| Длина грани (L) | 9.525 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Clean Finish / Чистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Качество как после шлифовки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что часто позволяет исключить последующие финишные операции.
- Высокая производительность: Сплав CX120P позволяет работать на значительно более высоких скоростях резания (Vc), чем обычные твердые сплавы.
- Стабильность в серии: Минимальный износ вершины кермета гарантирует идеальную повторяемость размеров в больших партиях без частой подналадки станка.
- 8 полноценных кромок: Двусторонняя квадратная пластина — это двойная экономия бюджета на инструмент при сохранении высочайшего качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного чугуна (ВЧ).
