SNMG090308-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,18 | 0,8 | CX120P | SN..0903.. | CVD | P | 1,50-6,50 | 0,20-0,60 |
Пластина SNMG090308-CSF CX120P от бренда Cutner — это высокоэффективный инструмент из металлокерамики (кермета), предназначенный для финишных и суперчистовых операций по сталям. Квадратная форма (SNMG) обеспечивает инструменту максимальную экономическую выгоду за счет наличия 8 режущих кромок на одной пластине.
Использование премиального сплава CX120P в сочетании с усиленной вершиной 0.8 мм делает эту пластину идеальным выбором для серийного производства, где требуется высокая производительность и стабильное качество поверхности «в размер».
Технологические преимущества:
- Кермет серии CX120P: Обладает исключительной твердостью и химической стабильностью при высоких температурах. Это предотвращает налипание материала (образование нароста) на режущую кромку, гарантируя безупречный блеск обработанной поверхности.
- Стружколом CSF (Clean Super Finish): Специализированная чистовая геометрия. Обеспечивает легкий и мягкий рез, эффективно дробя стружку даже при небольших глубинах резания, что исключает появление царапин на готовой детали.
- Усиленный радиус 0.8 мм: Позволяет работать на повышенных подачах (f), сокращая время машинной обработки. Вершина 0.8 мм более устойчива к механическим нагрузкам и случайным микросколам по сравнению с радиусом 0.4 мм.
- Максимальная экономичность: 8 рабочих кромок на одной пластине позволяют радикально снизить затраты на инструмент в пересчете на одну деталь, сохраняя качество обработки на уровне мировых лидеров.
Технические характеристики SNMG 090308-CSF:

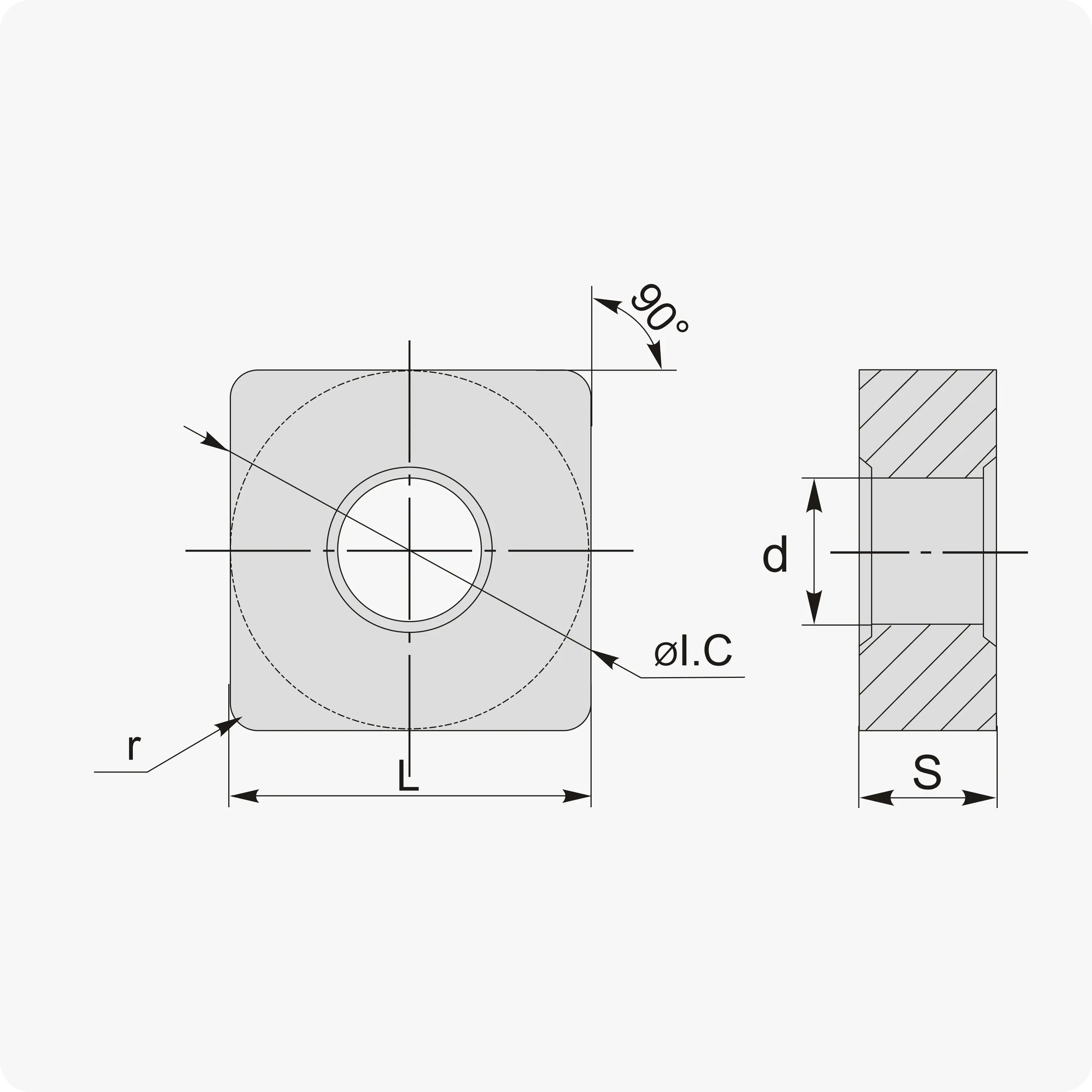

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 09 |
| Длина грани (L) | 9.525 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Clean Super Finish / Чистовой) |
| Сплав | CX120P (Высокопроизводительный кермет) |
Почему профессионалы выбирают серию Cutner CX120P?
- Поверхность как после шлифовки: Свойства кермета позволяют достигать минимальной шероховатости (Ra), что часто позволяет исключить последующие финишные операции.
- Высокие скорости резания: Сплав CX120P позволяет работать на значительно более высоких скоростях (Vc), чем обычные твердые сплавы, повышая выход продукции со станка.
- Стабильность размеров: Кермет крайне медленно изнашивается по задней грани, что обеспечивает стабильный размер детали в течение долгого времени работы одной кромки.
- 8 полноценных кромок: Двусторонняя квадратная пластина — это двойная экономия бюджета на инструмент при сохранении премиального качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подшипниковые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из высокопрочного и серого чугуна.
