SNMG090304-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 3,18 | 0,4 | CX130P | SN..0903.. | CVD | P | 0,80-2,00 | 0,15-0,40 |
Пластина SNMG090304-CSM CX130P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета), предназначенный для чистовой и суперчистовой обработки сталей. Квадратная форма (SNMG) делает эту пластину лидером по экономической эффективности: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Сплав CX130P отличается повышенной прочностью кромки, что в сочетании с чистовой геометрией CSM позволяет достигать безупречного качества поверхности даже в условиях легкого прерывистого резания.
Технологические преимущества:
- Ударопрочный кермет CX130P: Специальная марка кермета с улучшенной вязкостью связки. Она лучше противостоит микровыкрашиванию при нестабильных условиях обработки или работе по корке. При этом сплав сохраняет все преимущества керметов: высокую твердость и отсутствие налипания металла на кромку.
- Стружколом CSM (Clean Semi-Finish / Finish): Универсальная чистовая геометрия. Она обеспечивает мягкий рез и стабильное дробление стружки в широком диапазоне режимов. Стружколом CSM эффективно работает как на непрерывном точении, так и на операциях с легким ударом.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальные силы резания. Это критически важно при обработке нежестких заготовок или тонких валов, так как позволяет избежать вибраций и отжима инструмента, гарантируя точность геометрии.
- Максимальная экономичность: Использование 8-ми рабочих кромок позволяет вдвое снизить затраты на инструмент в пересчете на одну деталь по сравнению со стандартными ромбовидными пластинами (DNMG/CNMG).

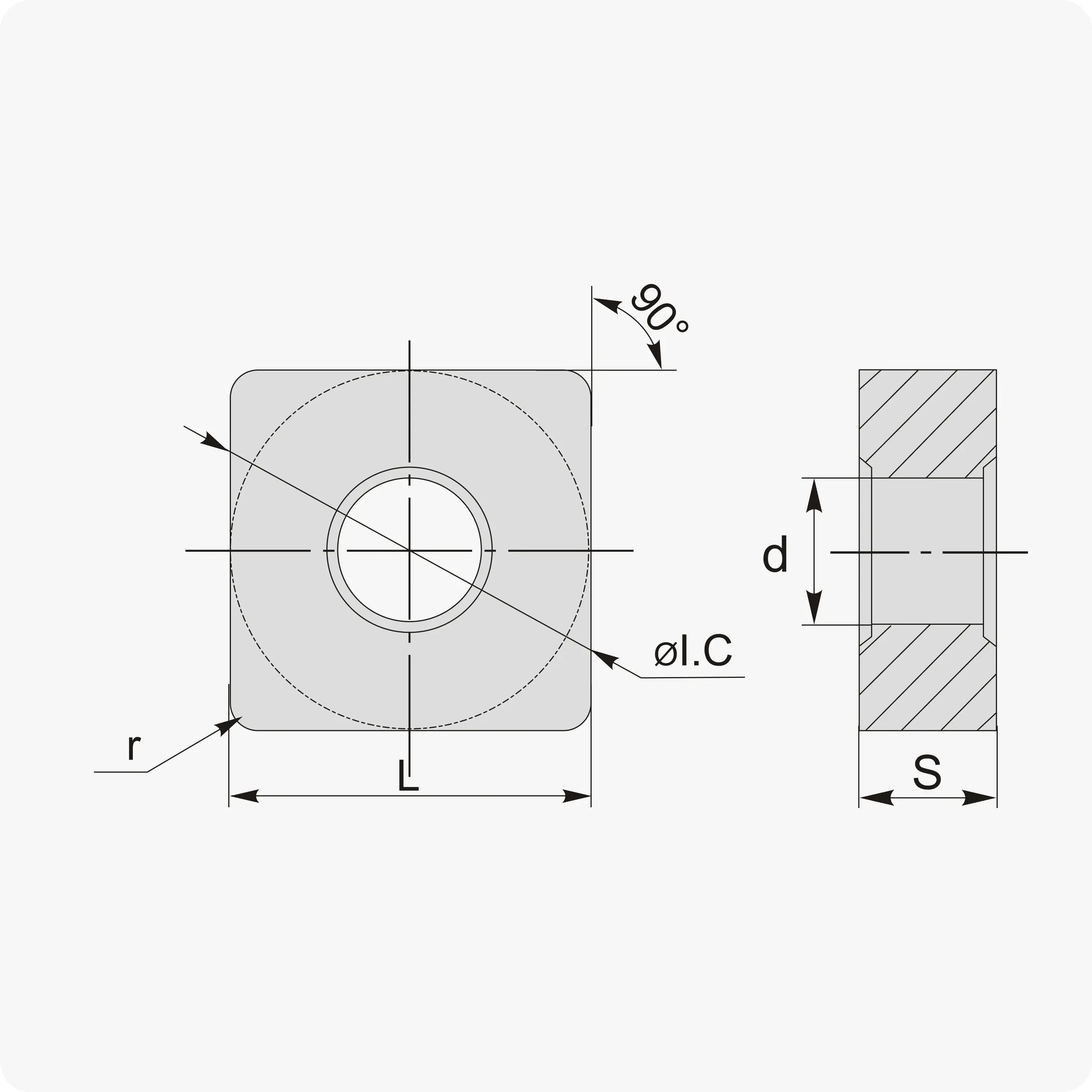

Технические характеристики SNMG 090304-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 09 |
| Длина грани (L) | 9.525 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Clean Finish / Чистовой) |
| Сплав | CX130P (Прочный кермет по стали) |
Почему профессионалы выбирают серию Cutner CX130P?
- Надежность в чистовой обработке: В отличие от более хрупких марок кермета, CX130P прощает небольшие погрешности в жесткости системы «станок-приспособление-деталь».
- Эффект зеркала: Использование кермета обеспечивает чистоту поверхности, сопоставимую со шлифованием, исключая лишние технологические операции.
- Работа на высоких скоростях: Сплав позволяет работать на скоростях резания (Vc), значительно превышающих возможности твердых сплавов, что повышает общую производительность.
- 8 полноценных кромок: Двойная экономия бюджета на инструмент при сохранении премиального качества реза.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные стали (основное применение).
- M (Нержавеющая сталь): Чистовая отделка деталей из ферритных и мартенситных марок.
- K (Чугун): Финишная обработка высокопрочного чугуна (ВЧ).
