SNMG090304-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,18 | 0,4 | CX120P | SN..0903.. | CVD | P | 1,50-6,50 | 0,20-0,60 |
Пластина SNMG090304-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для финишной и суперчистовой обработки сталей. Форма квадрата (SNMG) обеспечивает инструменту исключительную экономичность: благодаря двустороннему исполнению вы получаете 8 полноценных режущих кромок на одной пластине.
Сплав CX120P в сочетании с острой геометрией CSF позволяет работать на высоких скоростях резания, обеспечивая «зеркальный» блеск поверхности и строгий контроль допусков.
Технологические преимущества:
- Кермет серии CX120P: Специально разработан для финишного точения сталей (P). Обладает высочайшей твердостью и химической инертностью, что полностью исключает эффект налипания материала на кромку. Это гарантирует стабильное качество поверхности от первой до последней детали в партии.
- Стружколом CSF (Clean Super Finish): Специализированная геометрия для чистовых работ. Обеспечивает легкое врезание и безупречное дробление стружки на малых глубинах резания (ap), исключая риск повреждения поверхности детали «сливной» стружкой.
- Радиус 0.4 мм: Тонкая вершина минимизирует радиальные силы резания. Это критически важно при обработке нежестких валов и тонкостенных заготовок, так как позволяет избежать вибраций и погрешностей геометрии.
- Экономичность 8-ми кромок: Использование формы SNMG позволяет вдвое снизить затраты на инструмент по сравнению с ромбовидными пластинами, сохраняя при этом премиальное качество обработки.
Технические характеристики SNMG 090304-CSF:

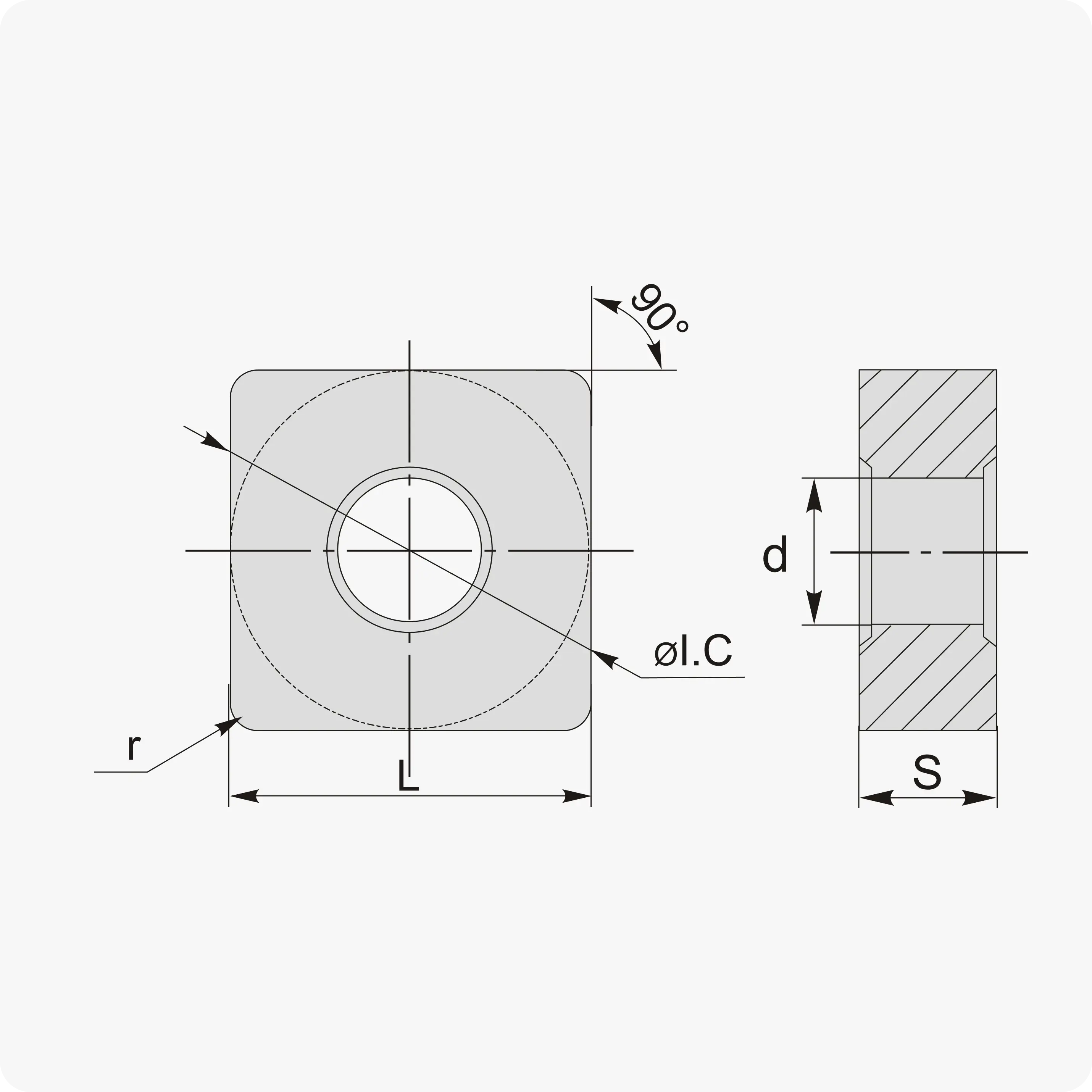

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Квадрат (S) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 09 |
| Длина грани (L) | 9.525 мм |
| Толщина (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSF (Clean Super Finish / Чистовой) |
| Сплав | CX120P (Износостойкий кермет по стали) |
Почему профессионалы выбирают серию Cutner CX120P?
- Замена шлифованию: Качество поверхности после кермета Cutner часто соответствует требованиям чертежа после шлифовки, что позволяет исключить лишнюю операцию.
- Работа на «сухую»: Кермет отлично переносит высокие температуры и лучше всего работает на высоких скоростях без применения СОЖ (или с минимальным количеством).
- Стабильность размеров: Минимальный износ по задней грани позволяет обрабатывать большие партии деталей без постоянного внесения коррекций в ЧПУ.
- Сверхвысокая экономичность: 8 режущих кромок при доступной цене делают эту пластину лидером по себестоимости обработки одной детали.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные стали (основное применение).
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
- K (Чугун): Чистовая отделка деталей из серого и высокопрочного чугуна.
