DNMG150608-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 6,35 | 0,8 | CX120P | DN..1506.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

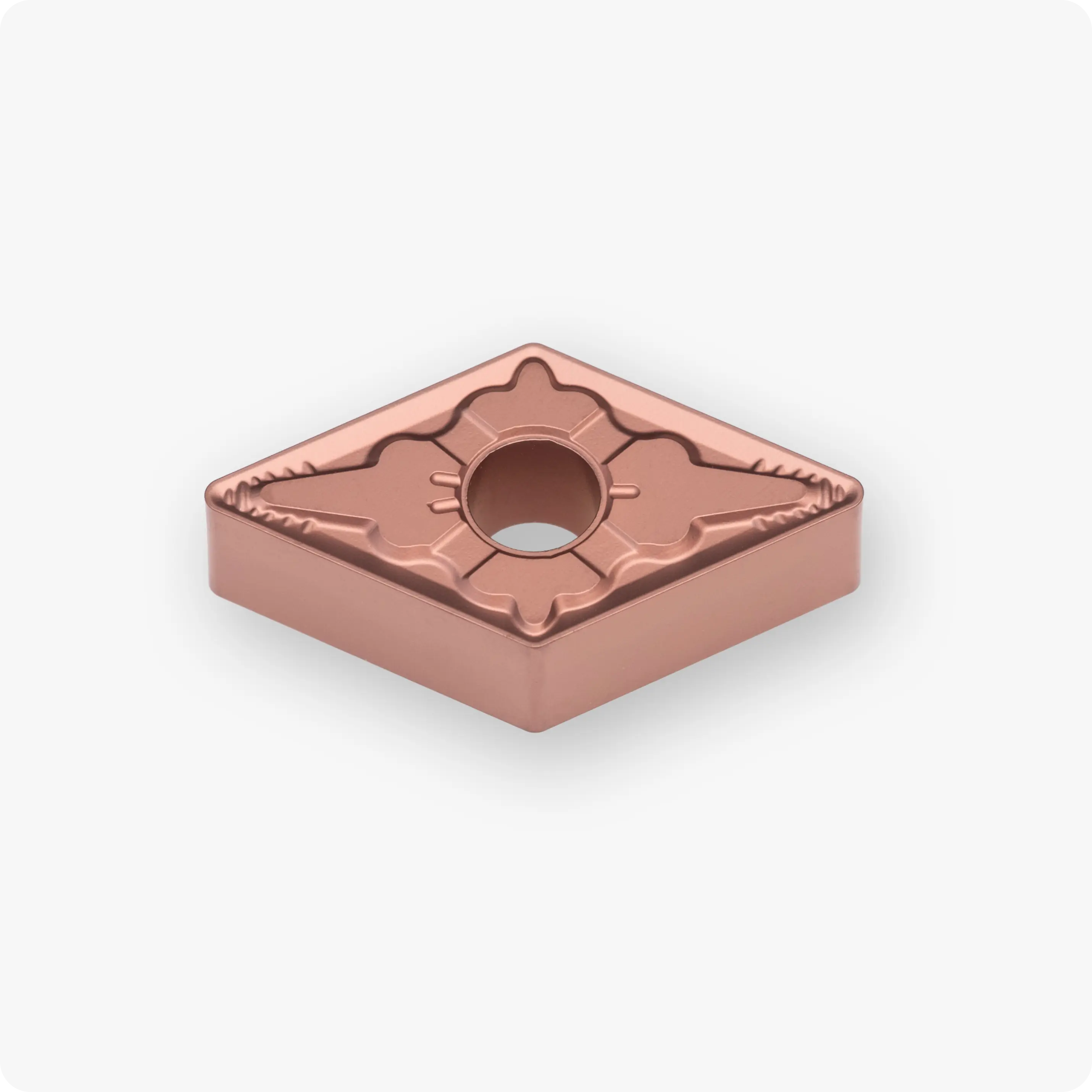

Пластина DNMG150608-CSM CX120P от бренда Cutner — это усиленный прецизионный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она разработана для финишных и получистовых операций, требующих исключительной стабильности и высокого качества поверхности. Форма DNMG (ромб 55°) с увеличенной толщиной (6.35 мм) и 4-мя режущими кромками обеспечивает максимальную надежность при обработке ответственных деталей.
Благодаря сочетанию сплава CX120P и усиленного радиуса 0.8 мм, пластина позволяет работать на повышенных подачах, сохраняя при этом характерный для кермета «зеркальный» блеск поверхности.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный износостойкий сплав, объединяющий химическую инертность кермета и твердость защитного слоя. Это полностью предотвращает налипание материала на кромку («нарост»), обеспечивая стабильно низкую шероховатость и точность размеров на высоких скоростях.
- Усиленное исполнение (Толщина 6.35 мм): Увеличенное сечение пластины (габарит 1506) эффективно гасит микровибрации и лучше распределяет тепловую нагрузку. Это позволяет избежать «дробления» при обработке массивных заготовок.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне режимов. Он более вынослив, чем суперчистовые аналоги, что делает процесс обработки максимально предсказуемым.
- Усиленный радиус 0.8 мм: Позволяет увеличить подачу (f) без потери качества поверхности. Это сокращает время обработки детали и делает режущую кромку более устойчивой к механическим нагрузкам.
Технические характеристики DNMG 150608-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 6.35 мм (усиленная) |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Свойства кермета позволяют достигать чистоты поверхности, сопоставимой с финишным шлифованием.
- Максимальная жесткость: Габарит 1506 идеален для мощного оборудования, обеспечивая стабильность процесса и отсутствие вибраций даже на высоких режимах.
- Повышенный ресурс в серии: PVD-покрытие защищает вершину от термического износа, позволяя обрабатывать большие партии деталей без постоянной коррекции размеров.
- Экономическая эффективность: 4 режущие кромки и высокая износостойкость инструмента Cutner существенно снижают себестоимость каждого прохода.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
