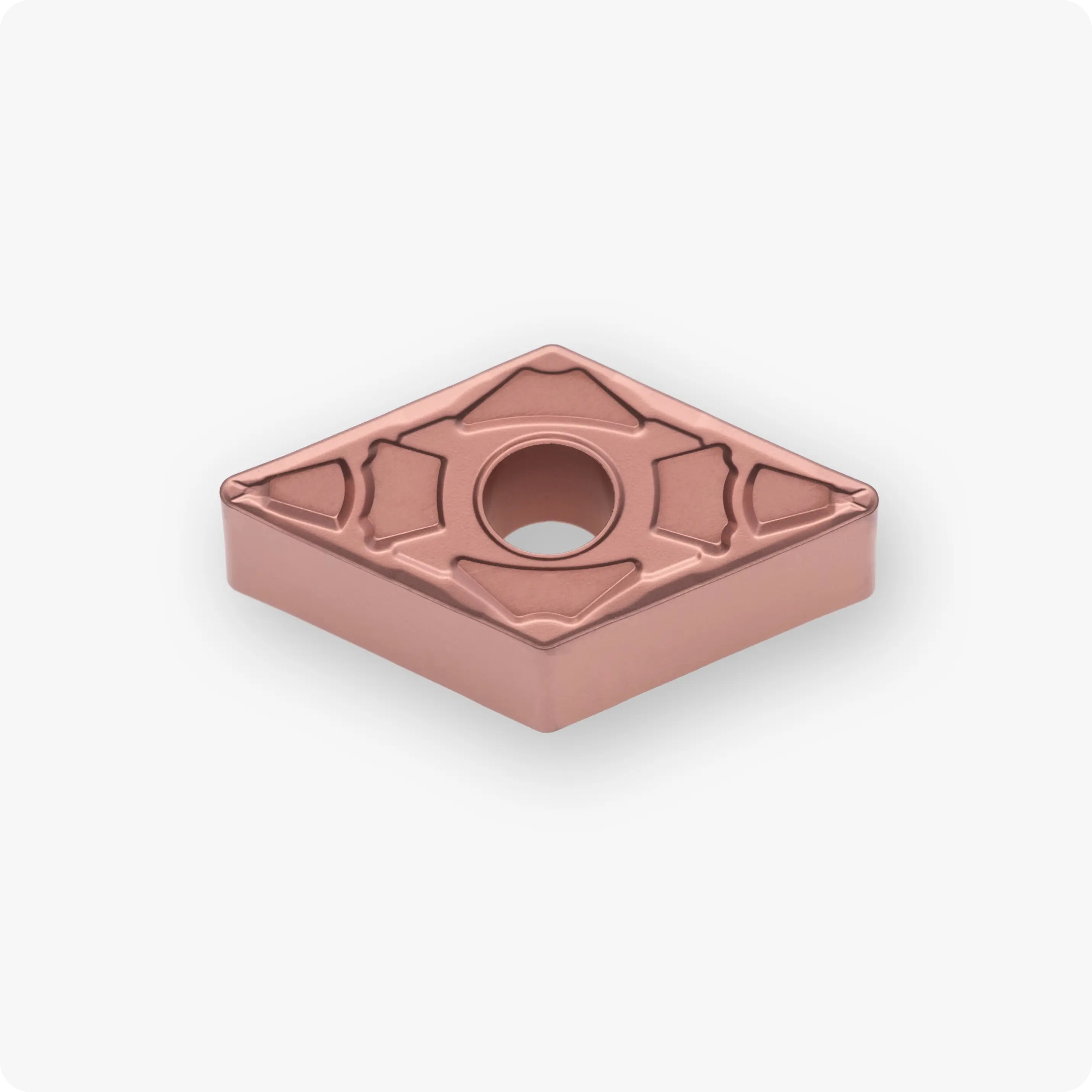

DNMG150608-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 6,35 | 0,8 | CX120P | DN..1506.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина DNMG150608-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она разработана специально для финишного и суперчистового точения сталей на мощных станках, где требуется сочетание безупречного качества поверхности и высокой стабильности. Форма DNMG (ромб 55°) 15-го габарита с увеличенной толщиной (6.35 мм) обеспечивает максимальную надежность и имеет 4 рабочих режущих кромки.
Сочетание износостойкого сплава CX120P и усиленного радиуса 0.8 мм позволяет получать качество поверхности как после шлифовки при значительно более высокой производительности.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Современный композитный сплав, объединяющий химическую инертность кермета и твердость защитного слоя. Это полностью предотвращает налипание материала («нарост») на кромку, гарантируя стабильный блеск заготовки и точность размеров на высоких скоростях.
- Усиленное исполнение (Габарит 1506): Большая толщина пластины эффективно гасит микровибрации и лучше распределяет тепло. Это критически важно при обработке крупных валов и деталей, где требуется соблюдение микронных допусков на длинных проходах.
- Стружколом CSF (Super Finish): Суперчистовая геометрия со сверхострой режущей кромкой. Специальный профиль обеспечивает безупречный контроль стружки на малых глубинах резания (ap), исключая повреждение обработанной поверхности.
- Усиленный радиус 0.8 мм: Позволяет работать на более высоких подачах (f) по сравнению со стандартом 0.4 мм, сохраняя при этом низкую шероховатость. Это сокращает время обработки и повышает стойкость вершины к микросколам.
Технические характеристики DNMG 150608-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 6.35 мм (усиленная) |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Зеркальный блеск: Кермет не вступает в химическую реакцию со сталью, что позволяет получать поверхность с крайне низкой шероховатостью и характерным «зеркальным» эффектом.
- Повышенный ресурс в серии: PVD-покрытие защищает кромку от термического износа, позволяя работать на высоких скоростях резания (Vc) без потери точности от первой до последней детали.
- Максимальная жесткость: Габарит 1506 идеален для средних и крупных станков, обеспечивая стабильность процесса даже при незначительных отклонениях в жесткости системы.
- Экономическая эффективность: 4 режущие кромки и высокая износостойкость делают эту пластину отличной альтернативой дорогим японским и европейским брендам.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
