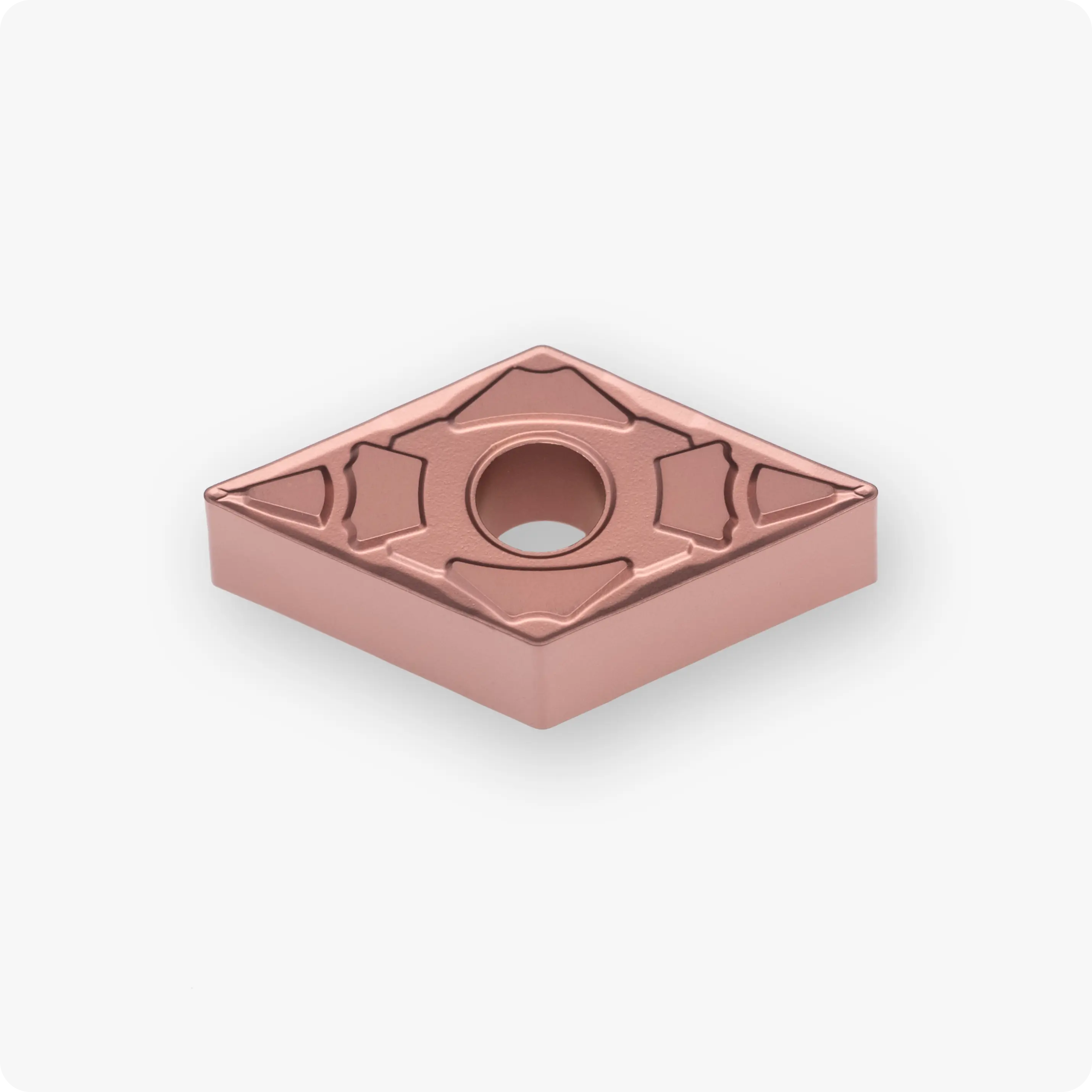

DNMG150604-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 6,35 | 0,4 | CX120P | DN..1506.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина DNMG150604-CSF CX120P от бренда Cutner — это усиленный прецизионный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она разработана для суперчистовых операций, где требуется сочетание безупречного качества поверхности и повышенной стабильности инструмента. Форма DNMG (ромб 55°) с 4-мя режущими кромками и увеличенной толщиной (6.35 мм) обеспечивает исключительную надежность при финишной обработке в тяжелых условиях.
Благодаря сплаву CX120P и острой геометрии CSF, пластина позволяет получать «зеркальный» блеск поверхности, сохраняя точность размеров даже при длительных циклах обработки.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный сплав, объединяющий химическую инертность кермета и твердость защитного покрытия. Это полностью исключает налипание материала на кромку («нарост»), обеспечивая стабильно низкую шероховатость и блеск детали на высоких скоростях резания.
- Усиленное исполнение (Толщина 6.35 мм): Увеличенное сечение пластины (габарит 1506) эффективно гасит микровибрации и лучше отводит тепло. Это критически важно при финишной обработке крупных валов и ответственных деталей, где недопустимы отклонения по геометрии.
- Стружколом CSF (Super Finish): Суперчистовая геометрия со сверхострой кромкой. Гарантирует безупречное дробление стружки на малых глубинах резания (ap), предотвращая появление царапин на обработанной поверхности.
- Экономичность и ресурс: Четыре рабочие кромки и высокая износостойкость покрытия CX120P обеспечивают минимальную себестоимость чистового прохода в серийном производстве.
Технические характеристики DNMG 150604-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 6.35 мм (усиленная) |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Свойства кермета позволяют достигать зеркальной чистоты поверхности, что часто делает ненужными последующие финишные операции.
- Максимальная жесткость: Габарит 1506 идеален для мощного оборудования и крупных заготовок, обеспечивая отсутствие вибраций на чистовых режимах.
- Высокий ресурс: PVD-покрытие защищает вершину от термического износа, позволяя работать на повышенных скоростях резания (Vc) без потери точности.
- Промышленный стандарт: Пластины Cutner являются полноценным технологическим аналогом премиальных линеек мировых брендов, предлагая высокую надежность при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
