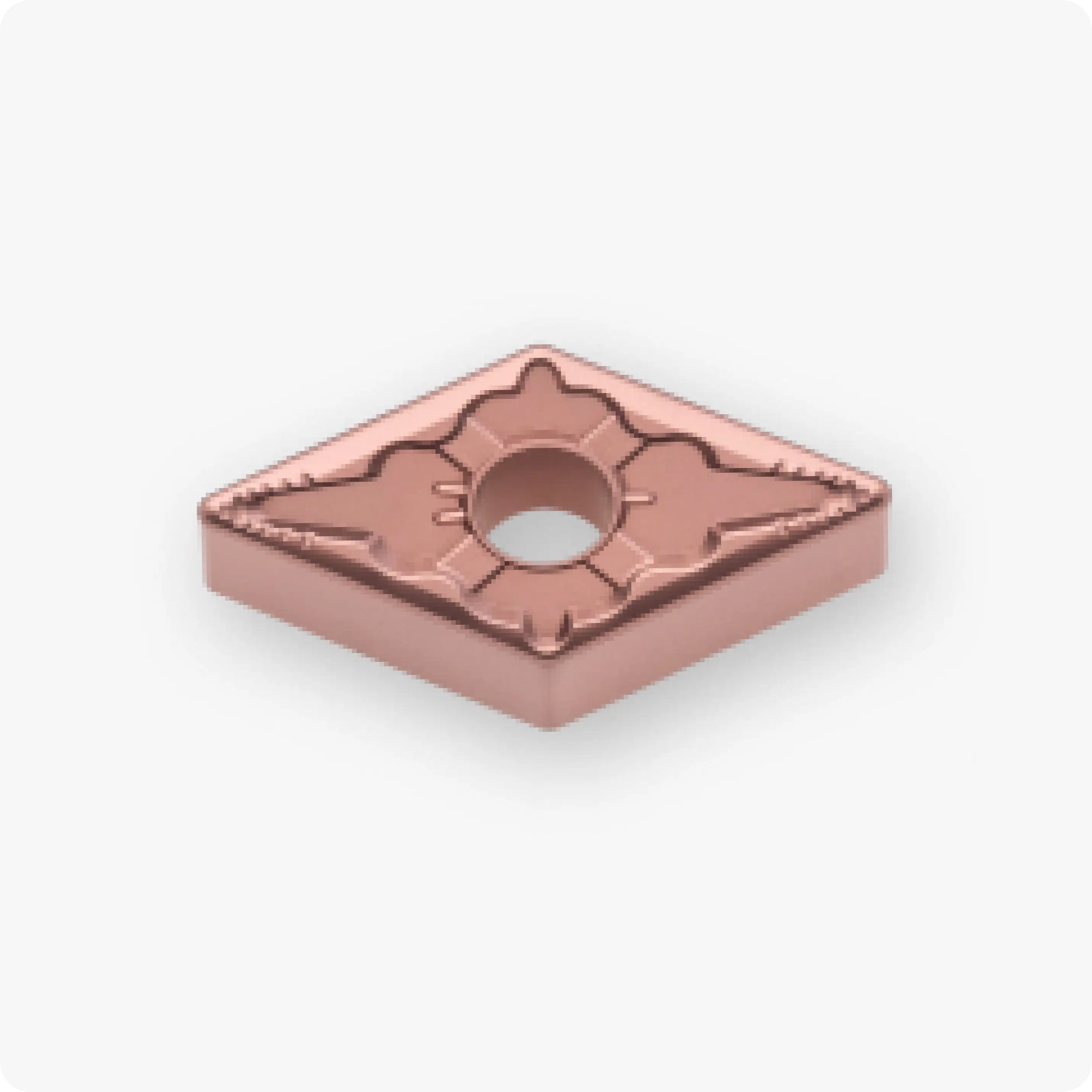

DNMG150408-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,8 | CX130P | DN..1504.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина DNMG150408-CSM CX130P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она специально разработана для чистовых и получистовых операций по сталям, где требуется сочетание максимальной скорости обработки и безупречного качества поверхности. Форма DNMG (ромб 55°) 15-го габарита обеспечивает высокую жесткость закрепления и имеет 4 рабочих режущих кромки, что делает её максимально экономичной для серийного производства.
Благодаря использованию современного сплава CX130P и усиленного радиуса 0.8 мм, пластина позволяет достигать зеркальной чистоты поверхности при значительном сокращении времени машинного цикла.
Технологические преимущества:
- Кермет с PVD-покрытием CX130P: Инновационный композитный материал, объединяющий химическую стабильность кермета и дополнительную твердость защитного покрытия. Это полностью исключает налипание материала на кромку («нарост») и защищает инструмент от температурного износа на высоких скоростях резания.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне режимов. Он более вынослив, чем суперчистовые аналоги, что делает процесс обработки максимально предсказуемым даже при колебаниях припуска.
- Усиленный радиус 0.8 мм: Позволяет заметно увеличить подачу (f) по сравнению с радиусом 0.4 мм без потери качества поверхности. Это повышает производительность и делает вершину пластины более устойчивой к микросколам и механическим нагрузкам.
- Эффективность и экономия: Двусторонняя конструкция пластины DNMG с четырьмя кромками существенно снижает затраты на одну деталь, сохраняя при этом премиальное качество обработки.
Технические характеристики DNMG 150408-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX130P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Свойства кермета позволяют достигать зеркальной чистоты поверхности, что часто делает ненужными последующие финишные операции.
- Высокая скорость: Кермет с покрытием CX130P сохраняет твердость при экстремальных температурах, позволяя работать на повышенных скоростях резания (Vc) для роста производительности.
- Стабильность в серии: Минимальный и предсказуемый износ вершины кермета гарантирует идеальную повторяемость размеров в больших партиях деталей без постоянной подналадки.
- Промышленный стандарт: Пластины Cutner являются надежным технологическим решением, обеспечивающим высокий ресурс и стабильность процесса при оптимизации производственных затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка нержавеющих сплавов.
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления заказа.
- P
