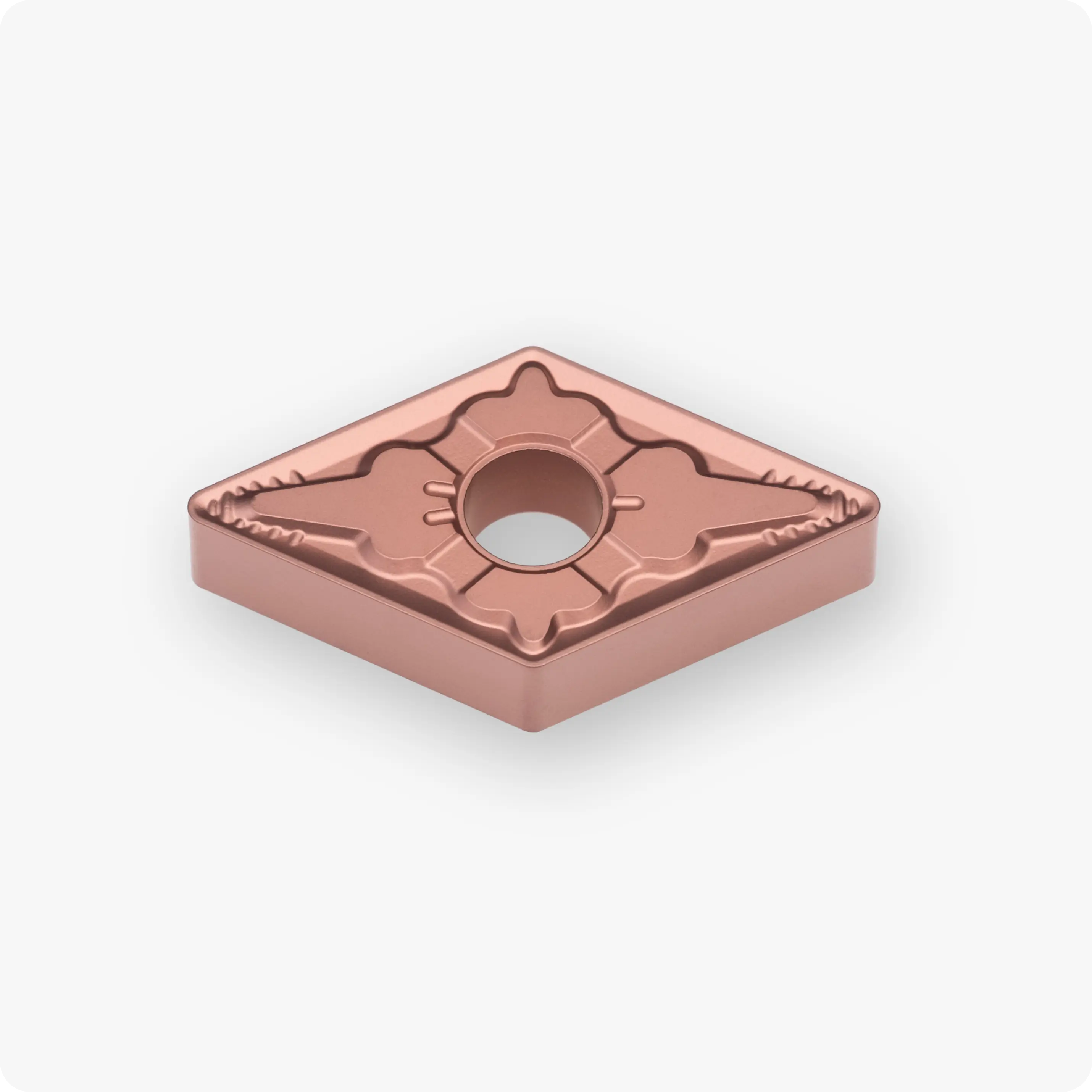

DNMG150408-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,8 | CX120P | DN..1504.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина DNMG150408-CSM CX120P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, предназначенный для чистового и получистового точения сталей. Форма DNMG (ромб 55°) 15-го габарита обеспечивает высокую жесткость закрепления и имеет 4 рабочих режущих кромки, что гарантирует превосходную экономическую эффективность в серийном производстве.
Благодаря использованию современного сплава CX120P и усиленного радиуса 0.8 мм, пластина позволяет достигать зеркальной чистоты поверхности при высокой производительности и стойкости инструмента.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный износостойкий сплав, объединяющий химическую стабильность кермета и твердость защитного слоя. Это полностью предотвращает образование «нароста» на кромке, обеспечивая стабильный блеск детали и точность размеров на высоких скоростях резания.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне режимов. Он более вынослив, чем суперчистовые аналоги, что делает процесс обработки максимально предсказуемым даже при небольших колебаниях припуска.
- Усиленный радиус 0.8 мм: Позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм без потери качества поверхности. Это увеличивает выработку и делает вершину пластины более устойчивой к механическим нагрузкам и микросколам.
- Эффективность и экономия: Двусторонняя конструкция пластины DNMG с четырьмя кромками существенно снижает затраты на одну деталь, сохраняя при этом премиальное качество обработки.
Технические характеристики DNMG 150408-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Свойства кермета позволяют достигать зеркальной чистоты поверхности, что часто делает ненужными последующие финишные операции.
- Повышенный ресурс: PVD-покрытие защищает кромку от температурного износа, позволяя работать на повышенных оборотах (Vc) без потери точности.
- Стабильность в серии: Минимальный и предсказуемый износ вершины кермета гарантирует идеальную повторяемость размеров в больших партиях деталей.
- Промышленный стандарт: Пластины Cutner являются надежным технологическим решением, обеспечивающим высокий ресурс и стабильность процесса при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Чистовая обработка некоторых марок нержавейки (ферритные, мартенситные).
