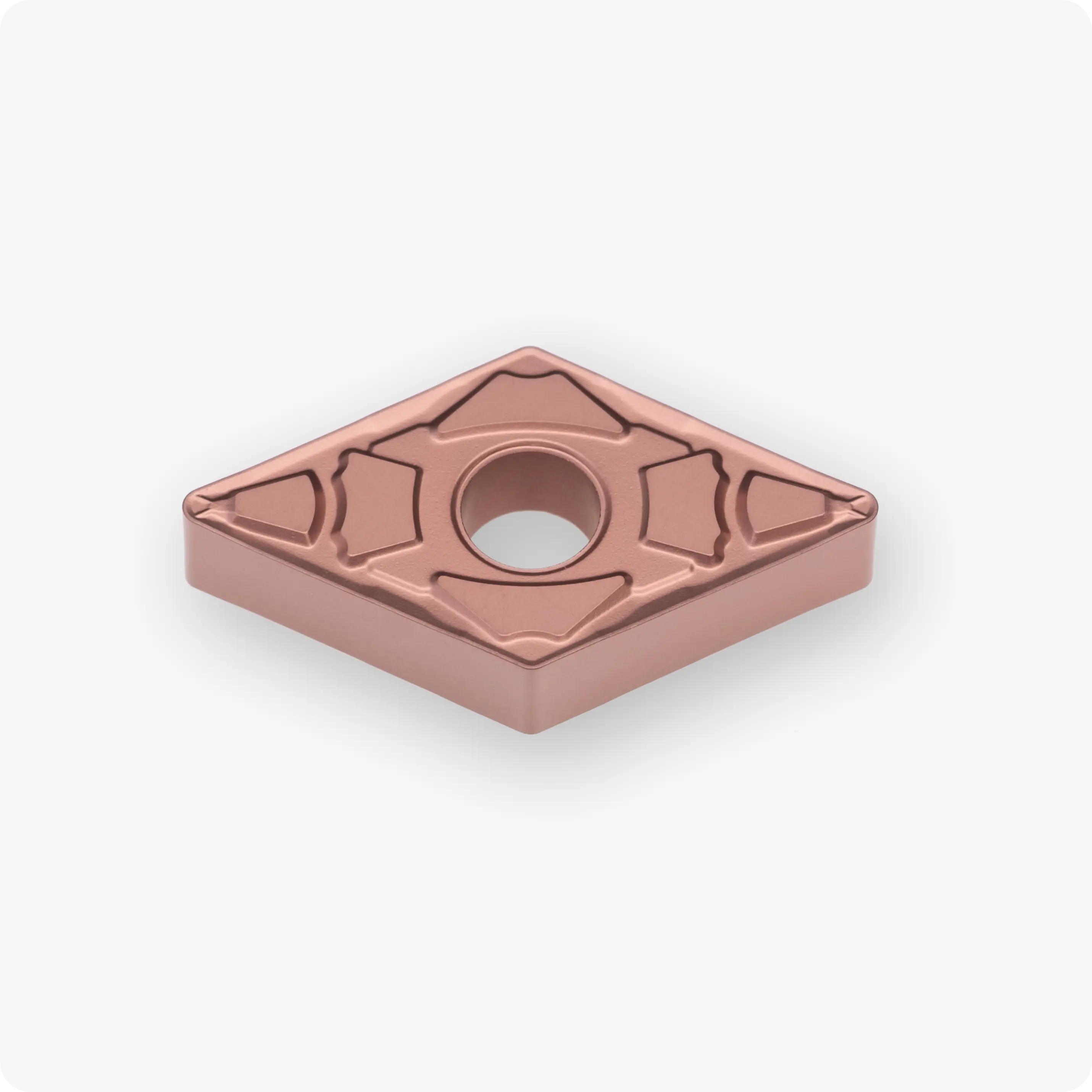

DNMG150408-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,8 | CX120P | DN..1504.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина DNMG150408-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, предназначенный для чистовых и суперчистовых операций. Форма DNMG (ромб 55°) 15-го габарита обеспечивает отличную жесткость и стабильность процесса, а наличие 4-х рабочих режущих кромок делает эту пластину одним из самых выгодных решений для серийного производства.
Использование специализированного сплава CX120P в паре с усиленным радиусом 0.8 мм позволяет получать безупречный блеск поверхности при повышенных скоростях и подачах.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Современный композитный материал, где износостойкость кермета усилена твердым защитным слоем. Это предотвращает химическое взаимодействие инструмента с деталью, полностью исключая налипание («нарост») и гарантируя зеркальную чистоту поверхности даже на вязких сталях.
- Стружколом CSF (Super Finish): Суперчистовая геометрия со специально заточенной кромкой. Она обеспечивает идеальное дробление стружки на малых глубинах резания (ap), предотвращая её наматывание на заготовку и защищая готовую поверхность от повреждений.
- Усиленный радиус 0.8 мм: Позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм без ущерба для шероховатости. Это значительно сокращает время обработки каждой детали и повышает стойкость вершины к микросколам.
- Термическая стабильность: Покрытие CX120P эффективно отводит тепло из зоны резания, что позволяет работать на высоких скоростях (Vc), увеличивая общую производительность станка.
Технические характеристики DNMG 150408-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
Почему профессионалы выбирают серию Cutner CX?
- Качество как после шлифовки: Кермет позволяет достигать такой чистоты поверхности, которая часто делает ненужными последующие финишные операции (шлифовку или полировку).
- Высокий ресурс в серии: PVD-покрытие на кермете CX120P обеспечивает стабильную работу инструмента в течение длительного времени, сохраняя точность размеров от первой до последней детали.
- Экономическая выгода: Сочетание четырех режущих кромок и доступной стоимости пластины Cutner существенно снижает себестоимость обработки.
- Промышленный стандарт: Пластины Cutner являются надежным технологическим аналогом премиальных мировых брендов, предлагая стабильный результат при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и подкаленные стали.
- M (Нержавеющая сталь): Финишная обработка некоторых марок нержавейки (ферритные, мартенситные).
