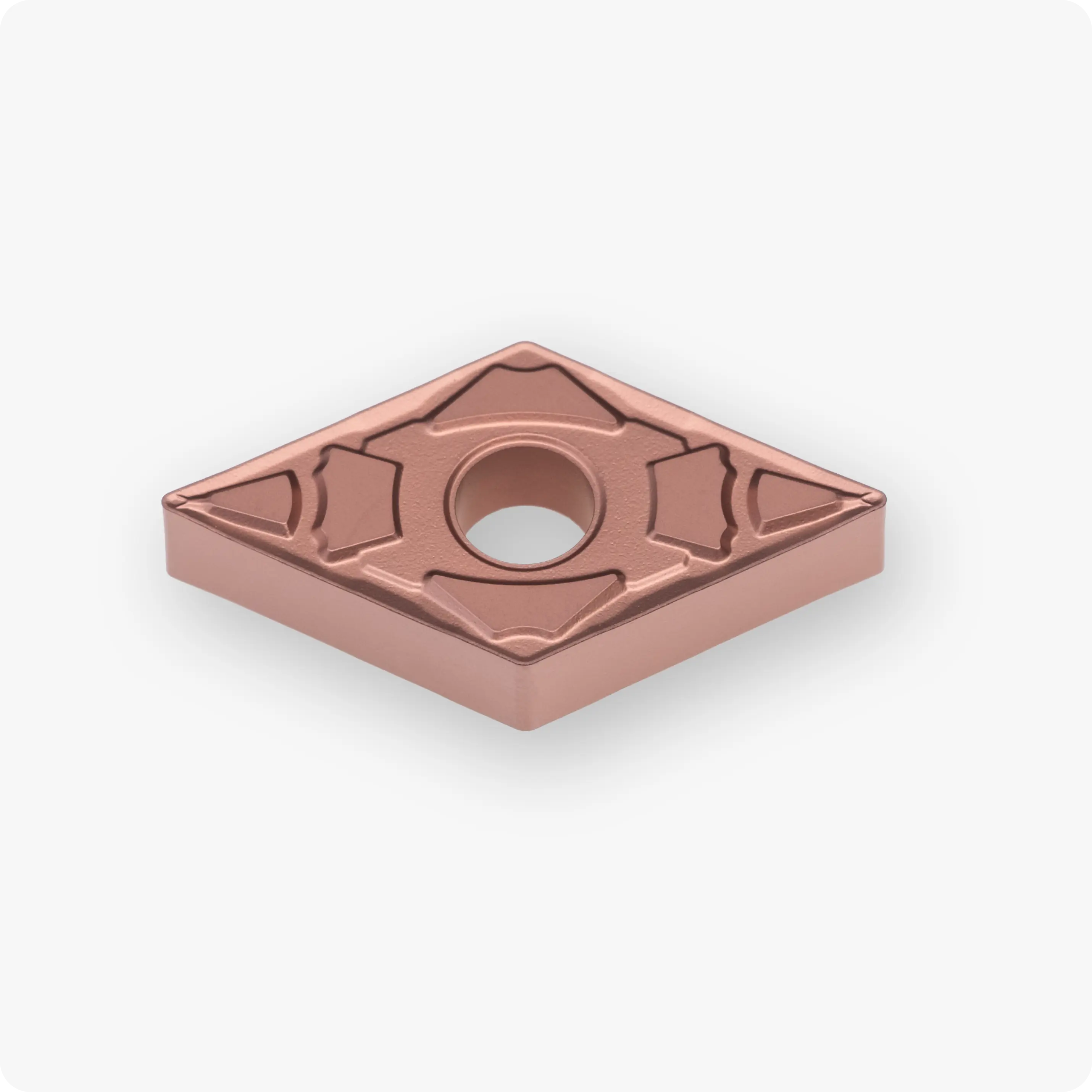

DNMG150404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,4 | CX120P | DN..1504.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина DNMG150404-CSF CX120P от бренда Cutner — это профессиональный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, предназначенный для суперчистового точения сталей. Форма DNMG (ромб 55°) 15-го габарита обеспечивает высокую жесткость закрепления и имеет 4 рабочих режущих кромки, что гарантирует превосходную экономическую эффективность в серийном производстве.
Благодаря использованию современного сплава CX120P и суперчистового стружколома CSF, пластина позволяет достигать зеркальной чистоты поверхности при высокой износостойкости инструмента.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный износостойкий сплав, объединяющий химическую стабильность кермета и твердость защитного слоя. Это полностью предотвращает образование «нароста» на кромке, обеспечивая стабильный блеск детали и точность размеров на высоких скоростях резания.
- Стружколом CSF (Super Finish): Суперчистовая геометрия со сверхострой режущей кромкой. Спроектирован для идеального дробления и отвода стружки на малых глубинах резания (ap), что исключает повреждение готовой поверхности «сливной» стружкой.
- Радиус 0.4 мм: Стандарт для финишных операций. Позволяет получать поверхность с крайне низкой шероховатостью и выдерживать жесткие допуски.
- Эффективность и экономия: Двусторонняя конструкция пластины DNMG с четырьмя кромками снижает затраты на одну деталь, сохраняя при этом премиальное качество обработки, характерное для керметов.
Технические характеристики DNMG 150404-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Размер пластины | 15 |
| Длина грани (L) | 15.5 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Кермет обеспечивает исключительный блеск и гладкость поверхности, что часто позволяет исключить дополнительные операции финишной обработки.
- Повышенный ресурс: PVD-покрытие защищает кромку от температурного износа, позволяя работать на повышенных оборотах (Vc) без потери точности.
- Стабильность в серии: Минимальный и предсказуемый износ вершины кермета гарантирует идеальную повторяемость размеров в больших партиях деталей.
- Промышленный стандарт: Пластины Cutner являются надежной технологической альтернативой премиальным мировым брендам, обеспечивая высокий ресурс при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка некоторых марок нержавейки.
