DNMG110408-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | CX130P | DN..1104.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

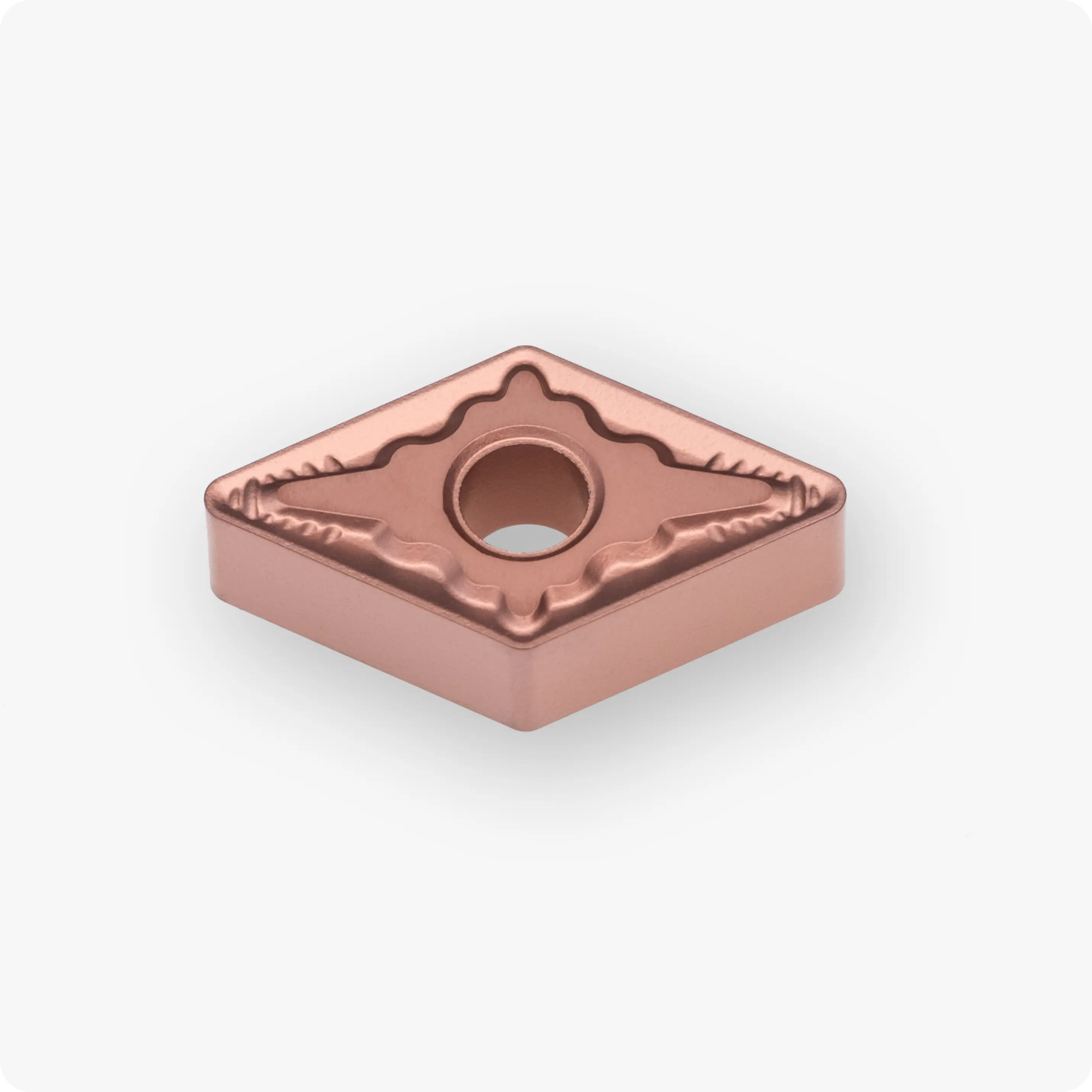

Пластина DNMG110408-CSM CX130P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета) с износостойким PVD-покрытием. Она предназначена для чистовых операций по сталям, где требуется сочетание максимальной производительности и безупречного качества поверхности. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую прочность режущей кромки и наличие 4-х рабочих вершин, что гарантирует отличную экономическую эффективность.
Благодаря использованию современного сплава CX130P и усиленного радиуса 0.8 мм, пластина позволяет достигать зеркальной чистоты поверхности при сокращении времени обработки каждой детали.
Технологические преимущества:
- Кермет с PVD-покрытием CX130P: Инновационный композитный материал, сочетающий химическую стабильность кермета и дополнительную твердость защитного покрытия. Это полностью исключает налипание материала («нарост») на кромку и защищает инструмент от температурного износа на высоких скоростях.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирована для стабильного контроля и дробления стружки в широком диапазоне режимов. Обеспечивает надежную работу даже при небольших колебаниях припуска, гарантируя предсказуемость процесса.
- Усиленный радиус 0.8 мм: Позволяет работать на более высоких подачах (f) по сравнению со стандартом 0.4 мм, сохраняя при этом низкую шероховатость поверхности. Это увеличивает выработку и делает вершину пластины более устойчивой к механическим нагрузкам.
- Эффект полировки: Свойства кермета позволяют получать поверхность с крайне низкой шероховатостью, что часто исключает необходимость последующего шлифования.
Технические характеристики DNMG 110408-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX130P (Кермет с PVD-покрытием) |
- Высокая экономичность: 4 режущие кромки на одной пластине DNMG обеспечивают минимальную себестоимость чистового прохода.
- Зеркальный блеск: Кермет не вступает в реакцию со сталью, обеспечивая идеальный внешний вид деталей без задиров и затуманивания поверхности.
- Повышенный ресурс: Защитное PVD-покрытие на сплаве CX130P позволяет обрабатывать большие партии деталей без изменения размеров и постоянной коррекции.
- Промышленный стандарт: Пластины Cutner являются надежным технологическим решением, предлагая стабильно высокий ресурс и премиальное качество поверхности при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка нержавеющих сплавов.
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- P
