DNMG110408-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,8 | CX120P | DN..1104.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

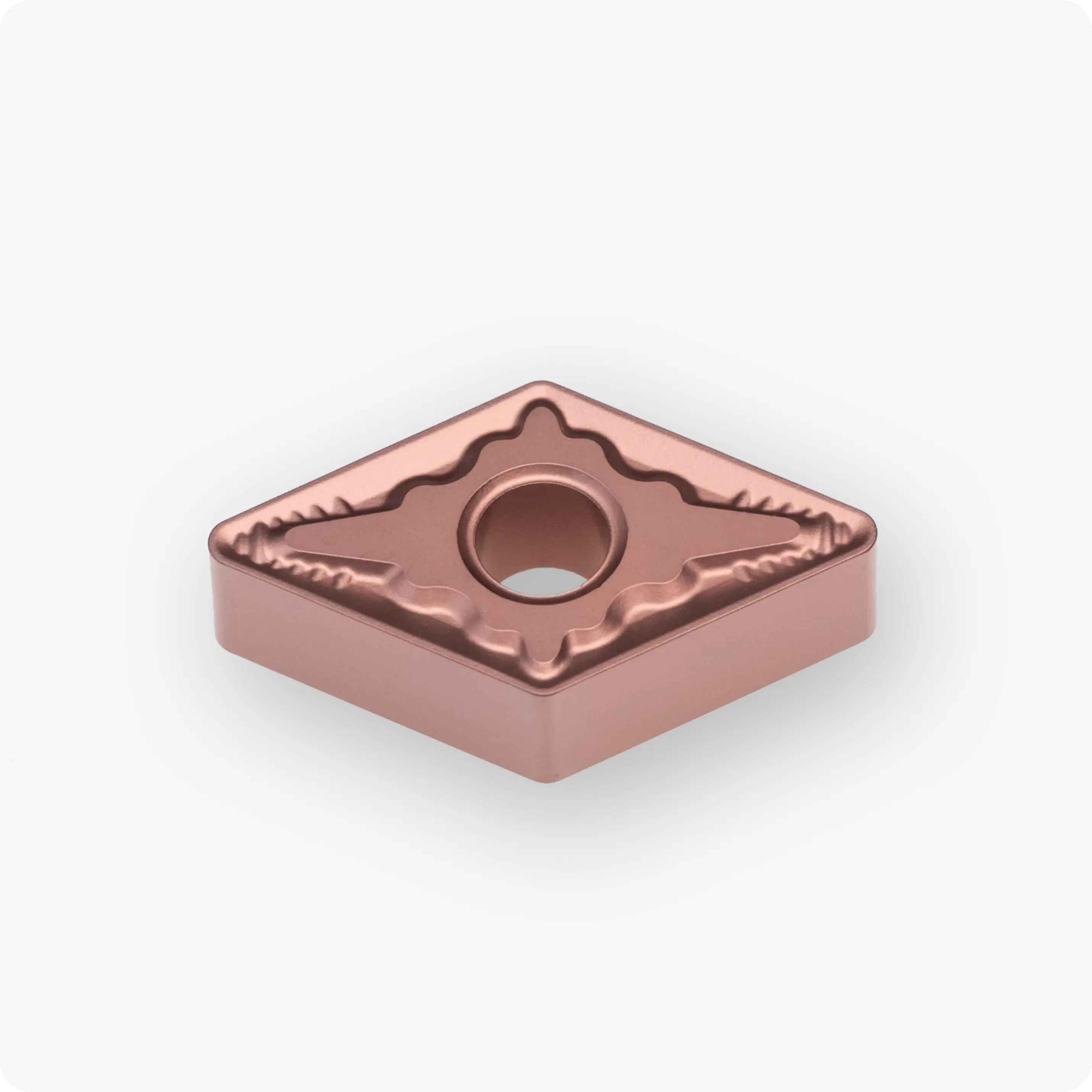

Пластина DNMG110408-CSM CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, предназначенный для чистовых операций по углеродистым и легированным сталям. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую прочность режущей кромки и наличие 4-х рабочих вершин, что гарантирует отличную экономическую эффективность в серийном производстве.
Благодаря использованию современного сплава CX120P и усиленного радиуса 0.8 мм, пластина позволяет достигать зеркальной чистоты поверхности при повышенных режимах подачи.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Инновационный материал, сочетающий химическую стабильность кермета и износостойкость твердого покрытия. Это предотвращает адгезию (налипание) материала и защищает кромку от термического износа на высоких скоростях резания.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия, обеспечивающая стабильный контроль и дробление стружки в широком диапазоне режимов. Спроектирована для надежной работы как на стабильных проходах, так и при небольших колебаниях припуска.
- Усиленный радиус 0.8 мм: Позволяет работать с более высокой подачей (f) по сравнению с радиусом 0.4 мм без потери качества поверхности. Это увеличивает производительность и делает вершину пластины более устойчивой к микросколам.
- Эффект шлифования: Свойства кермета позволяют получать поверхность с крайне низкой шероховатостью, что часто позволяет исключить последующие финишные операции.
Технические характеристики DNMG 110408-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Высокая экономичность: 4 режущие кромки на пластине DNMG обеспечивают минимальную себестоимость обработки каждой детали.
- Зеркальный блеск: Кермет не вступает в реакцию со сталью, обеспечивая идеальный внешний вид деталей без «нароста» и задиров.
- Стабильность в серии: Износостойкое покрытие CX120P позволяет обрабатывать сотни деталей без изменения размеров, что важно для автоматизированных производств.
- Промышленный стандарт: Пластины Cutner являются надежным технологическим решением, предлагая стабильный ресурс и высокое качество поверхности при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- M (Нержавеющая сталь): Финишная обработка некоторых марок нержавейки (ферритные, мартенситные).
