DNMG110408-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,8 | CX120P | DN..1104.. | CVD | P | 0,40-2,00 | 0,08-0,35 |

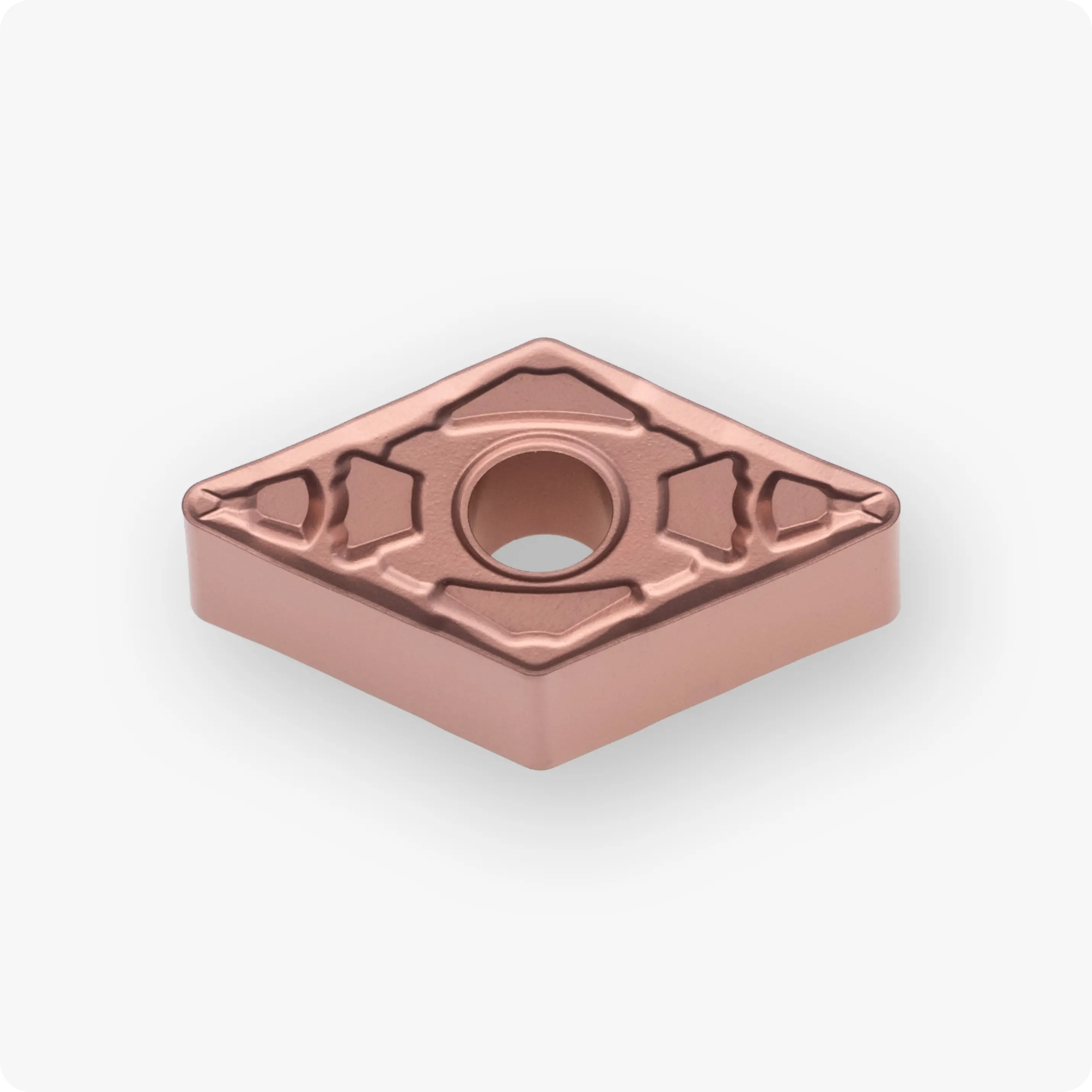

Пластина DNMG110408-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она предназначена для чистовых и суперчистовых операций по углеродистым и легированным сталям. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую прочность режущей кромки и наличие 4-х рабочих вершин, что гарантирует отличную экономическую эффективность.
Благодаря использованию современного сплава CX120P и усиленного радиуса 0.8 мм, пластина позволяет достигать зеркальной чистоты поверхности при повышенных режимах подачи.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Инновационный материал, сочетающий химическую стабильность кермета и износостойкость твердого покрытия. Это предотвращает адгезию (налипание) материала и защищает кромку от термического износа на высоких скоростях резания.
- Стружколом CSF (Super Finish): Суперчистовая геометрия, разработанная для идеального контроля стружки на малых глубинах резания (ap). Острая кромка обеспечивает легкий рез, снижая нагрузку на шпиндель станка.
- Усиленный радиус 0.8 мм: Позволяет работать с более высокой подачей (f) по сравнению с радиусом 0.4 мм без потери качества поверхности. Это увеличивает производительность и делает вершину пластины более устойчивой к микросколам.
- Эффект шлифования: Свойства кермета позволяют получать поверхность с крайне низкой шероховатостью, что часто позволяет исключить последующие финишные операции.
Технические характеристики DNMG 110408-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
Почему профессионалы выбирают серию Cutner CX?
- Высокая экономичность: 4 режущие кромки на пластине DNMG обеспечивают минимальную себестоимость обработки одной детали.
- Зеркальный блеск: Кермет не вступает в реакцию со сталью, обеспечивая идеальный внешний вид деталей без «нароста» и задиров.
- Стабильность в серии: Износостойкое покрытие CX120P позволяет обрабатывать сотни деталей без изменения размеров, что важно для автоматизированных производств.
- Промышленный стандарт: Пластины Cutner являются надежной технологической альтернативой премиальным брендам, предлагая стабильный ресурс при оптимальной цене.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- M (Нержавеющая сталь): Финишная обработка ферритных и мартенситных марок.
Почему выгодно покупать на Clicktool.ru?
- Актуальность данных: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- P
