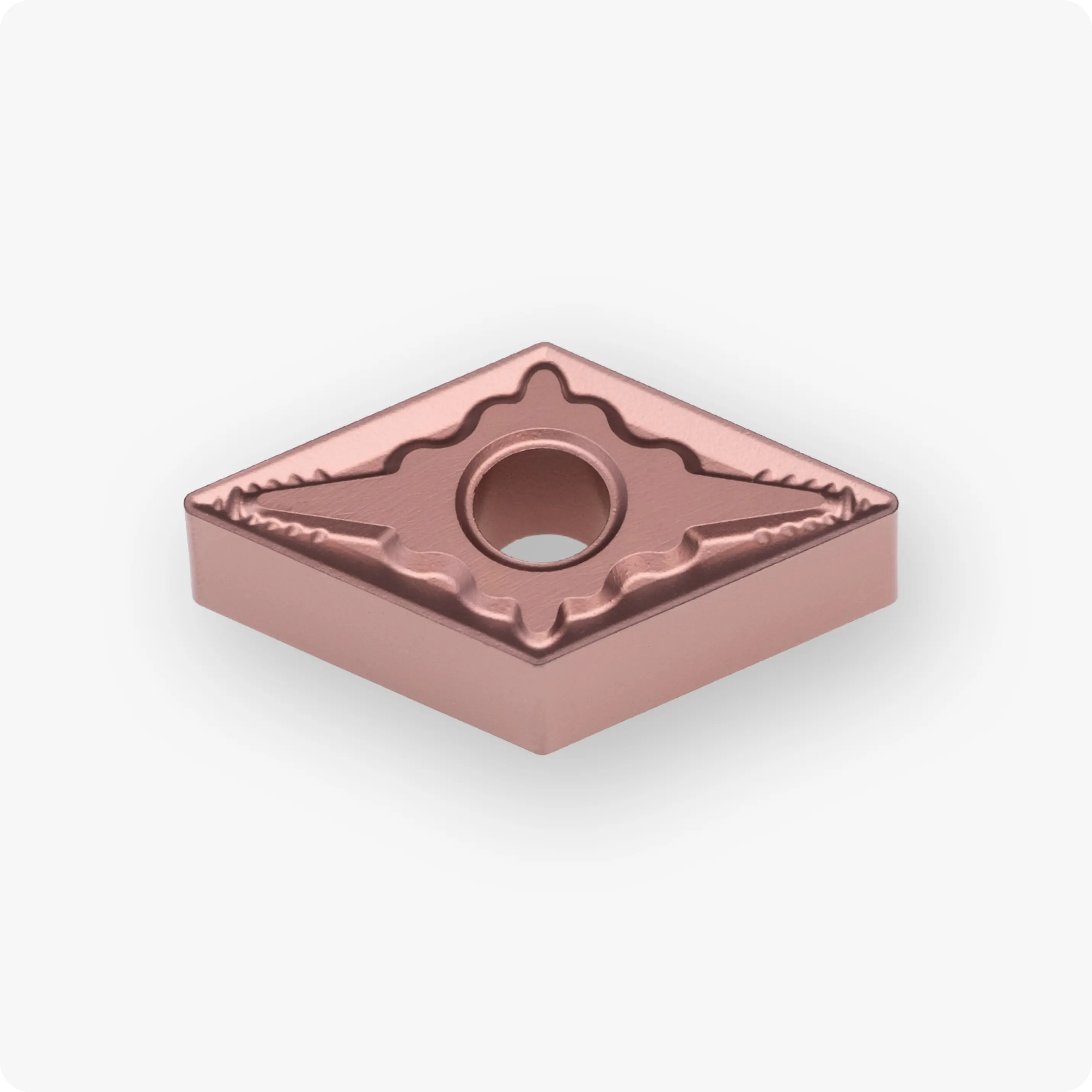

DNMG110404-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX130P | DN..1104.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина DNMG110404-CSM CX130P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, созданный для чистовых и финишных операций по сталям. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую жесткость закрепления и имеет 4 рабочих режущих кромки, что делает её максимально экономичной для серийного производства.
Благодаря сочетанию износостойкого кермета с покрытием CX130P и универсальной чистовой геометрии CSM, пластина позволяет достигать зеркальной чистоты поверхности при значительном увеличении ресурса инструмента.
Технологические преимущества:
- Кермет с PVD-покрытием CX130P: Специальный композитный сплав, объединяющий химическую инертность кермета и твердость защитного покрытия. Это исключает налипание материала на кромку («нарост») и защищает инструмент от температурного износа на высоких скоростях резания.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне режимов. Он более вынослив, чем суперчистовые аналоги, что делает процесс обработки максимально предсказуемым даже при небольших колебаниях припуска.
- Радиус 0.4 мм: Оптимальный стандарт для чистовых операций. Позволяет получать поверхность с крайне низкой шероховатостью и выдерживать жесткие размерные допуски.
- Повышенный ресурс: PVD-покрытие на кермете CX130P обеспечивает стабильную работу инструмента в течение длительного времени, сокращая количество переналадок станка и снижая себестоимость продукции.
Технические характеристики DNMG 110404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX130P (Кермет с PVD-покрытием) |
Почему профессионалы выбирают серию Cutner CX?
- Качество как после шлифовки: Свойства кермета позволяют достигать зеркальной чистоты поверхности, что часто делает ненужными последующие финишные операции.
- Высокая скорость: Кермет с покрытием CX130P сохраняет твердость при высоких температурах, позволяя работать на повышенных скоростях резания (Vc) для роста производительности.
- Стабильность в серии: Минимальный и предсказуемый износ вершины кермета позволяет обрабатывать сотни деталей без изменения размеров и постоянной коррекции.
- Промышленный стандарт: Пластины Cutner являются полноценным технологическим аналогом премиальных мировых брендов, предлагая высокую надежность при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка нержавеющих сплавов.
