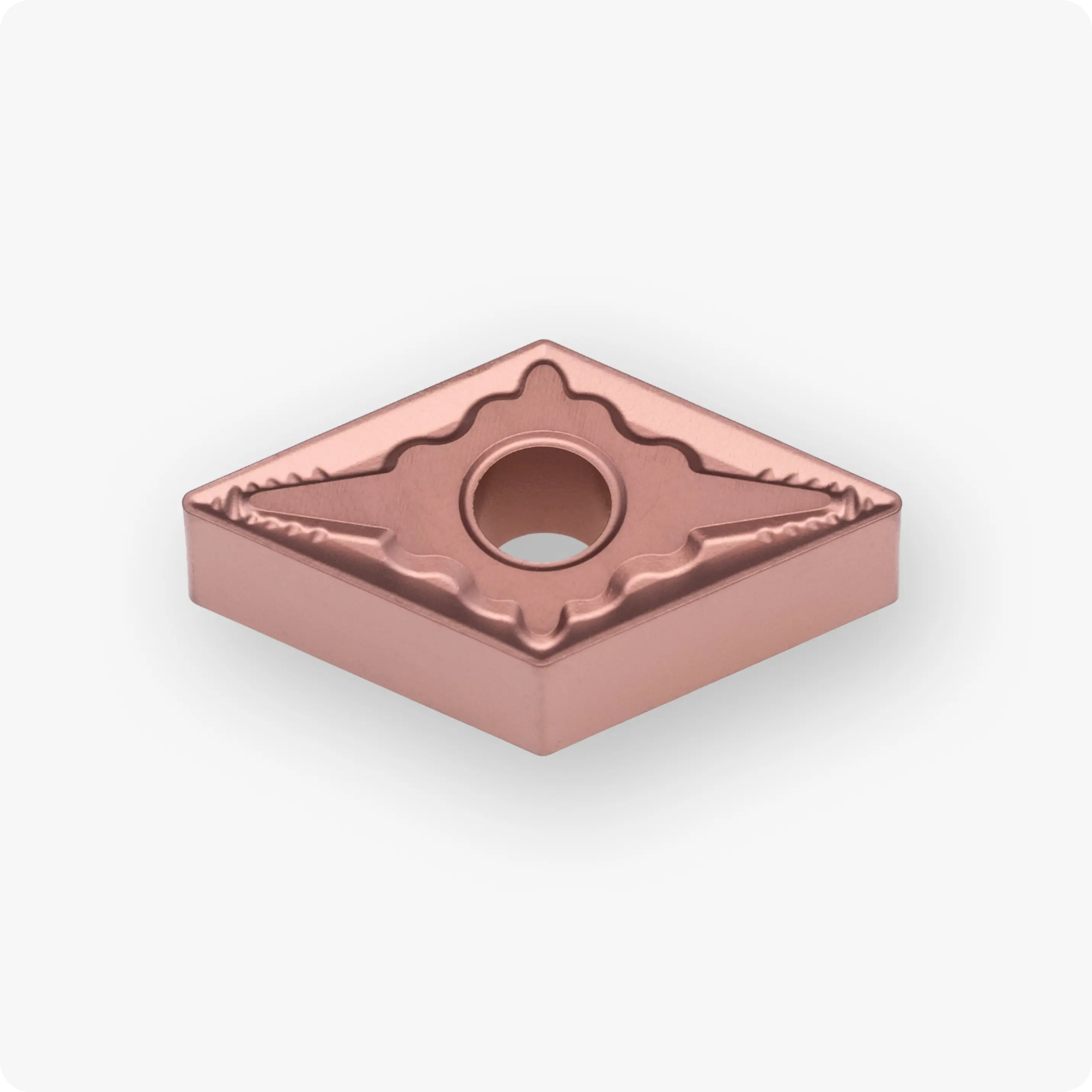

DNMG110404-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX120P | DN..1104.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина DNMG110404-CSM CX120P от бренда Cutner — это премиальный инструмент из металлокерамики (кермета) с защитным PVD-покрытием. Она предназначена для чистовой и финишной обработки сталей в условиях серийного производства. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую жесткость закрепления и наличие 4-х рабочих режущих кромок, что гарантирует превосходную экономическую эффективность.
Благодаря сочетанию износостойкого кермета с покрытием CX120P и универсальной геометрии CSM, пластина позволяет достигать безупречного «зеркального» блеска поверхности при высокой производительности.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный композитный сплав, объединяющий химическую инертность кермета и твердость защитного покрытия. Это полностью исключает налипание материала («нарост») на кромку и защищает инструмент от температурного износа на высоких скоростях.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне режимов. Он более вынослив, чем суперчистовые аналоги, что делает процесс обработки максимально предсказуемым.
- Радиус 0.4 мм: Оптимальный стандарт для финишных операций. Позволяет получать поверхность с крайне низкой шероховатостью и выдерживать жесткие размерные допуски.
- Повышенный ресурс: PVD-покрытие на кермете CX120P обеспечивает стабильную работу инструмента в течение длительного времени, сокращая количество переналадок станка.
Технические характеристики DNMG 110404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество как после шлифовки: Свойства кермета позволяют достигать зеркальной чистоты поверхности, что часто делает ненужными последующие финишные операции.
- Высокая скорость: Кермет с покрытием CX120P сохраняет твердость при экстремальных температурах, позволяя работать на повышенных скоростях резания (Vc) для роста выработки.
- Стабильность в серии: Минимальный и предсказуемый износ вершины позволяет обрабатывать сотни деталей без изменения размеров и постоянной коррекции.
- Промышленный стандарт: Пластины Cutner являются полноценным технологическим аналогом премиальных мировых брендов, предлагая высокую надежность при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Чистовая обработка некоторых марок нержавейки (ферритные, мартенситные).
