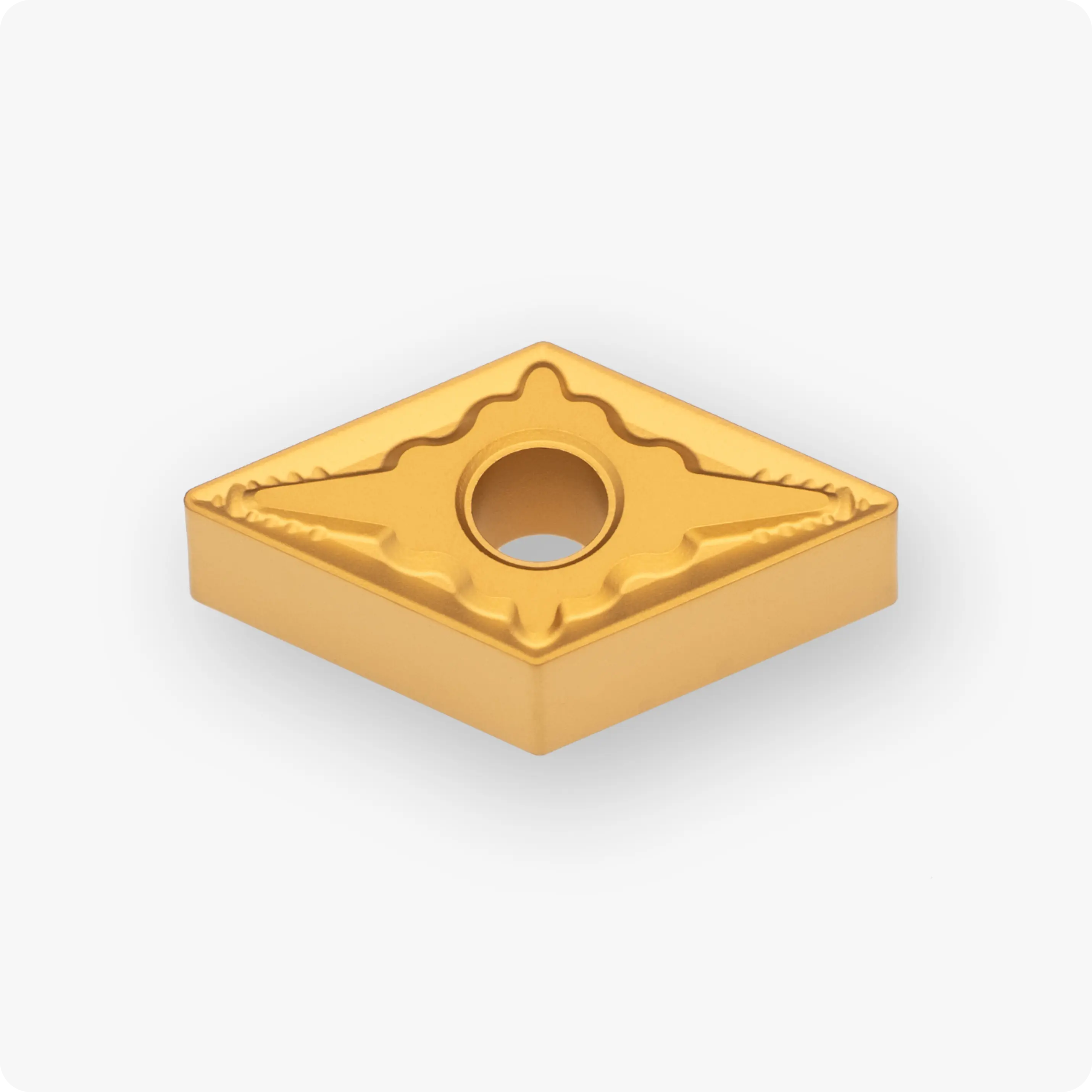

DNMG110404-CSM CX025P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 4,76 | 0,4 | CX025P | DN..1104.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина DNMG110404-CSM CX025P от бренда Cutner — это высокопроизводительный инструмент из металлокерамики (кермета), предназначенный для чистовой и финишной обработки сталей. Форма DNMG (ромб 55°) с отрицательным задним углом обеспечивает высокую жесткость закрепления и наличие 4-х рабочих режущих кромок, что делает эту пластину одним из самых экономичных решений для серийного производства.
Благодаря использованию твердого износостойкого кермета CX025P и универсальной чистовой геометрии CSM, пластина гарантирует исключительный блеск поверхности и стабильность размеров детали.
Технологические преимущества:
- Износостойкий кермет CX025P: Обладает высокой твердостью и химической инертностью к обрабатываемой стали. Это полностью исключает эффект «наклепа» и налипания стружки на режущую кромку, что обеспечивает идеальную шероховатость (Ra) и блеск детали.
- Стружколом CSM (General Finish): Универсальная чистовая геометрия. Спроектирован для стабильного контроля и дробления стружки в широком диапазоне чистовых режимов. Он чуть более вынослив, чем суперчистовые аналоги, что позволяет работать с небольшими колебаниями припуска.
- Радиус 0.4 мм: Оптимальный стандарт для чистовых операций. Обеспечивает минимальное радиальное давление на деталь, предотвращая вибрации, и позволяет получать поверхность высокого качества.
- Экономичность: Двусторонняя конструкция пластины DNMG с четырьмя рабочими вершинами существенно снижает себестоимость обработки одной детали.
Технические характеристики DNMG 110404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSM (Finish / Чистовой) |
| Сплав | CX025P (Износостойкий кермет) |
- Качество «зеркала»: Свойства кермета позволяют получать поверхность, часто не требующую последующего шлифования, что сокращает технологический цикл.
- Высокая скорость: Кермет CX025P сохраняет твердость при высоких температурах, позволяя работать на повышенных скоростях резания (Vc) для роста производительности.
- Стабильность в серии: Предсказуемый износ вершины кермета позволяет обрабатывать большие партии деталей без постоянной подналадки станка.
- Промышленный стандарт: Пластины Cutner являются надежной технологической альтернативой премиальным брендам, предлагая стабильный ресурс при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- K (Чугун): Чистовая обработка некоторых марок серого чугуна.
