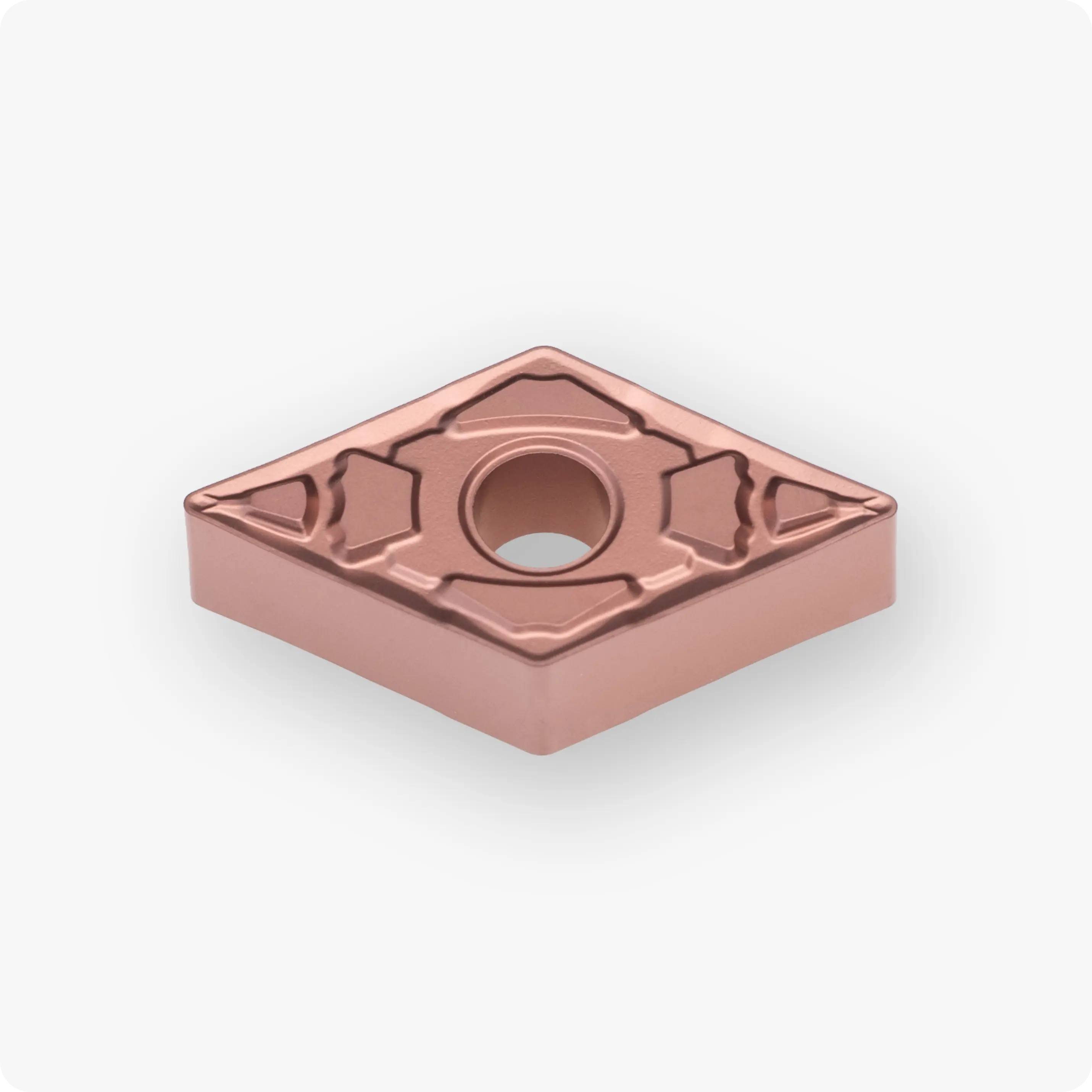

DNMG110404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 4,76 | 0,4 | CX120P | DN..1104.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина DNMG110404-CSF CX120P от бренда Cutner — это высокотехнологичный инструмент из металлокерамики (кермета) с защитным PVD-покрытием, созданный для финишного точения сталей с высочайшими требованиями к качеству поверхности. Форма DNMG (ромб 55°) является одной из самых популярных в точении благодаря сочетанию универсальности и наличию 4-х рабочих режущих кромок на одной пластине.
Благодаря использованию современного кермета с покрытием CX120P и прецизионного стружколома CSF, инструмент позволяет достигать блеска поверхности, сопоставимого со шлифованием, при сохранении длительного срока службы.
Технологические преимущества:
- Кермет с PVD-покрытием CX120P: Специальный сплав, сочетающий химическую инертность кермета и твердость тонкого защитного слоя. Это предотвращает налипание материала на кромку («нарост») и защищает инструмент от температурного износа на высоких скоростях.
- Стружколом CSF (Super Finish): Суперчистовая геометрия с острой режущей кромкой. Спроектирован для идеального дробления и отвода стружки на малых глубинах резания (ap), что исключает повреждение обработанной детали «сливной» стружкой.
- Радиус 0.4 мм: Оптимальный стандарт для финишной обработки. Позволяет получать низкую шероховатость поверхности и выдерживать жесткие размерные допуски.
- 4 режущие кромки: Двусторонняя конструкция пластины DNMG обеспечивает высокую экономическую эффективность, снижая затраты на одну деталь.
Технические характеристики DNMG 110404-CSF:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | CSF (Super Finish / Суперчистовой) |
| Сплав | CX120P (Кермет с PVD-покрытием) |
- Качество «зеркала»: Свойства кермета обеспечивают исключительный блеск поверхности, что позволяет во многих случаях отказаться от последующего шлифования.
- Повышенный ресурс: Наличие PVD-покрытия значительно увеличивает стойкость инструмента по сравнению с керметами без покрытия, особенно при работе на высоких оборотах.
- Стабильность размеров: Минимальный и предсказуемый износ вершины позволяет обрабатывать большие партии деталей без постоянной коррекции на станке.
- Промышленный стандарт: Пластины Cutner являются полноценной технологической альтернативой премиальным мировым брендам, предлагая высокую надежность при оптимизации затрат.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Финишная обработка некоторых марок нержавейки.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и складские остатки обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- P
