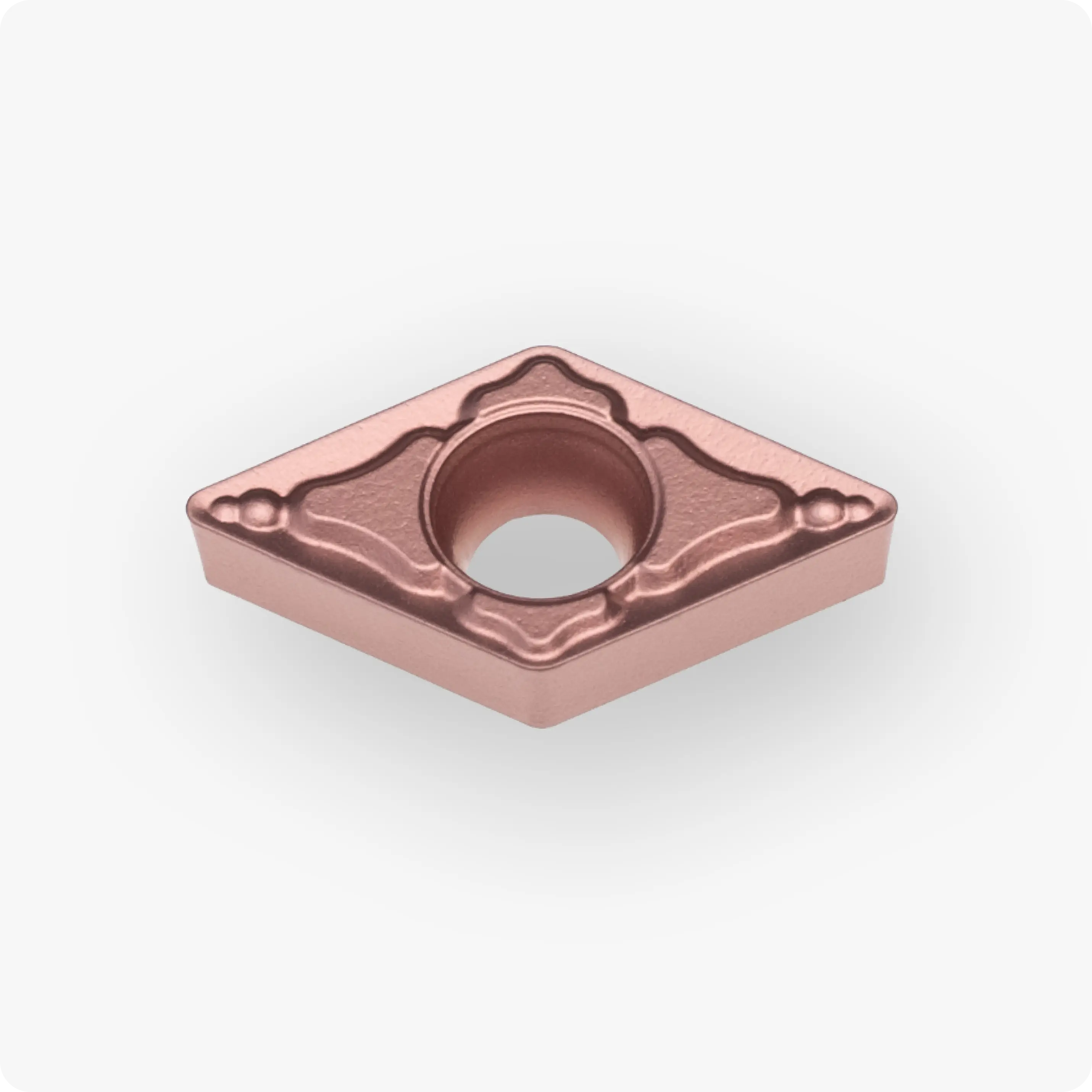

DCMT070204-USM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
6,35 | 2,38 | 0,4 | CX130P | DC..0702.. | CVD | P | 0,10-1,50 | 0,05-0,20 |
Пластина DCMT070204-USM CX130P от бренда Cutner — это высокотехнологичный прецизионный инструмент, сочетающий в себе уникальные свойства металлокерамики (кермета) и износостойкого PVD-покрытия. Форма DCMT (ромб 55°) с позитивным углом 7° специально разработана для суперчистового точения, обеспечивая мягкий рез и отсутствие вибраций даже при обработке нежестких деталей.
Благодаря использованию кермета с покрытием CX130P и стандартного чистового радиуса 0.4 мм, пластина позволяет достигать безупречного качества поверхности при значительном увеличении срока службы инструмента.
Технологические преимущества:
- Кермет с PVD-покрытием CX130P: Сочетает в себе химическую стабильность кермета и дополнительную твердость покрытия. Это предотвращает налипание материала на кромку и защищает её от преждевременного износа при обработке углеродистых и легированных сталей.
- Суперчистовой стружколом USM: Обладает максимально острой режущей кромкой и уникальным профилем для безупречного дробления стружки на сверхмалых глубинах резания. Это исключает риск появления царапин и задиров на финишной поверхности заготовки.
- Радиус 0.4 мм: Оптимальный выбор для большинства чистовых операций. Обеспечивает отличный баланс между прочностью вершины инструмента и способностью формировать поверхность с минимальной шероховатостью.
- Зеркальная чистота и стабильность: Свойства кермета позволяют получать поверхность, часто не требующую последующего шлифования, а PVD-покрытие гарантирует стабильность размеров в больших сериях.
Технические характеристики DCMT 070204-USM:

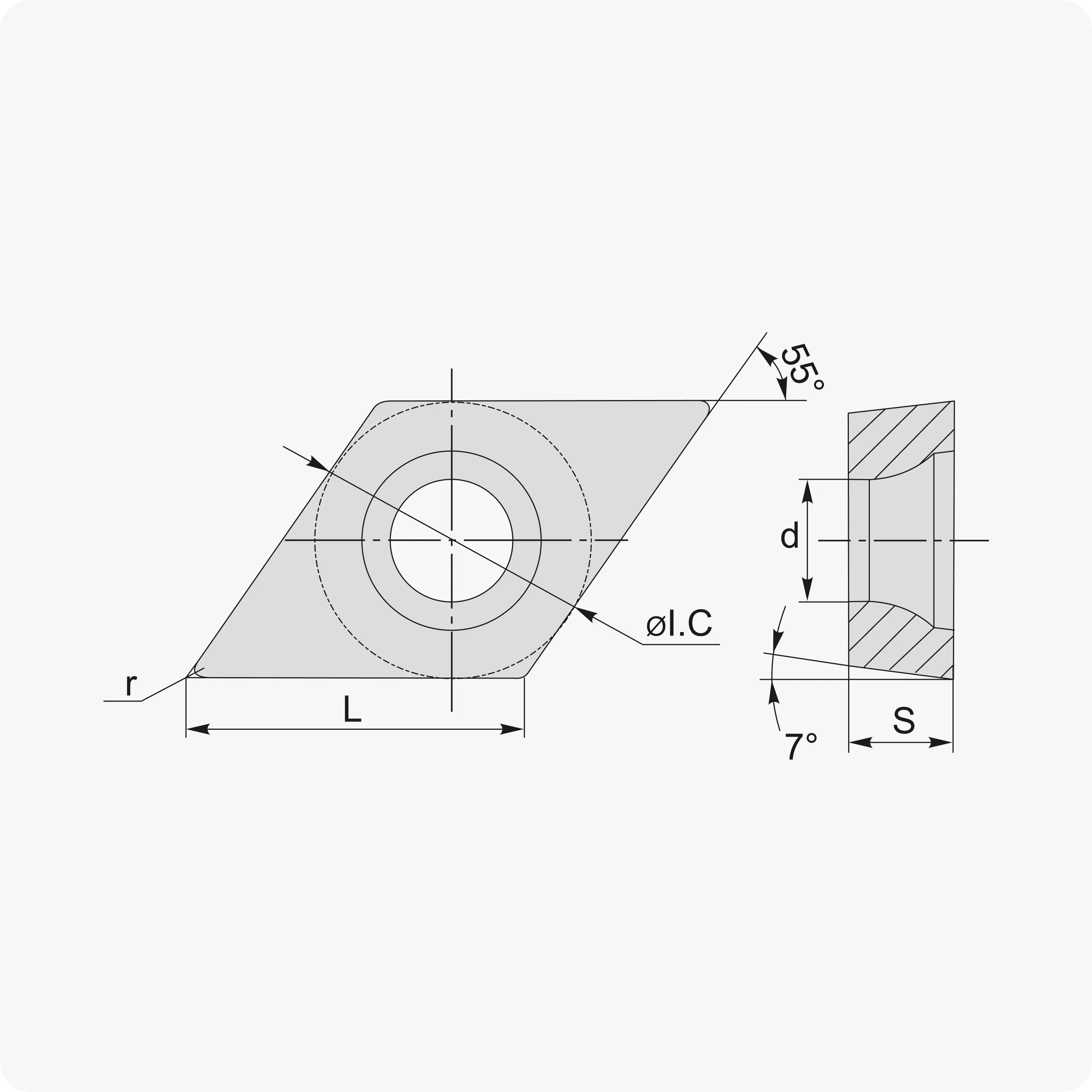

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 7° (C — позитивная) |
| Длина грани (L) | 7.8 мм |
| Толщина (S) | 2.38 мм |
| Диаметр вписанной окружности (IC) | 6.35 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой универсальный) |
| Тип стружколома | USM (Super Finish / Суперчистовой) |
| Сплав | CX130P (Кермет с PVD-покрытием) |
- Повышенный ресурс: PVD-покрытие на кермете CX130P обеспечивает значительно большую стойкость кромки по сравнению с обычными керметами, сокращая количество переналадок.
- Эффект зеркала: Поверхность после обработки керметом приобретает исключительный блеск и низкую шероховатость (Ra < 0.6), соответствуя самым жестким техническим требованиям.
- Идеально для чистовых проходов: Острая геометрия и высокая износостойкость делают эту пластину незаменимой для финишных операций в серийном производстве.
- Промышленная эффективность: Пластины Cutner — это современная технологическая замена премиальным линейкам, предлагающая стабильность процесса и высокую окупаемость.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Суперчистовая обработка вязких нержавеющих сплавов.
