DCMT070202-USM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
6,35 | 2,38 | 0,2 | CX130P | DC..0702.. | CVD | P | 0,10-1,50 | 0,05-0,20 |

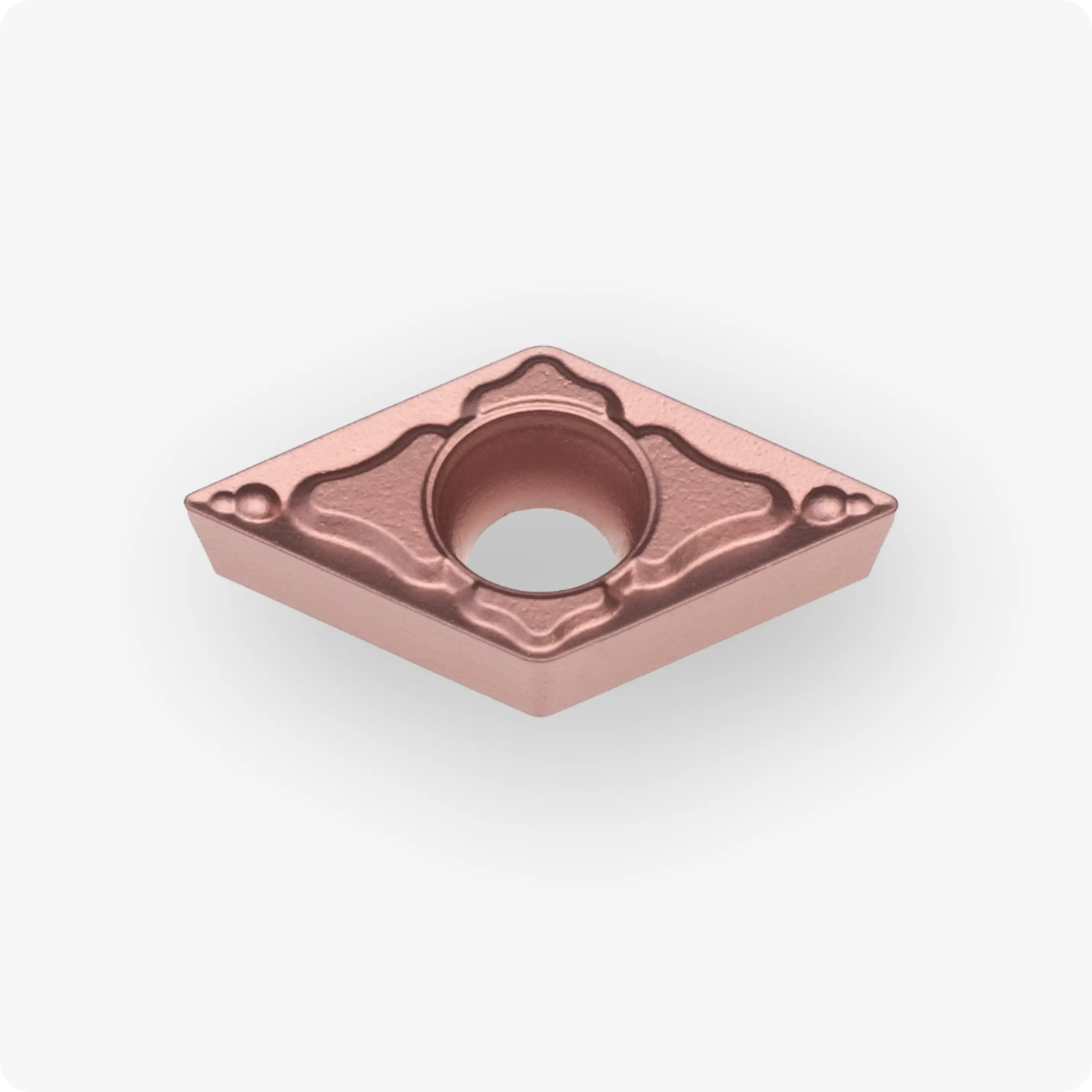

Пластина DCMT070202-USM CX130P от бренда Cutner — это высокотехнологичный прецизионный инструмент, сочетающий в себе преимущества металлокерамики (кермета) и износостойкого PVD-покрытия. Форма DCMT (ромб 55°) с позитивным углом 7° спроектирована для суперчистового точения, обеспечивая мягкий рез и отсутствие вибраций даже при обработке самых мелких и тонкостенных деталей.
Благодаря использованию кермета с покрытием CX130P и ультратонкого радиуса 0.2 мм, пластина позволяет удерживать микронные допуски и получать безупречное качество поверхности на протяжении длительного времени.
Технологические преимущества:
- Кермет с PVD-покрытием CX130P: Инновационный сплав, где прочность кермета усилена тонким слоем износостойкого покрытия. Это значительно увеличивает срок службы инструмента при обработке углеродистых и легированных сталей, защищая кромку от температурного износа.
- Суперчистовой стружколом USM: Обладает максимально острой режущей кромкой. Геометрия разработана для безупречного контроля стружки на сверхмалых глубинах резания (ap), исключая риск появления царапин на финишной поверхности.
- Минимальный радиус 0.2 мм: Позволяет формировать точные углы и мелкие галтели, сводя к минимуму радиальные силы резания. Это исключает «отжим» инструмента, что критически важно для точности диаметров на длинных деталях.
- Зеркальная чистота и ресурс: Сочетание свойств кермета и покрытия позволяет получать поверхность как после шлифовки, сохраняя стабильность размеров в больших сериях без частой подналадки станка.
Технические характеристики DCMT 070202-USM:

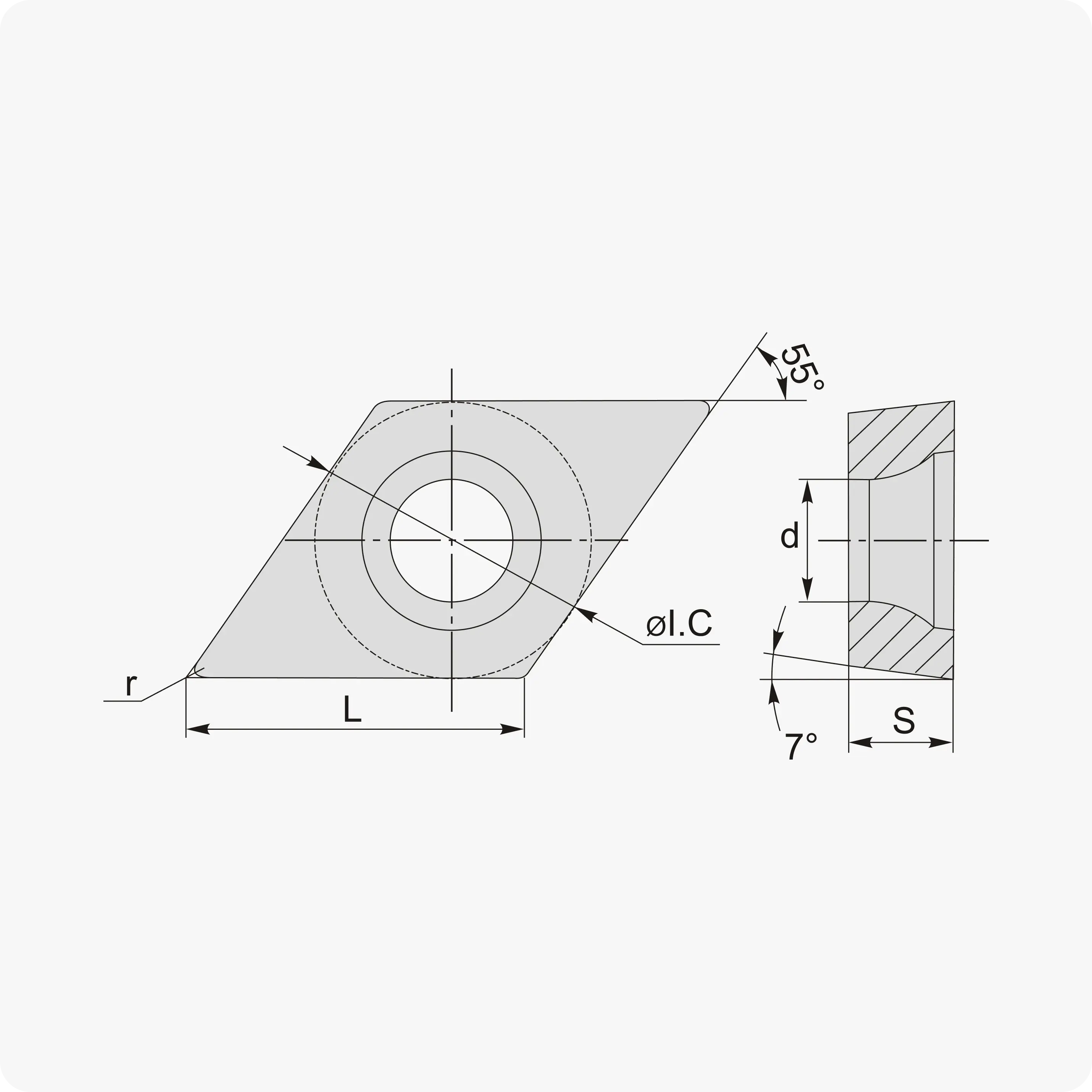

Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 7° (C — позитивная) |
| Длина грани (L) | 7.8 мм |
| Толщина (S) | 2.38 мм |
| Диаметр вписанной окружности (IC) | 6.35 мм |
| Радиус при вершине (RE) | 0.2 мм (прецизионный чистовой) |
| Тип стружколома | USM (Super Finish / Суперчистовой) |
| Сплав | CX130P (Кермет с PVD-покрытием) |
- Повышенный ресурс: PVD-покрытие на кермете CX130P обеспечивает значительно большую стойкость кромки по сравнению со стандартными керметами без покрытия.
- Эффект зеркала: Поверхность после обработки приобретает исключительный блеск и низкую шероховатость (Ra < 0.4), соответствуя самым жестким техническим требованиям.
- Идеально для мелких деталей: Компактный габарит (07) и радиус 0.2 мм делают эту пластину незаменимой для точного приборостроения и медицины.
- Промышленная эффективность: Пластины Cutner — это современная замена премиальным линейкам, предлагающая стабильность процесса и высокую окупаемость.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные и цементируемые стали.
- M (Нержавеющая сталь): Суперчистовая обработка нержавеющих сплавов.
