DCMT070202-USM CX115M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
6,35 | 2,38 | 0,2 | CX115M | DC..0702.. | CVD | M | 0,40-1,50 | 0,05-0,20 |
Пластина DCMT070202-USM CX115M от бренда Cutner — это прецизионный инструмент из металлокерамики (кермета), созданный для финишного и суперчистового точения с высочайшими требованиями к качеству поверхности и точности размеров. Форма DCMT (ромб 55°) с позитивным углом 7° обеспечивает чрезвычайно мягкое резание, исключая «отжим» инструмента даже на самых мелких и тонкостенных деталях.
Благодаря использованию твердого микрозернистого кермета CX115M и ультратонкого радиуса 0.2 мм, пластина позволяет достигать зеркальной чистоты поверхности (Ra < 0.4) при минимальных силах резания.
Технологические преимущества:
- Износостойкий микрозернистый кермет CX115M: Сплав обладает повышенной твердостью и исключительной химической инертностью. Это полностью предотвращает налипание материала на режущую кромку, что гарантирует стабильный блеск заготовки и сохранение остроты инструмента на протяжении всей партии.
- Суперчистовой стружколом USM: Геометрия с острой режущей кромкой и специальным профилем для безупречного дробления стружки на сверхмалых глубинах резания (ap). Это исключает риск появления царапин и наматывания стружки на деталь.
- Минимальный радиус 0.2 мм: Позволяет обрабатывать мелкие галтели, формировать точные контуры и минимизировать радиальное давление на деталь. Это идеальное решение для финишной обработки нежестких валов малого диаметра.
- Зеркальная чистота: Свойства кермета и прецизионная заточка кромки позволяют получать поверхность, часто не требующую последующего шлифования.

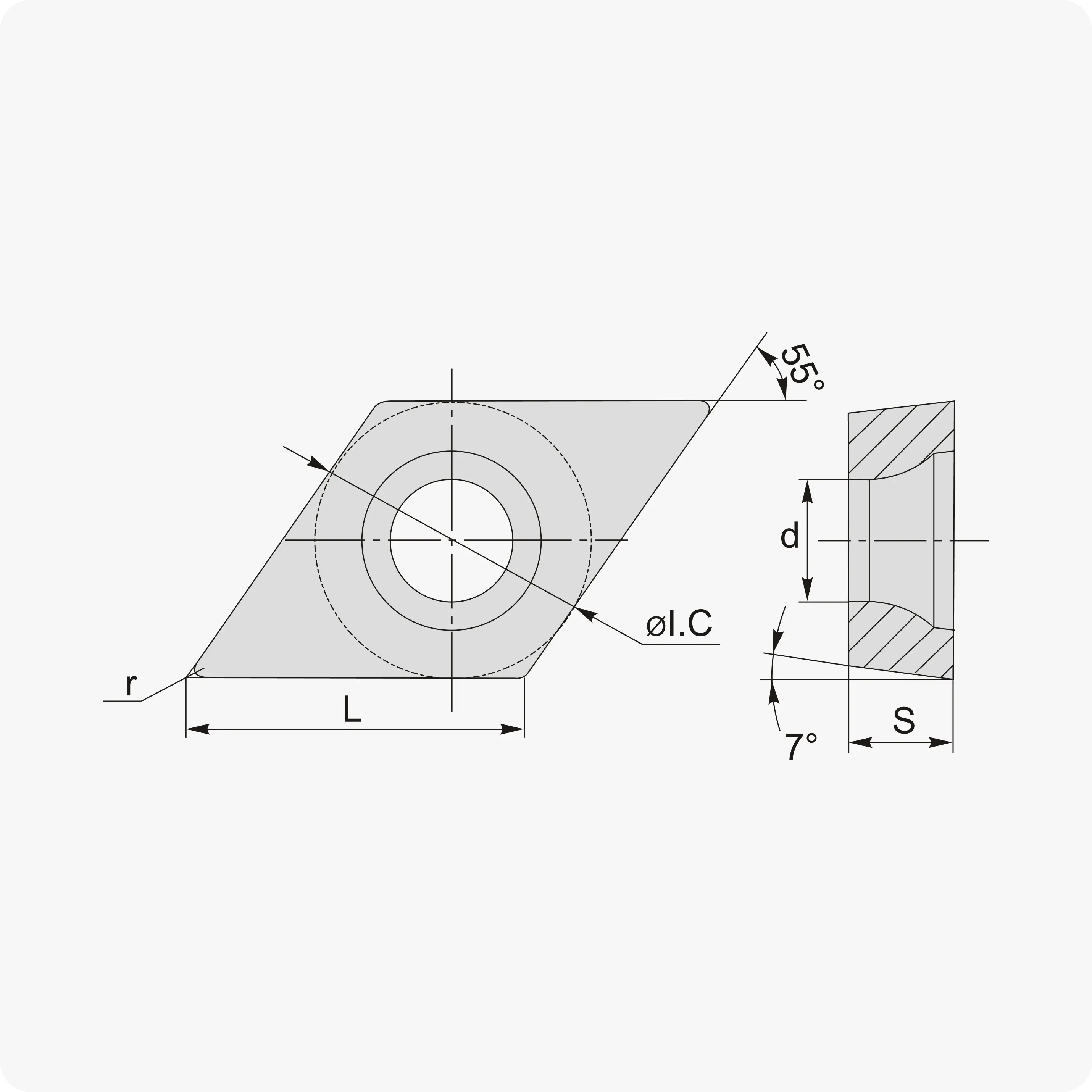

Технические характеристики DCMT 070202-USM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 55° (D) |
| Задний угол | 7° (C — позитивная) |
| Длина грани (L) | 7.8 мм |
| Толщина (S) | 2.38 мм |
| Диаметр вписанной окружности (IC) | 6.35 мм |
| Радиус при вершине (RE) | 0.2 мм (прецизионный чистовой) |
| Тип стружколома | USM (Super Finish / Суперчистовой) |
| Сплав | CX115M (Микрозернистый износостойкий кермет) |
- Точность в микронах: Стабильность износа кермета позволяет удерживать жесткие допуски без частой коррекции размеров на станке.
- Эффект зеркала: Поверхность после обработки керметом приобретает исключительный товарный вид и низкую шероховатость.
- Идеально для приборостроения: Малый габарит (07) и радиус 0.2 мм делают эту пластину незаменимой при изготовлении мелких деталей высокой сложности.
- Промышленная эффективность: Пластины Cutner — это полноценная замена премиальным линейкам, предлагающая высокий ресурс и стабильность процесса при оптимальной цене.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и подкаленные стали.
- M (Нержавеющая сталь): Суперчистовая обработка вязких нержавеющих сплавов.
