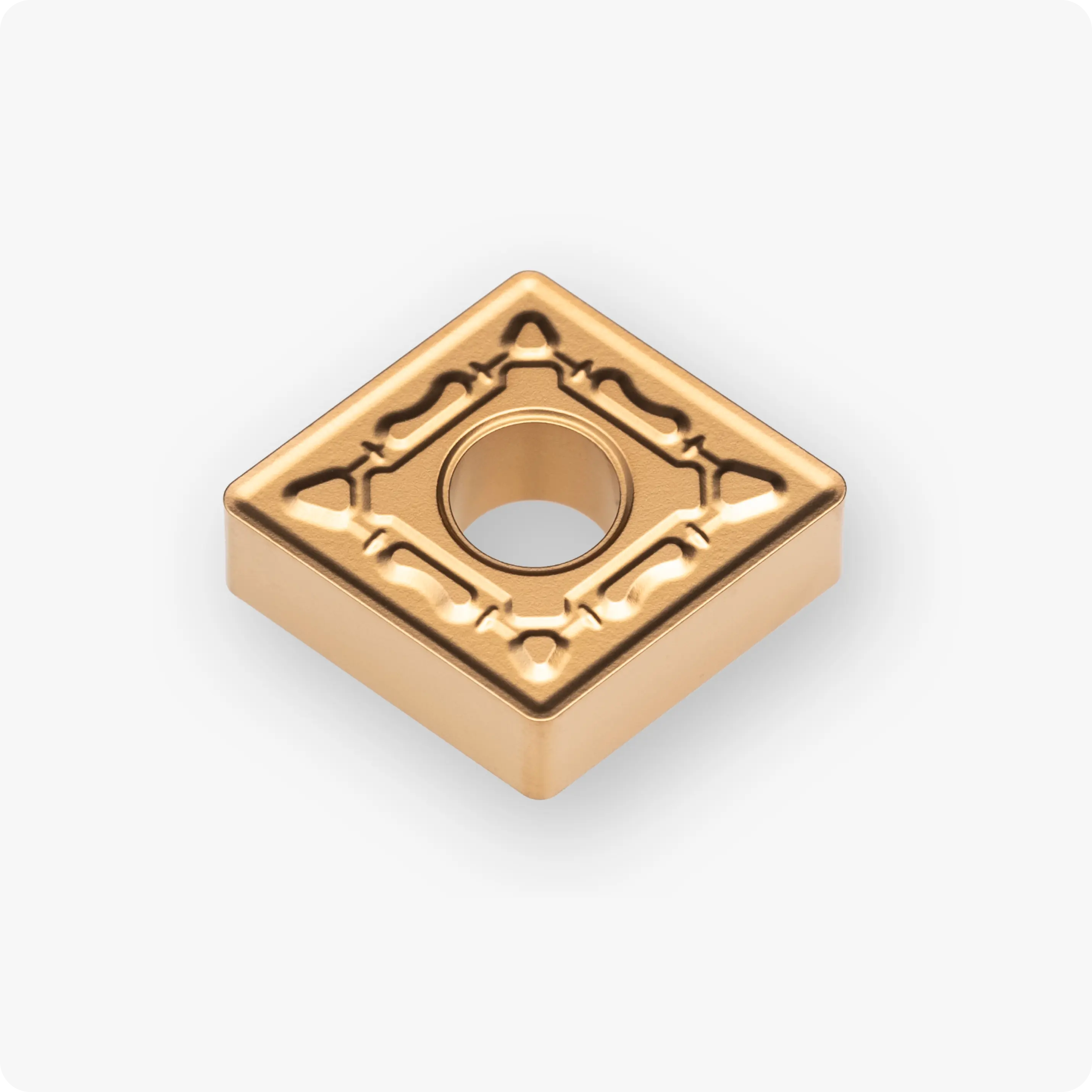

CNMG120408-SSR CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Черновая |
|
12,7 | 4,76 | 0,8 | CX125M | CN..1204.. | CVD | M | 1,50-5,00 | 0,15-0,50 |
Пластина CNMG120408-SSR CX125M от бренда Cutner — это надежный инструмент для чистовой и получистовой обработки сталей и нержавеющих сплавов. Благодаря негативной форме CNMG (ромб 80°) и двустороннему исполнению, вы получаете 4 полноценные режущие кромки, что обеспечивает высокую экономическую эффективность в серийном производстве.
Использование микрозернистого кермета CX125M и геометрии SSR позволяет сохранять превосходное качество поверхности (Ra < 0.8) даже в условиях нестабильного припуска, где стандартные чистовые пластины могут не справиться.
Технологические преимущества:
- Универсальный вязкий кермет CX125M: Сплав обладает повышенной сопротивляемостью к тепловым ударам и износу по задней грани. Химическая инертность кермета исключает налипание материала на кромку, что гарантирует стабильный блеск заготовки и точность размеров.
- Получистовой стружколом SSR: Геометрия с усиленной режущей кромкой. Она обеспечивает стабильный контроль стружки в более широком диапазоне глубин резания (ap) и подач, чем суперчистовые аналоги, что делает её идеальной для «черно-чистовых» переходов.
- Радиус 0.8 мм: Обеспечивает высокую механическую прочность вершины и эффективный отвод тепла. Это позволяет работать на повышенных режимах производительности, сохраняя ресурс инструмента при обработке вязких материалов.
- Работа с СОЖ: Микрозернистая структура сплава CX125M позволяет эффективно применять смазочно-охлаждающую жидкость без риска образования термических трещин.
Технические характеристики CNMG 120408-SSR:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | SSR (Получистовой / Усиленный чистовой) |
| Сплав | CX125M (Микрозернистый универсальный кермет) |
- Стабильность процесса: Геометрия SSR прощает небольшие колебания припуска, обеспечивая предсказуемый результат на каждой детали.
- Эффект зеркала: Химические свойства кермета позволяют получать поверхность, часто не требующую последующей шлифовки.
- Эффективность по нержавеющей стали: Сплав CX125M отлично показывает себя при обработке вязких сталей (AISI 304, 316), сохраняя остроту и целостность кромки.
- Промышленный стандарт: Пластины Cutner — это полноценная замена премиальным брендам, предлагающая высокий ресурс при оптимальной стоимости.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые и легированные стали.
- M (Нержавеющая сталь): Все виды вязких нержавеющих сталей.
