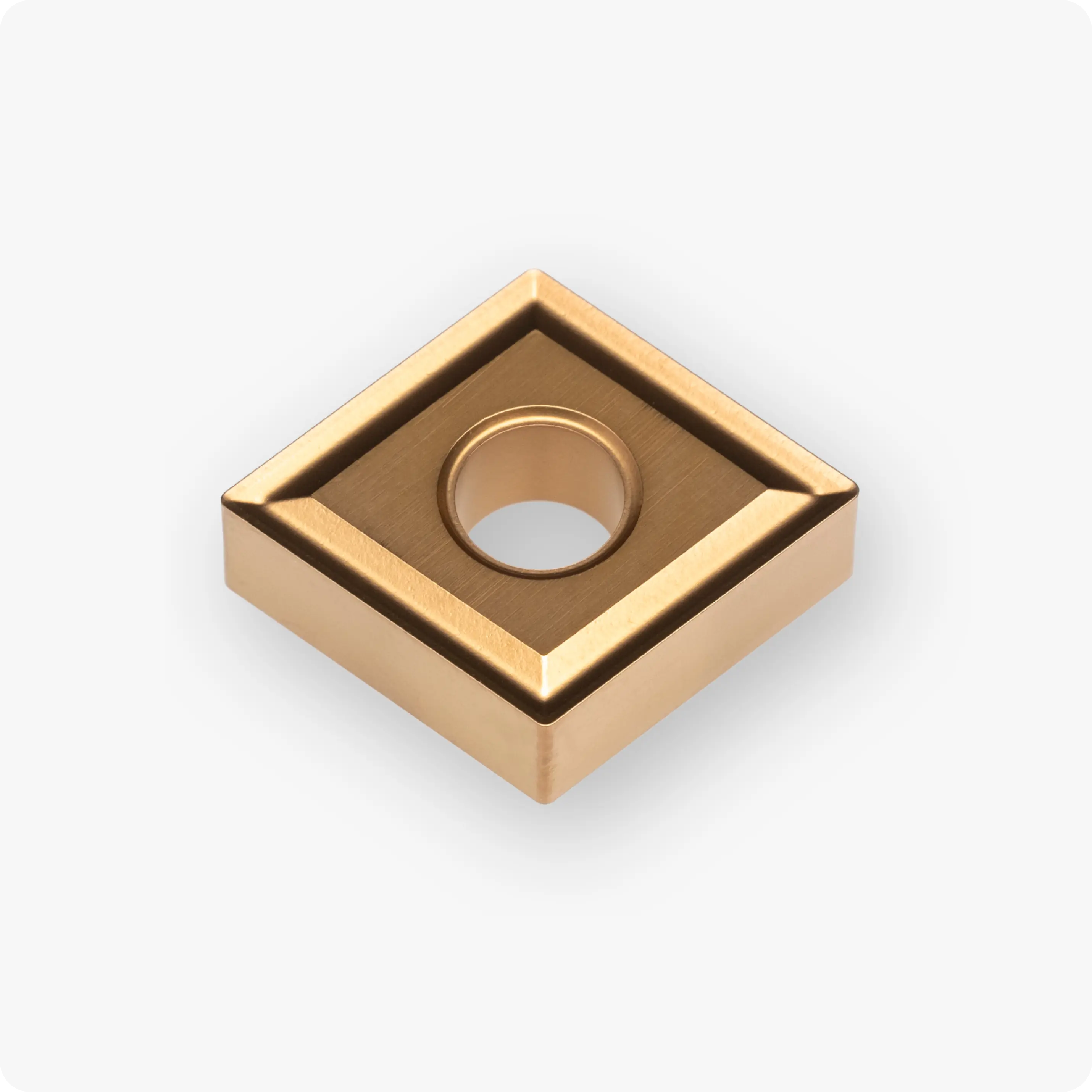

CNMG120408-SM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,8 | CX125M | CN..1204.. | CVD | M | 0,50-3,00 | 0,10-0,40 |
Пластина CNMG120408-CSM CX125M от бренда Cutner — это высокотехнологичный инструмент, предназначенный для прецизионного чистового и получистового точения широкого спектра материалов. Благодаря классической форме CNMG (ромб 80°) и негативной геометрии, пластина имеет 4 режущие кромки, обеспечивая превосходную экономическую эффективность в серийном производстве.
Использование микрозернистого кермета CX125M в сочетании с усиленным радиусом 0.8 мм позволяет добиваться исключительной чистоты поверхности (Ra < 0.8), сохраняя при этом высокую производительность и стойкость инструмента при работе по нержавеющим и легированным сталям.
Технологические преимущества:
- Универсальный кермет CX125M: Сплав обладает повышенной вязкостью и стойкостью к износу по задней грани. Химическая инертность материала к стали полностью исключает налипание («нарост») на кромку, что гарантирует зеркальный блеск деталей и стабильность размеров даже на вязких материалах.
- Стружколом CSM: Оптимизирован для чистовых и легких получистовых операций. Геометрия обеспечивает мягкое резание, снижая нагрузку на шпиндель станка, и гарантирует эффективный контроль стружки.
- Радиус 0.8 мм: Обеспечивает повышенную прочность режущей кромки и отличную теплоотводность. Позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм, существенно повышая производительность без потери качества поверхности.
- Стойкость к тепловым ударам: Особая структура кермета CX125M позволяет эффективно работать с использованием смазочно-охлаждающей жидкости (СОЖ), предотвращая появление микротрещин на кромке.
Технические характеристики CNMG 120408-CSM:
Параметры для настройки оборудования по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX125M (Микрозернистый универсальный кермет) |
- Качество как после шлифовки: Применение кермета серии CX позволяет получать поверхность с крайне низкой шероховатостью, что часто исключает необходимость последующего шлифования.
- Эффективность по нержавеющей стали: В отличие от узкоспециализированных марок, сплав CX125M отлично показывает себя при финишной обработке нержавейки (AISI 304, 316).
- Высокая экономичность: 4 рабочих вершины на одной пластине в сочетании с износостойкостью сплава обеспечивают минимальную себестоимость прохода.
- Промышленный стандарт: Инструмент Cutner изготавливается по передовым технологиям подготовки кромок, что гарантирует стабильный результат в каждой партии.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- M (Нержавеющая сталь): Все типы вязких нержавеющих сталей.
